วาล์วกันกลับควบคุมด้วยน้ำมัน แบบซ้อน รุ่น MPA, MPB, MPW-01 Series

วาล์วแบบซ้อน Hydraulic || Modular Valve

Hydraulic || Pilot Operated Check Modular Valves

วาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) รุ่น MPA, MPB, MPW-01 Series

สัญลักษณ์ (SYMBOL) วาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) รุ่น MPA, MPB, MPW-01 Series

Model Number	Grphic Symbols
MPA-01-X
MPB-01-X
MPW-01-X

---

รายละเอียด วาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) รุ่น MPA, MPB, MPW-01 Series

วาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) Hydraulic || Pilot Operated Check Modular Valves รุ่น MPA, MPB, MPW-01 Series

หมายเลขรุ่น		แรงดันใช้งานสูงสุด MPa (PSI)	อัตราการไหลสูงสุด L/min (U.S.GPM)
รุ่นมาตราฐาน	MPX-01-X-40	31.5 (4570)	35 (9.25)
รุ่นแรงดันต่ำ	MPX-01-X-4001

ตารางเลือกรุ่น วาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) Hydraulic || Pilot Operated Check Modular Valves รุ่น MPA, MPB, MPW-01 Series

วาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) Hydraulic || Pilot Operated Check Modular Valves รุ่น MPA, MPB, MPW-01 Series

F-	MPA	-01	-2	-40	*
ชีลชนิดพิเศษ	หมายเลขรุ่น	ขนาด วาล์ว	แรงดันเปิดวาล์ว	Design Number	Design Standard
F : ชีลชนิดพิเศษ สำหรับน้ำมันกึ่ง สังเคราะห์	MPA : Pilot Operated Check Valve for A-Line MPB : Pilot Operated Check Valve for B-Line MPW : Pilot Operated Check Valve for A-Line	01	2 : 0.2(29) 4 : 0.4(58)	40 (Standard) 4001 (Low Pilot Pressure Control Type )	None : Japanese Std. "JIS"& European Design Std.

---

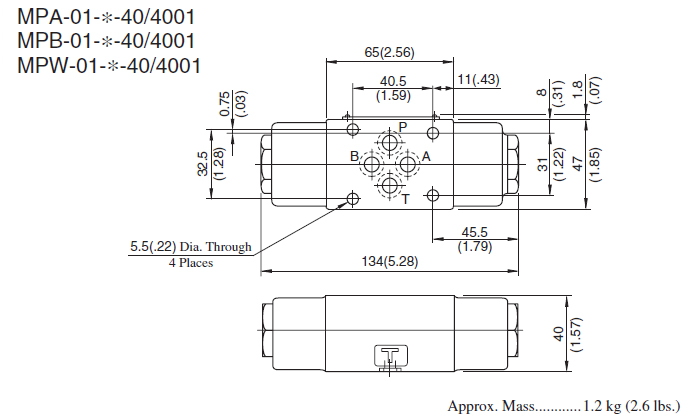

โครงสร้างวาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) รุ่น MPA, MPB, MPW-01 Series

• วาล์วกันกลับควบคุมด้วยน้ำมัน (แบบซ้อน) รุ่น MPA-01-X-40/4001, MPB-01-X-40/4001, MPW-01-X-40/4001
