AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series

ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

Download PDF: AR, BR Series

Features | AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

1. The structure is delicate and compact, which is convenient for installation and application
2. The pressed-in- self-locking mechanism can prevent the abnormal movement of the set pressure caused by external in-terfere
3. In addition to standard type, lower  pressure type is optional (The highest adjustable pressure is 0.4 MPa)

---

สัญลักษณ์ (Symbol) ตัวปรับแรงลม รุ่น AR, BR Series

---

Specifications | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series

รุ่นสินค้า	ขนาดเกลียว	หน่วยที่ใช้	เกจวัดความดัน	ชนิดเกลียว	อัตราการไหล สูงสุด l/min	แรงดันใช้งาน (MPa)	หมายเหตุ
AFR1500	1/8"	- MPa - Psi - Bar	- แบบกลม	- PT - NPT - BSPP	3000	0.05 ~ 0.85	*มีชุดติดตั้ง (Bracket)
AFR2000	1/4"				3000	0.05 ~ 0.85
BFR2000	1/4"				4000	0.05 ~ 0.85
BFR3000	3/8"				4000	0.05 ~ 0.85
BFR4000	1/2"				12000	0.05 ~ 0.85

---

Ordering code | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series

Example : AR1500 / AR2000 / BR2000

How to Select: AR₍₁₎ 2000₍₂₎ L₍₃₎ [ ]₍₄₎ P₍₅₎

(1) Model	(2) Port size	(3) Type code	(4) Scale	(5)Thread
AR: A series Regulator	1500: 1/8"	Blank: Standard (0.9 MPa) L: Lower pressure (0.4 MPa)	Blank: MPa P: psi B: bar Z: Double scale (psi kgf/cm2)	P: PT T: NPT G: G
	2000: 1/4"
BR: B Series Regulator	2000: 1/4"
	3000: 3/8"
	4000: 1/2"

---

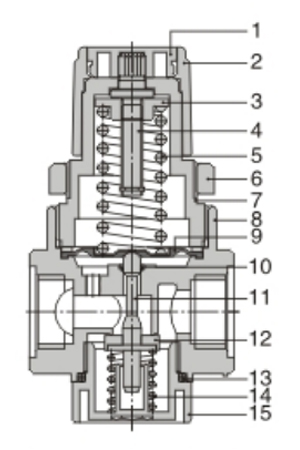

Inner structure | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series

No	Item	Material
1	Push button	POM
2	Adjusting button	POM
3	Adjusting nut	Steel
4	Adjusting pillar	Steel
5	Adjusting spring	SWC
6	Fixed ring	POM
7	Adjusting seat	POM
8	Body	Aluminum alloy
9	Diaphragm	SUS304 & Rubber
10	Needle O-ring	NBR
11	Balance needle	POM
12	Needle gasket	Aluminum alloy & Rubber
13	Cap O-ring	NBR
14	Return spring	Stanless Steel
15	Regulator Cap	POM

---

Flow chart | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series

---

Pressure chart | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series

---

Dimensions | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series
