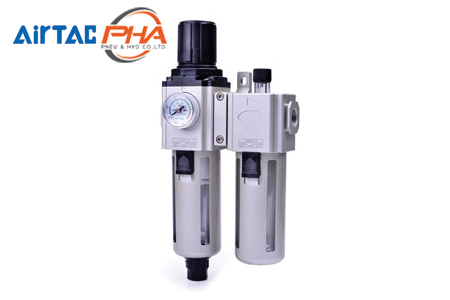

AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

Features | AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

1. Quick and reliable mounting clamps makes it convenient to install and use.
2. The performance of pressure adjustment is reliable with high precision.
3. The efficiency of eliminating moisture and solid grain is high
4. Two drain types are available: manual drain+semi-auto drain and automatic drain.
5. Three bowl materials are available: PC, Metal and Nylon.

สัญลักษณ์ (Symbol) FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

• แบบไม่มีวาล์วป้องกันแรงดันเกิน (ซ้าย)
• แบบมีวาล์วป้องกันแรงดันเกิน (ขวา)

---

AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

ประกอบด้วย GAFC200-10 / GAFC200-10 / GAFC300-10 / GAFC300-10 / GAFC300-15 / GAFC400-10 / GAFC400-15 / GAFC600-20 / GAFC600-25

Specification | AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

Model		GAFC200-06	GAFC200-08	GAFC300-08	GAFC300-10	GAFC300-15	GAFC400-10	GAFC400-15	GAFC600-20	GAFC600-25
Fluid		Air
Port size [Note 1]		1/8"	1/4"	1/4"	3/8"	1/2"	3/8"	1/2"	3/4"	1"
Filtering grade		40 µm or 5 µm
Pressure range		0.15~0.9MPa (20~130psi)
Max. pressure		1.0MPa (145psi)
Proof pressure		1.5MPa (215psi)
Temperature range		-5~70°C (Unfreeze)
Capacity of drain bowl		25 CC		60 CC			100 cc		205 CC
Capacity of oil bowl		36 CC		98 CC			185 CC		410 CC
Recommended lubricant		ISO VG 32 or equivalent
Weight		590 g		1020 g			1810 g		3430 g
Constitute	Filter & Regulator	GAFR200-06	GAFR200-08	GAFR300-08	GAFR300-10	GAFR300-15	GAFR400-10	GAFR400-15	GAFR600-20	GAFR600-25
	Lubricator	GAL200-06	GAL200-08	GAL300-08	GAL300-10	GAL300-15	GAL400-10	GAL400-15	GAL600-20	GAL600-25

[Note 1] PT thread, G thread and NPT thread are available.

Ordering code | AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

ตัวอย่าง: GAFC30010SWGK

วิธีการเลือก Code: GAFC300₁ [ ]₂ 10₃ [ ]₄ S₅ [ ]₆ W₇ G₈ K₉

(1) Model	(2) Bowl material	(3) Port size	(4) Drain type	(5) Type code	(6) Pressure gauge	(7) Filtering grade	(8) Thread type	(9) Code of reflux valve
GAFC200:GA200 Series FR.L unit	Blank: PC bowl C: Metal bowl N: Nylon bowl	06:  1/8" 08:  1/4"	Blank: Semi-auto drain +Manual drain A: Automatic drain	S: Standard L: Lower pressure [Note 1]	Blank: Circular N: No gauge	Blank: 40µm W: 5µm	Blank: PT (MPa/psi) G:G (bar/MPa) T: NPT (psi/bar)	Blank: No reverse flow valve is attached K: Reverse flow valve is attached [Note2]
GAFC300:GA300 Series FR.L unit		08: 1/4" 10: 3/8" 15: 1/2"
GAFC400:GA400 Series FR.L unit		10:  3/8" 15:  1/2"
GAFC600:GA600 Series FR.L unit	C: Metal bowl	20:  3/4" 25:  1"

• [Note 1] The maximum work pressure of lower pressure type is 0.4 MPa (58 psi)
• [Note 2] Please refer to page 194 for details of reflux valve.

Inner Structure | AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

NO	Item
1	GA series filter & regulator
2	Bracket
3	GA series regulator

Pressure Chart | AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

Flow chart | AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

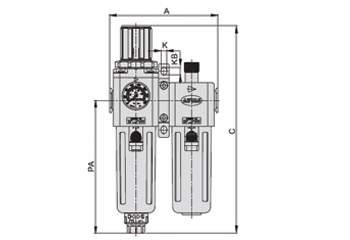

Dimensions | AirTAC FR.L ชุดกรองลมดักน้ำ รุ่น GAFC Series

Model\ltem	A	B	BA	BB	C	K	KA	KB	P	PA	Q
GAFC200-06	107.5	69	30	55.5	192.5	5.5	50	8.5	1/8"	120	M5X0.8
GAFC200-08	107.5	69	30	55.5	192.5	5.5	50	8.5	1/4"	120	M5X0.8
GAFC300-08	128.5	83	41.5	72	247	6.5	70	9	1/4"	158	G1/4
GAFC300-10	128.5	83	41.5	72	247	6.5	70	9	3/8"	158	G1/4
GAFC300-15	128.5	83	41.5	72	247	6.5	70	9	1/2"	158	G1/4
GAFC400-10	164	99	50	88	285.5	8.6	80	12	3/8"	177.5	G1/4
GAFC400-15	164	99	50	88	285.5	8.6	80	12	1/2"	177.5	G1/4
GAFC600-20	206	128	70	117	336.5	11	100	16	3/4"	205	G1/4
GAFC600-25	206	128	70	117	336.5	11	100	16	1"	205	G1/4
