ปั๊มไฮดรอลิก แบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

ไฮดรอลิก ปั๊ม Hydraulic Pumps

ปั๊มไฮดรอลิก แบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

PV2R Series Single Vane Pumps

สัญลักษณ์ (SYMBOL) ปั๊มไฮดรอลิก แบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

---

รายละเอียด || ปั๊มไฮดรอลิก แบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

ปั๊มไฮดรอลิก แบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

หมายเลขรุ่น	อัตราการไหล cm3/rev.	แรงดันใช้งานสูงสุด Kgf/cm3							Shaft Speed Range r/min.
		น้ำมันไฮดรอลิก			น้ำมันที่มีน้ำผสมอยู่			น้ำมันสังเคาะห์
		Specially Specified	Antiwear Type	R&O Type	Antiwear Type Water Glycols	Water Glycols	Water in oil Emulsions	Phosphate Esters	Max.	Min.
PV2R1 - 6	5.8	210	175	160	160	70	70	160	1800 (1200)	750
PV2R1 - 8	8.0
PV2R1 - 10	9.4	210	175
PV2R1 - 12	12.2
PV2R1 - 14	13.7
PV2R1 - 17	16.6
PV2R1 - 19	18.6
PV2R1 - 23	22.7
PV2R1 - 25	25.3
PV2R1 - 31	31.0	160	160
PV2R2 - 26	26.6	210	175	140	160	70	70	140	1800 (1200)	600
PV2R2 - 33	33.3
PV2R2 - 41	41.3
PV2R2 - 47	47.2
PV2R2 - 53	52.5
PV2R2 - 59	58.2
PV2R2 - 65	64.7
PV2R3 - 52	52.2	210	175	140	160	70	70	140	1800 (1200)	600
PV2R3 - 60	59.6
PV2R3 - 66	66.3
PV2R3 - 76	76.4
PV2R3 - 94	93.6
PV2R3 - 116	115.6	160	160
PV2R4 - 136	136	175	175	140	160	70	70	140	1800 (1200)	600
PV2R4 - 153	153
PV2R4 - 184	184
PV2R4 - 200	201
PV2R4 - 237	237

ตารางเลือกหมายเลขรุ่น ปั๊มไฮดรอลิก แบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

ปั๊มไฮดรอลิกแบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

F-	PV2R1	-6	-L	-R	A	A	-43
Special Seals	หมายเลขรุ่น	อัตราการไหล	รูปแบบการติดตั้ง	ทิศทางการหมุน	ตำแหน่งช่องทาง น้ำมันด้านออก	ตำแหน่งช่องทาง น้ำมันด้านเข้า	Design Number
				As Viewed from Shaft End
F: ซีลแบบพิเศษ	PV2R1	6, 8 10, 12 14, 17 19, 23 25, 31	L: แบบขาตั้ง F: แบบหน้าแปลน	R: หมุนขวา	A: ด้านบน B: ด้านล่าง R: ด้านขวา L: ด้านซ้าย	A: ด้านบน B: ด้านล่าง R: ด้านขวา L: ด้านซ้าย	43
	PV2R2	26, 33 41, 47 53, 59 65					41
	PV2R3	52, 60 66, 76 94, 116					31
	PV2R4	136, 153 184, 200 237					30

---

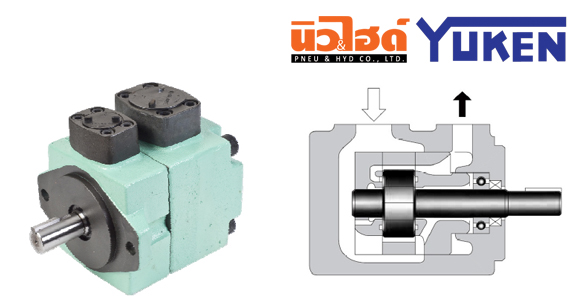

โครงสร้าง ปั๊มไฮดรอลิก แบบใบพัด (Hydraulic Vane Pumps) รุ่น PV2R Series

ชื่อรุ่น	แบบหน้าแปลน (Flange Mounting)	ชื่อรุ่น	แบบขาตั้ง (Foot Mounting)
PV2R1-X-F-RAA-43		PV2R1-X-L-AA-43
PV2R2-X-F-RAA-41		PV2R2-X-L-RAA-41
PV2R2-X-F-RAA-31		PV2R2-X-L-RAA-31
PV2R2-X-F-RAA-30		PV2R2-X-L-RAA-30
