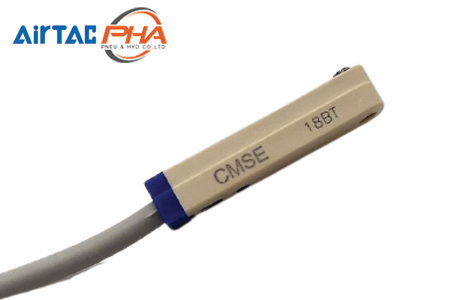

สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

Cylinders Accessories - CMSE

CMSE
สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

Specification | สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

ItemCMS
Model General Heat resistant
Power supply voltage 5 V - 240 V AC/DC
Switching current 100mA
Contact capacity 10W max.
Current consumption N/A
Internal voltage drop 2.5V Max. @ 100mA DC N/A
Leakage current N/A
Switching frequnecy 200Hz
Impact resistance 50G
Circuit protection N/A
Operation Temp. -10~70 °C -10~125 °C
Enclosure IP64
Standard CE marking, RoHS

Ordering Code | สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

Ordering สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE
Ordering สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE
Ordering สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE
Ordering สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSEr
ModelCMS : Reed sensor
Specifications G H E J
Lead wire length 020: 2m, 030: 3m, 050: 5m, 100: 10m
C08 : 150mm with M8 plug connector, C12 : 150 mm with M12 plug connector
Additional specification Blank : General type H: Heat resistant [note 1]

[Note1] there is no heat resistant type for c08 & C12. The sockets of C08 and C12 need additional order. please contant

Dimensions | สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

dimensions-E-type

Connection method

2 wire, rees sensor connection
Connection method
Connection method
Connection method

the indicator lights will light up when both auto switches are turned No.

3 wire, solid state NPN connection
Connection method
Connection method
Connection method
3 wire, solid state NPN connection
Connection method
Connection method
Connection method

The selection sensor | สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

CMSE121620253240506380100125160200
SE/BSE - - - - - -
SAI - - - -
ACE - - -

Replacement | สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

NewTransformPrevious
DMSE / DMSE / CMSE
cmse
t DS1-E / CS1-E
ccs1-e
Ordering code DMSE-020 DS1E020
DMSE-030 DS1E030
DMSE-050 DS1EC50
DMSE-C08 DS1EC08
DMSE-C12 DS1EC12
DMSE-020-W -
DMSE-030-W -
DMSE-050-W -
DMSE-N020(-W) DS1EN020(No Waterproof type)
DMSE-N030(-W) DS1EP030(No Waterproof type)
DMSE-N050(-W) DS1EP050(No (Waterproof type)
DMSE-NC08 DS1ENC08
DMSE-NC12 DS1ENC12
DMSE-P020(-W) DS1EP020 (No (Waterproof type)
DMSE-P030(-W) DS1EP030(No (Waterproof type)
DMSE-P050(-W) DS1EP050(No (Waterproof type)
DMSE-PC08 DS1EPC08
DMSE-PC12 DS1EPC12
CMSG-020 CS1E020
CMSG-030 CS1E030
CMSG-050 CS1E050
CMSG-C08 CS1E0C08
CMSG-12 CS1E0C12
CMSG-020-H CS1E020HT
CMSG-030-H CS1E030HT
CMSG-050-H CS1E050HT
- CS1EC08HT
- CS1EC12HT

Installation | สวิทซ์เซ็นเซอร์ตรวจกับแม่เหล็ก รุ่น CMSE

DMSE/CMSEProcedure
cmse Installation Installation Installation
