แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ รุ่น M3 (M3 Series)

วาล์วควบคุมแบบต่างๆ (3/2 ทาง) Control Valve (3/2 Way)

• M3B วาล์วควบคุม แบบ ไม่มีปุ่ม (3/2 ทาง) Control Valve Basic Type (3/2 Way)
• M3C วาล์วควบคุม แบบ ก้านยาว (3/2 ทาง) Control Valve Long Handle Type (3/2 Way)
• M3D วาล์วควบคุม แบบ ก้านสั้น (3/2 ทาง) Control Valve Short Handle Type (3/2 Way)
• M3Y วาล์วควบคุม แบบ ก้านโยก (3/2 ทาง) Control Valve Lever Type (3/2 Way)
• M3R วาล์วควบคุม แบบ โรลเลอร์ (3/2 ทาง) Control Valve Roller Type (3/2 Way)
• M3L วาล์วควบคุม แบบ โรลเลอร์ 2 จังหวะ (3/2 ทาง) Control Valve Roller with Free Return Type (3/2 Way)
• M3PL วาล์วควบคุม แบบ กดค้างสภาวะ (3/2 ทาง) Control Valve Latching Type (3/2 Way)
• M3PP วาล์วควบคุม แบบ ปุ่มกดนูน (3/2 ทาง) Control Valve Protruding Type (3/2 Way)
• M3PF วาล์วควบคุม แบบ ปุ่มกดแบนเรียบ (3/2 ทาง) Control Valve Flat Type (3/2 Way)
• M3PM วาล์วควบคุม แบบ ปุ่มกดทรงดอกเห็ด (3/2 ทาง) Control Valve Mushroom Type (3/2 Way)
• M3HS วาล์วควบคุม แบบ สวิทซ์บิด (3/2 ทาง) Control Valve Selector Type (3/2 Way)

---

Specifications | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Model		M3B	M3C	M3D	M3R	M3L	M3Y	M3PM	M3PP	M3PF	M3pL	M3HS
Fluid		Air (to be filtered by 40µm filter element)
Operating		External control direct acting type
Port size [Note 1]		05:M5, 06:1/8", 08:1/4"
Orifice size	Mini type	05: 2.5mm2 (Cv = 0.14)
	110	06: 8.0mm2 (Cv = 0.45)
	210	06: 9.0mm2 (Cv = 0.50), 08: 12.0mm2 (Cv = 0.67)
Valve type		3/2 way
Lubrication [Note 2]		Not required
Pressure range		0~145 psi (0~1.0 MPa)
Proof pressure		215 psi (1.5 MPa)
Temperature		-20~70°C
Material body		Aluminum alloy

1. MPT thread is available
2. Once lubricated air is used, continue with same medium to optimise valve life span.
   It is suggested to use ISO VG32 lubricant or the oil with same grade.

---

Ordering Code | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Example: M3PM21006RT

How to select: M3₍₁₎ PM₍₂₎ 210₍₃₎ 06₍₄₎ R₍₅₎ T₍₆₎

(1) Valve's type	(2) Model	(3) code	(4)Button color	(5) Button color	(6) Thread type
M3 : M type 3/2 Way	B: basic	110: series single control	06: 1/8"	No this code	T : NPT
	C: Long handle type
	D: Short hanle type
	Y: Lever type
	R: Roller type
	L: Lever type	210: 200 series single control	06: 1/8" 08: 1/4"
	PL: Latching type			R: Red
	PP: Protruding type			R: Red G: Green B: Black
	PF: Flat type
	PM: Mushroom type
	HS: Selector type

---

Example: M3R05

How to select: M3₍₁₎ R₍₂₎ 05₍₃₎

(1) Valve's type	(2) Model	(3) Port size
M3: M type	B: Basic type R: Roller type L : Roller with free return type	05: M5

---

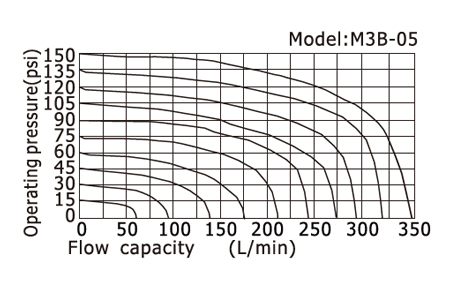

Flow Chart | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

---

Dimensions | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Common type

Model\Item	A	B	C	D	K	KA	KB	KC	P	PA	PB	PC
M3B11006	27	18	52	46.5	3.3	18	15.5	16	1/8"	16	15.5	23.5
M3B21006	35	22	64	58	4.3	23.5	18.5	20	1/8"	20	18.5	28.5
M3B21008									1/4"

Mini type

Short handle type (D)

Model		Short handle type(D)
How to Order	Ordering code	M3D210-P13A
	Type	M3D210 Short handle type control set
Applicable products		S3D110, M3D210

Long handle typy (C)

Model		Long handle typy (C)
How to Ordering	Ordering code	MC210-P13A
	Type	M3C210 Long handle type control set
Applicable products		M3C110, M3C210

Roller type (R)

Model		Roller With free return type (L)
How to Order	Ordering code	M3R05-P14A
	Type	M3R05 Roller type control set
Applicable products		M3R05
How to Order	Ordering code	M3R210-P14A
	Type	M3R10 Roller type control set
Applicable products		M3R110, M3R210

Roller With free return type (L)

Model		Roller With free return type (L)
How to Order	Ordering code	M3L05-P14A
	Type	M3L05 Roller with free returen type set
Applicable products		M3L05
How to Orde	Ordering code	M3L210-P14A
	Type	M3L10 Roller with free returen type set
Applicable products		M3L110, M3L210

Lever type

Model		Roller With free return type (L)
How to Ordering	Ordering code	M3Y210-P13A
	Type	M3Y210 lever type control set
Applicable products		M3Y110, M3Y210

Latching type (PL)

Model		Roller With free return type (L)
How to Order	Ordering code	S3PL05-P12A
	Type	S3PL Latching type control set (red)
Applicable products		M3PL110, M3PL210
