ปั๊มไฮดรอลิกแบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR Series

ไฮดรอลิก ปั๊ม Hydraulic Pumps

ปั๊มไฮดรอลิกแบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR Series

"AR" Series Variable Displacement Piston Pumps-Single Pump, Pressure Compensator Type

• ปั๊มไฮดรอลิก แบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR 16
• ปั๊มไฮดรอลิก แบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR 22

สัญลักษณ์ (SYMBOL) ปั๊มไฮดรอลิก แบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR Series

---

รายละเอียด ปั๊มไฮดรอลิก แบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR Series

ปั๊มไฮดรอลิก แบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR Series

หมายเลขรุ่น	อัตราการไหล cm3/rev.	แรงดันใช้งาน	ความเร็วลม		น้ำหนัก Kg.
		(MaXmum)	ความเร็วลม สูงสุด	ความเร็วลม ต่ำสุด
AR16-FR01X-22	15.8	163	1800	600	12.1
AR22-FR01X-22	22.2

ตารางเลือกหมายเลขรุ่น ปั๊มไฮดรอลิก แบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR Series

ปั๊มไฮดรอลิก แบบลูกสูบ (Hydraulic Piston Pumps) รุ่น AR Series

AR16	-F	R	01	B	S	-22
หมายเลขรุ่น	การติดตั้ง	ทิศทางการหมุน	ชนิดการควบคุม	ช่วงการปรับแรงดัน	ตำแหน่งทางน้ำมัน	Design Number
AR16 (15.8cm3/rev.)	F: หน้าแปลน	R: หมุนขวา	01: แบบชดเชยแรงดัน	B:12.2 ~ 71.4 C:20.4 ~ 163	None: AXial Port S: Side Port	22
AR22 (15.8cm3/rev.)

โครงสร้างปั๊มแบบลูกสูบ (Hydraulic Piston Pumps) ชนิดปรับปริมาตร

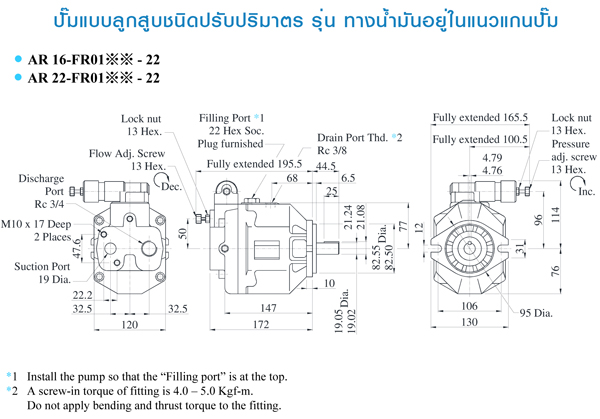

• (Hydraulic Piston Pumps) รุ่นทางน้ำมันอยู่ในแนวแกนปั๊ม (Axial Port Type) รุ่น AR16-FR01XX-22, AR22-FR01XX-22

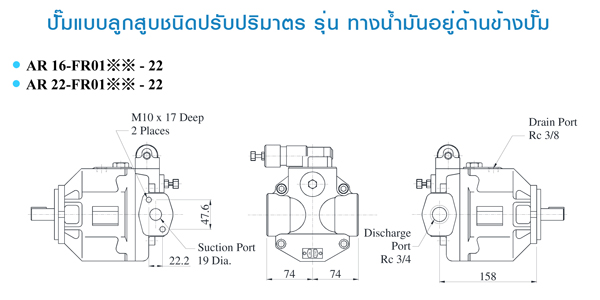

• (Hydraulic Piston Pumps) รุ่นทางน้ำมันอยู่ด้านข้างปั๊ม (Side Port Type) รุ่น AR16-FR01XX-22 , AR22-FR01XX-22
