AirTAC - แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV, 4HVL Series

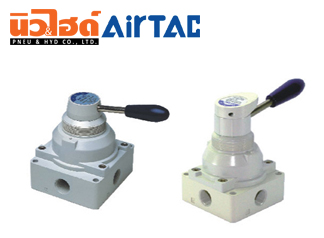

แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV 4HVL Series

Download PDF: Pneumatic Mechanical Valve 4HV 4HVL series

Features | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV 4HVL Series

วาล์วควบคุมด้วยมือ แบบมือโยก ชนิด 4/2, 4/3 ทาง Hand Lever Valve (4/2, 4/3 Way) อุปกรณ์นิวเมติกส์ Pneumatics สินค้าแบรน AirTAC จากประเทศไต้หวัน

---

สัญลักษณ์ (Symbol) | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV 4HVL Series

---

Specifications | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV, 4HVL Series

Model	4HV2[ ][ ]-06(L)	4HV2[ ][ ]-08(L)	4HV3[ ][ ]-08(L)	4HV3[ ][ ]-10(L)	4HV4[ ][ ]-15(L)	4HV4[ ][ ]-20(L)
Fluid	Air (to be filtered by 40µm filter element)
Operating	Manual control direct acting type
Port size (1)	1/8"	1/4"	1/4"	3/8"	1/2"	3/4"
Orifice size	14.0 mm2 (Cv = 0.78)	16.0 mm2 (Cv = 0.89)	30.0 mm2 (Cv = 1.67)	33.0 mm2 (Cv = 1.83)	88.0 mm2 (Cv = 4.89)	95.0 mm2 (Cv = 5.27)
Valve type	4 port 2 position 4 port 3 position
Lubrication	Not required
Pressure range	0~1.0 MPa (0~145 psi)
Proof pressure	1.5 MPa (215 psi)
Temperature	-20~70 °C
Operating angle	90°

(1) PT thread, NPT thread and G thread are available.

---

Ordering code | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV, 4HVL Series

Example: 4HV23006SLP

How to select: 4H₍₁₎ 2₍₂₎ 30C₍₃₎ 08₍₄₎ P₍₅₎

(1) Model	(2) Code	(3)Valve type	(4) Port size	(5) Thread type
4HV : Hand lever valve	2: 2 series 3: 3 series 4: 4 series	10: 4 port 2 position 30: 4 port 3 position (1)	06: 1/8" 08: 1/4" 10: 3/8" 15: 1/2" 20: 3/4"	P: PT T: NPT G: G

1. 4 port 3 position only has closed center type
2. The panel installation can be attached with installing nut.

---

Inner structure | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV, 4HVL Series

NO	Item	NO	Item
1	Body	12	Pin one
2	Seal base	13	Front cover
3	Valve cover	14	Spring
4	Valve plug	15	Handle
5	Column pin	16	Pin two
6	Shaft	17	Shaft O-ring
7	Washer	18	Spring
8	Fixing plate	19	Iron plate
9	Lock PIN	20	Fixing screw
10	Valve cap	21	Body O-ring
11	Spring pin	22	Seal base O-ring

---

Flow chart | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV, 4HVL Series

---

Dimensions | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือโยก 4HV, 4HVL Series

4HV series

Type\Item	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P
4HV2[ ][ ]-06	73	45	1.5	1/8"	11.5	M34x1.5	92.5	5.5	62	49	40	3	49	62	120
4HV2[ ][ ]-08	73	45	1.5	1/4"	11.5	M34x1.5	92.5	5.5	62	49	40	3	49	62	120
AHV3[ ][ ]-08	88.5	56	1.5	1/4"	13.5	M40x1.5	104	6.5	74	62	51	3	62	74	140
AHV3[ ][ ]-10	88.5	56	1.5	3/8"	13.5	M40x1.5	104	6.5	74	62	51	3	62	74	140
4HV4[ ][ ]-15	110	72	2	1/2"	18	M52x1.5	128	6.5	102	89	64	3	81	94	160
4HV4[ ][ ]-20	110	72	2	3/4"	18	M52x1.5	128	6.5	102	89	64	3	81	94	160

4HVL series

Type\Item	A	B	C	D	E	F	G	H	I	J	K	L	M	N	P
4HV2[ ][ ]-06L	84	45	1.5	1/8"	11.5	M34x1.5	92.5	5.5	62	49	40	3	49	62	120
4HV2[ ][ ]-08L	84	45	1.5	1/4"	11.5	M34X1.5	92.5	5.5	62	49	40	3	49	62	120
AHV3[ ][ ]-08L	99	56	1.5	1/4"	13.5	M40X1.5	104	6.5	74	62	51	3	62	74	140
AHV3[ ][ ]-10L	99	56	1.5	3/8"	13.5	M40X1.5	104	6.5	74	62	51	3	62	74	140
4HV4[ ][ ]-15L	121	72	2	1/2"	18	M52X1.5	128	6.5	102	89	64	3	81	94	160
4HV4[ ][ ]-20L	121	72	2	3/4"	18	M52x1.5	128	6.5	102	89	64	3	81	94	160
