แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Download PDF: Pneumatic Mechanical Valve M5 series

Features | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

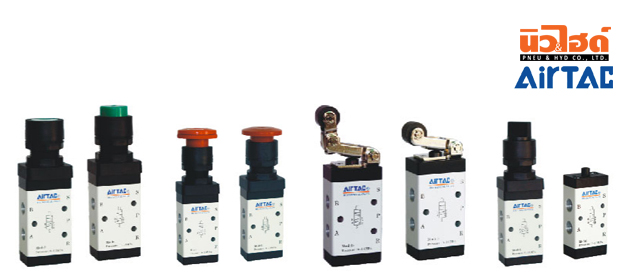

แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ชนิด 5/2 รุ่น M5 (M5 Series)

วาล์วควบคุมแบบต่างๆ (5/2 ทาง) Control Valve (5/2 Way)

• M5B วาล์วควบคุม แบบ ไม่มีปุ่ม (5/2 ทาง) Control Valve Basic Type (5/2 Way)
• M5C วาล์วควบคุม แบบ ก้านยาว (5/2 ทาง) Control Valve Long Handle Type (5/2 Way)
• M5D วาล์วควบคุม แบบ ก้านสั้น (5/2 ทาง) Control Valve Short Handle Type (5/2 Way)
• M5Y วาล์วควบคุม แบบ ก้านโยก (5/2 ทาง) Control Valve Lever Type (5/2 Way)
• M5R วาล์วควบคุม แบบ โรลเลอร์ (5/2 ทาง) Control Valve Roller Type (5/2 Way)
• M5L วาล์วควบคุม แบบ โรลเลอร์ 2 จังหวะ (5/2 ทาง) Control Valve Roller with Free Return Type (5/2 Way)
• M5PL วาล์วควบคุม แบบ กดค้างสภาวะ (5/2 ทาง) Control Valve Latching Type (5/2 Way)
• M5PP วาล์วควบคุม แบบ ปุ่มกดนูน (5/2 ทาง) Control Valve Protruding Type (5/2 Way)
• M5PF วาล์วควบคุม แบบ ปุ่มกดแบนเรียบ (5/2 ทาง) Control Valve Flat Type (5/2 Way)
• M5PM วาล์วควบคุม แบบ ปุ่มกดทรงดอกเห็ด (5/2 ทาง) Control Valve Mushroom Type (5/2 Way)
• M5HS วาล์วควบคุม แบบ สวิทซ์บิด (5/2 ทาง) Control Valve Selector Type (5/2 Way)

---

สัญลักษณ์ (Symbol) | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

---

Specifications | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Model		M5B	M5C	M5D	M5R	M5L	M5Y	M5PM	M5PP	M5PF	M5PL	M5HS
Fluid		Air (to be filtered by 40µm filter element)
Operating		External control direct acting type
Port size (1)		05: M5, 06: 1/8", 08:1/4"
Orifice size	Mini type	05: 2.5 mm2 (Cv = 0.14)
	110	08: 8.0 mm2 (Cv = 0.45)
	210	06: 9.0 mm2 (Cv = 0.50), 08: 12.0 mm2 (Cv = 0.67)
Valve type		5 port 2 position
Lubrication (2)		Not required
Pressure range		0~1.0 MPa (0~145 psi)
Proof pressure		1.5 MPa (215 psi)
Temperature		-20~70°C
Material of body		Aluminum alloy

1. PT thread, NPT thread and G thread are available.
2. If add oil for lubrication, it is not allowed to stop midway. It is suggested to use ISO VG32 lubricant or the oil with the same grade.

---

Ordering code | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Example: M5PM21006RP

How to select: M5₍₁₎ PM₍₂₎ 210₍₃₎ 06₍₄₎ R₍₅₎ P₍₆₎

(1) Valve's type	(2) Model	(3) Code	(4) Port size	(5) Button color	(6) Thread type
M5 : M type 3/2 way	B: Basic type (1)	110 : 100 series single Control	06: 1/8"	That has no color code if the botton for option	P: PT T: NPT G: G
	C: Long handle type
	D: Short handle type	210 : 200 series single Control	06: 1/8" 08: 1/4"
	Y: Lever type
	R: Roller type
	L: Roller with free refurn type
	PL: Latching type (only red)			R: Red
	PP: Protruding type (2)			R: Red G: Green B: Blank
	PF: Flat type
	PM: Mushroom type
	HS: Selector type

---

Inner structure | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

NO	Item	NO	Item
1	Screw	9	Spool
2	Fore cove	10	Spool O-ring
3	Body	11	Screw
4	Spacer	12	Roller holder
5	Positioning block	13	Axle
6	Screw	14	Rotating Block
7	Bottom cover	15	Rocker
8	Spring	16	Roller

---

Flow Chart | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

---

Dimensions | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ M5 Series

Common type

Type/Item	M5B110	M5B210	Tpye/Item	M5B110	M5B210
A	06: 1/8"	06: 1/8"	G	18	23.5
		08: 1/4"	H	27	35
A1	06: 1/8"	06: 1/8"	J	22	22.5
		08: 1/4"	K	14	20
B	18	22	L	3.2	4.3
C	15	14.5	M	21	22.5
D	57.5	66	N	16	20
E	63	71.8	P	14	18
F	29	32.5	Q	14	18
