วาล์วควบคุม (Control Valve)วาล์วควบคุมทิศทางลม สั่งงานด้วยแมคคานิครุ่น S3

AirTAC - แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

Download PDF: Pneumatic Mechanical Valve S3 series

Features | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

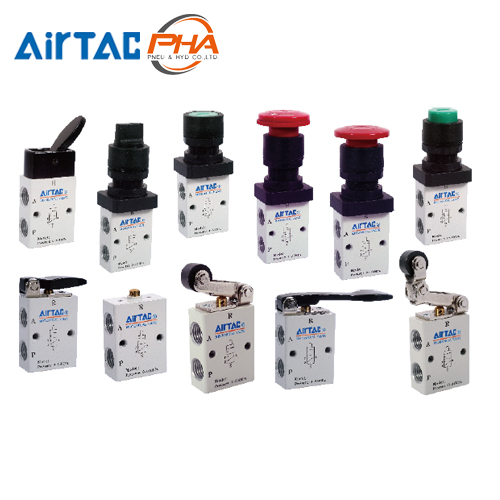

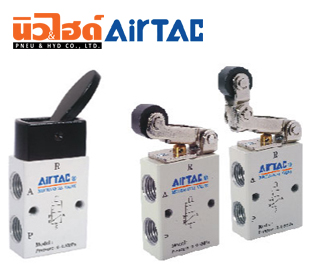

แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ รุ่น S3 (S3 Series)

วาล์วควบคุมแบบต่างๆ (3/2 ทาง) Control Valve (3/2 Way)

S3B วาล์วควบคุม แบบ ไม่มีปุ่ม (3/2 ทาง) Control Valve Basic Type (3/2 Way)
S3C วาล์วควบคุม แบบ ก้านยาว (3/2 ทาง) Control Valve Long Handle Type (3/2 Way)
S3D วาล์วควบคุม แบบ ก้านสั้น (3/2 ทาง) Control Valve Short Handle Type (3/2 Way)
S3Y วาล์วควบคุม แบบ ก้านโยก (3/2 ทาง) Control Valve Lever Type (3/2 Way)
S3R วาล์วควบคุม แบบ โรลเลอร์ (3/2 ทาง) Control Valve Roller Type (3/2 Way)
S3L วาล์วควบคุม แบบ โรลเลอร์ 2 จังหวะ (3/2 ทาง) Control Valve Roller with Free Return Type (3/2 Way)
S3V วาล์วควบคุม แบบ โรลเลอร์ แนวตั้งฉาก (3/2 ทาง) Control Valve Vertical Type (3/2 Way)
S3PL วาล์วควบคุม แบบ กดค้างสภาวะ (3/2 ทาง) Control Valve Latching Type (3/2 Way)
S3PP วาล์วควบคุม แบบ ปุ่มกดนูน (3/2 ทาง) Control Valve Protruding Type (3/2 Way)
S3PF วาล์วควบคุม แบบ ปุ่มกดแบนเรียบ (3/2 ทาง) Control Valve Flat Type (3/2 Way)
S3PM วาล์วควบคุม แบบ ปุ่มกดทรงดอกเห็ด (3/2 ทาง) Control Valve Mushroom Type (3/2 Way)
S3HS วาล์วควบคุม แบบ สวิทซ์บิด (3/2 ทาง) Control Valve Selector Type (3/2 Way)

สัญลักษณ์ (Symbol) | AirTAC - แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

Specifications | AirTAC - แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

Model	S3B	S3C	S3D	S3V	S3R	S3L	S3Y	S3PM	S3PP	S3PF	S3PL	S3HS
Fluid	Air (to be filtered by 40 µm filter element)
Operating	External control direct acting type
Port size (Note 1)	05:M5, 06:1/8:, 08:1/4"
Orifice size	05:2.5 mm² (Cv = 0.14), 06:8.0 mm² (Cv = 0.45), 08:12.0 mm² (Cv = 0.67)
Valve type	3/2 way
Lubrication [Note 2]	Not required
Pressure range	0~1.0 MPa (0~145 psi)
Proof pressure	1.5 MPa (215 psi)
Temperature	-20~70 °C
Material body	Aluminum alloy

G thread is available
Once lubricated air is used, continue with same medium to optimise valve life span.
It is suggested to use ISO VG32 lubricant or the oil with the same grade.

Ordering code | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

Example: S306RG

How to select: S3₍₁₎ PM₍₂₎ 06₍₃₎ R₍₄₎ G₍₅₎

(1) Valve's type	(2) Model	(3) Port size	(4)Button color	(5) Thread type
S3: S type 3/2 Way	B: basic	05: M5 06: 1/8" 08: 1/4"	No this code Blank: Red	M5	1/8" 1/4"
	C: Long handle type			No this code	G: G Thread
	D: Short hanle type
	No this code
	R: Roller type
	L: Roller with free return type
	V: Vertical type
	PL: Latching type		Blank: Red
	PP: Protruding type		R: Red G: Green B: Black
	PF: Flat type
	PM: Mushroom type
	HS: Selector type

Inner structure | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

Inner AirTAC Mechanical Valve S3 series

NO	Item
1	Body
2	Bottom cover
3	Stppper plug
4	Valve core
5	Screw
6	Botton pressing buckle
7	Spring
8	Clamping gasket
9	Dust cover
10	Botton cap
11	Main body of button
12	Top cover
13	Button ring
14	Clamping nut
15	Button body
16	Connector
17	O-ring
18	Spring
19	Spring
20	O-ping

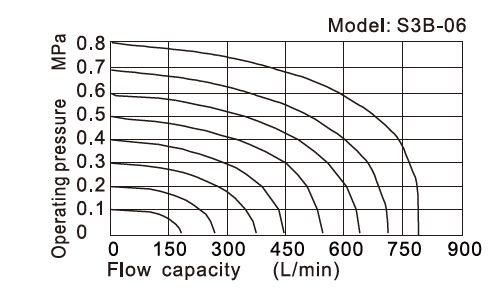

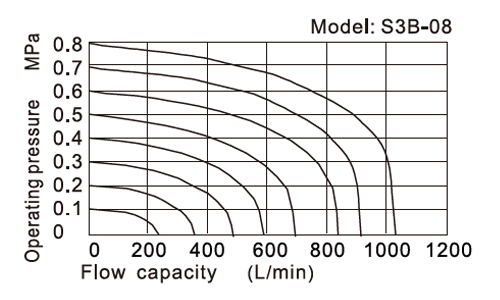

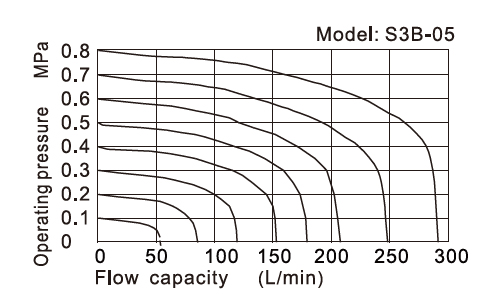

Flow Chart | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมแบบต่างๆ S3 Series

Flow chart AirTAC Mechanical Valve S3 series
