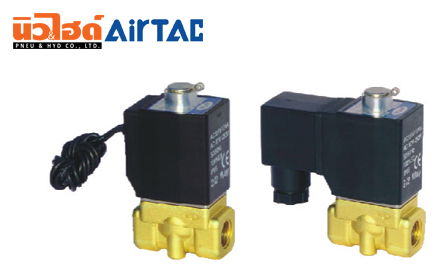

AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series
Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series
Download PDF: Solenoid valve 2KW Series
Features | AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series
อุปกรณ์นิวเมติกส์ Pneumatics สินค้าแบรน AirTAC ของแท้จากประเทศไต้หวัน
- โซลินอยด์วาล์วชนิด 2/2 ทาง แบบ Direct-Acting ปรกติเปิด (NO) – ทองเหลือง Fluid Control Valve (2/2 Way) Direct-Acting and Normally Opened- Brass Body
- โซลินอยด์วาล์วชนิด 2/2 ทาง แบบ Internally Piloted ปรกติเปิด (NO) – ทองเหลือง Fluid Control Valve (2/2 Way) Internally Piloted and Normally Opened - Brass Body
- วัสดุ : ทองเหลือง
- สภาวะ : ปรกติเปิด
สัญลักษณ์ (Symbol) | AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series
Specifications | AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series
| Type/Item | Port Size (1) | Orifice Size (ϕmm) | Cv | Valid Area of section (mm2) | Weight (g) (2) | Operating Pressure differentia | Proof pressure | ||
|---|---|---|---|---|---|---|---|---|---|
| MPa | psi | Mpa | psi | ||||||
| 2KW150-15 | 1/2" | 15.0 | 5.50 | 100.0 | 730 | Max: 0.7 Min: 0.05 |
Max: 100 Min: 10 |
1.5 | 220 |
| 2KW200-20 | 3/4" | 20.0 | 9.50 | 170.0 | 960 | ||||
| 2KW250-25 | 1" | 25.0 | 12.50 | 220.0 | 1210 | ||||
- PT thread, NPT thread and G thread are available.
- The weight in the table is the terminal valve's weight, grommet valve's weight is 10g less than terminal's
Ordering code | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series
Example: 2KW15015AP
How to Select: 2KW(1) 150(2) 15(3) A(4) [ ](5) P(6)
| (1) model | (2) Orifuce size | (3) Port size | (4) Voltage | (5) Electrical | (6) Thread type |
|---|---|---|---|---|---|
| 2KW: 2/2 Way internally piloted and normaily opened | 150: ϕ15mm 200: ϕ20mm 250: ϕ25mm |
15: 1/2" 20: 3/4" 25: 1" |
A: AC220V B: DC24V C: AC110V E: AC24V F: DC12V |
Blank: Terminal I: Grommmet |
P: PT T: NPT G: G |

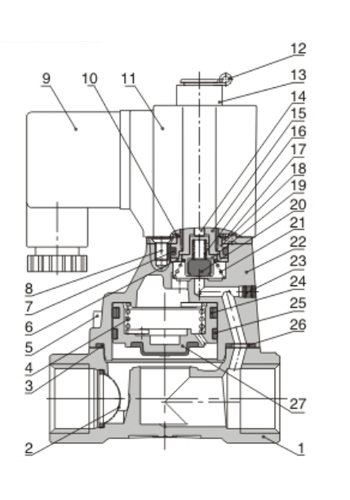

Inner structure | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series
2KW150 Terminal
| No. | Item | No. | Item | No. | Item | No. | Item |
|---|---|---|---|---|---|---|---|
| 1 | Body | 8 | Screw | 15 | Movable core | 22 | Cover |
| 2 | Filter | 9 | Commector | 16 | Spring | 23 | plug |
| 3 | O-ring | 10 | Washer | 17 | Fixed plate | 24 | Bonnet spring |
| 4 | Spring | 11 | Coil assnbly | 18 | Fixed cap | 25 | Wear ring |
| 5 | Screw | 12 | E Clip | 19 | Airtight bushing | 26 | Bushing |
| 6 | Clip | 13 | Position ring | 20 | Airtight ring | 27 | Piston |
| 7 | O-ring | 14 | Man drill | 21 | Spring | - | - |
Flow chart | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KW Series

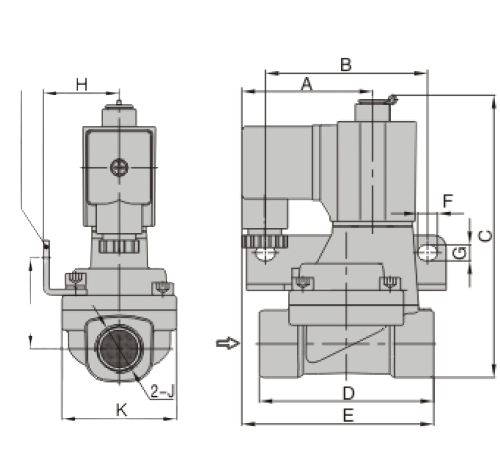

Dimensions | AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2W Series
(Terminal)
| Type\Item | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2KW150-15 | 52.5 | 65 | 112.3 | 70 | 77 | 8 | 6.4 | 30.5 | 36.5 | 1/2" | 46 |
| 2KW200-20 | 52.5 | 75 | 120.8 | 82 | 78.5 | 8 | 6.4 | 34 | 40 | 3/4" | 53 |
| 2KW250-25 | 52.5 | 80 | 129.3 | 92 | 81 | 8 | 6.4 | 36 | 44.5 | 1" | 59 |
Grommet
| Type\Item | A | B | C | D | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 2KW150-15 | 26 | 65 | 112.3 | 70 | 8 | 6.4 | 30.5 | 36.5 | 12" | 46 |
| 2KW200-20 | 26 | 75 | 120.8 | 82 | 8 | 6.4 | 34 | 40 | 3/4" | 53 |
| 2KW250-25 | 26 | 80 | 129.3 | 92 | 8 | 6.4 | 36 | 44.5 | 1" | 59 |
