อุปกรณ์สำหรับงานสุญญากาศ (Vacuum Equipment)

อุปกรณ์สำหรับงานสุญญากาศ (Vacuum Equipment)

อุปกรณ์สำหรับงานนิวเมติกส์ประเภท งานสุญญากาศ (Vacuum Equipment) แบ่งเป็น

1. เครื่อง/ตัวกำเนิดสุญญากาศ (Vacuum Ejector, Vacuum Generator) ตัวกำเนิดความดันสุญญากาศ
   Vacuum Ejector อาศัยหลักการที่ทำให้เกิดสุญญากาศตรงบริเวณคอคอดที่เป็นเสมือนท่อ 3 แยก Venturi ที่อยู่ภายในตัวกำเนิดความดันสุญญากาศตัว Ejector โดยบริเวณนี้เหมือนทาง 3 แพร่งในรูปข้างล่างลมเข้ามาทางรูที่ 1 และ เมื่อลมไหลเข้ามาเร็วในคอขาด ของตัวกำเนิดความดันสุญญากาศเช่น พื้นที่หน้าตัดที่ลมไหลผ่านลดลง 900% ความเร็วลมจะมากขึ้น 900% เช่นกัน พื้นที่ลดลง 9 เท่า ความเร็วลมที่เพิ่มขึ้น 9 เท่า ทำให้ลมที่ไหลผ่านที่ Venturi จะปั่นป่วนอย่างมาก (Turbulence) โดยลมจะไหลออกอย่างรวดเร็วไปสู่รูออกที่ 2 ซึ่งมีขนาดใหญ่ที่อยู่ตรงข้ามกับทางเข้าที่1 บริเวณทาง 3 แพร่ง ที่อยู่ภายใน Venturi ก็จะเกิดสุญญากาศ ดูดอากาศจากทางเข้าที่ 3 ท่อทางเข้าที่ 3 จะไปต่อกับลูกยางดูดจับชิ้นงาน ฯลฯ ในงานจับและวาง

เครื่องกำเนิดความดันสุญญากาศที่ต้องการปริมาณลมดูดมากๆไม่เหมาะที่จะใช้ Jector ต้องใช้เป็นปั๊มสุญญากาศ ซึ่งมีทั้งแบบกระบอกสูบ แบบโรตารี่ แบบ Vane Type เป็นต้น



ตัว/เครื่องกำเนิดแรงดันสุญญากาศ (Vacuum Ejectors)

ดังได้อธิบายถึงหลักการการทำงานของเครื่องกำเนิดแรงดันสุญญากาศมาแล้วอย่างละเอียด เพื่อให้ท่านเข้าใจและเลือกใช้ตัวกำเนิดแรงดันสุญญากาศดังต่อไปนี้

1.1 เครื่องกำเนิด แรงดันสุญญากาศ รุ่น ZK2 (Vacuum Unit)



Series	Features
ZK2	Digital pressure switch for vacuum with energy saving function cuts supply air when the pressure reached the desired vacuum. More efficient ejector suction flow: 50% increased Air consumption : 30% reduced (Compared to other SMC single stage ejectors) Compact/Lightweight Volume 88 cm3 28% reduced Weight 81 g 59% reduced


1.2 เครื่องกำเนิดสุญญากาศ รุ่น ZQ (Space Saving Vacuum Ejector/pump System)




Series	Features
ZQ	Width: 10 mm, Weight: 109 g (Single unit, weight vacuum pressure switch and suction filter) Digital Vacuum pressure switch With LED display function Adaptable for a manifold application


1.3 เครื่องกำเนิดสูญญากาศขนาดใหญ่ รุ่น ZR (Large Size Vacuum Module)




Series	Features
ZR	Necessary functions can be combined through a modular design. Double solenoids provide a selfholding function Adaptable for manifold application Functions such as a digital vacuum switch or a solenoid valve can be selected Compatible with ejector systems and the vacuum pump systems


1.4 เครื่องกำเนิดสูญญากาศขนาดคอมแพ็ค รุ่น ZA (Compact Vacuum Ejector)



Series	Features
ZA	Total width: 9.9 mm. Total length: 72.9 mm. Total height: 52.5 mm. Weight: 50 g Can be installed on moving parts Improved response through shortening of the length of the tube to the pad Adaptable for manifold application


1.5 เครื่องกำเนิดสูญญากาศ รุ่น ZX (Vacuum Module)




Series	Features
ZX	Necessary functions can be combined through a modular design Ideal for electronic parts or small precision parts weighing up to 100 g Compatible with ejector  systems and the vacuum pump systems Adaptable for a manifold application

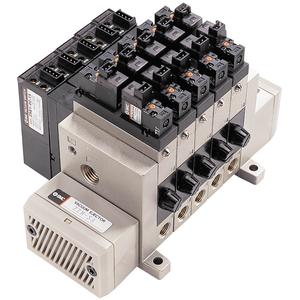

1.6 เครื่องกำเนิดสุญญากาศ รุ่น ZM (Vacuum Ejector)




Series	Features
ZM	Valves and switches are unitized. Adaptable for a manifold application Maximum absorption flow rate is increased by  40% Maximum vacuum pressure – 84kPa


1.7 เครื่องกำเนิดสุญญากาศ รุ่น ZMA (Vacuum Ejector with Solid State Timer)




Series	Features
ZMA	Solid state timer is implemented to control vacuum release valve. Enables common power supply for switch and valve as well as serial transmission of vacuum signals Integrated easy to set time Adaptable for a manifold application


1.8 Multistage Ejector รุ่น ZL




Series	Features
ZL	Suction flow rate increased by a 3 stage diffuser construction Functions such as a digital vacuum switch or a vacuum pressure gauge can be selected.


1.9 Vacuum Ejector รุ่น ZH




Series	Features
ZH	Nozzle diameters: ø0.5, ø 0.7, ø 1.0, ø 1.3, ø 1.5, ø 1.8, ø 2.0 Composite formed resin nozzle and body Available in series of 2 types: Box type (built-in silencer), and Body ported type


2.0 เครื่องกำเนิดสุญญากาศ รุ่น ZU แบบต่อเข้ากับท่อโลหะตรง (ตัดต่อท่อใส่ Vacuum Ejector Inline Type)




Series	Features
ZU	Vacuum port and supply port are located collinearly to facilitate piping. A lightweight construction is achieved through the use of the resin body. Nozzle diameter ø 0.5: 6.5 g  ø 0.7:7.0 g Built-in One-touch firings (copper-free countermeasures taken)

---

2. วาล์วสำหรับต่อกับ Ejector (Ejector Valve Unit) มีไว้ช่วยประหยัดลม จึงทำให้การทำงานของระบบลมอัดได้เป็นอย่างมาก
3. ตัวกรองลมความดันสุญญากาศ (Air Suction Filter) รุ่น ZFA, ZFB, ZFC กรองลมที่ถูกดูดเข้าไม่ให้เกิดความสกปรก ทำให้เครื่องกำเนิดสุญญากาศติดขัด
4. ตัว/ลูกยางดูดจับชิ้นงาน (Suction Cup/Vacuum pad) รุ่น ZP3
   ลูก/ตัวยางดูดจับชิ้นงาน (Vacuum pad/Suction Cup) ทำมาจากยางซิลิโคน (Silicone) ยางสังเคราะห์ (Nitride Rubber) โพลิยูรีเทน (Polyurethane) ยางไวตัน Viton (Fluor-Caoutchouc) สามารถยกของได้หนักเป็นต้น
5. ตัว/ลูกยางดูดจับชิ้นงาน ขนาดเล็ก สั้น (Compete/Short Nozzle Pad) รุ่น ZP2
6. ลูกยางดูดจับชิ้นงานอย่างเบา เหมาะสำหรับดูดจับแผ่นไวนิล (Thin Flat/Flat Pad) รุ่น ZP2
7. ลูกยางหยิบจับชิ้นงานคล้ายลูกสูบ (Bellows Pad) รุ่น ZP2
8. ลูกยางหยิบจับชิ้นงานรูปวงรี (Oval Pad) รุ่น ZP2
9. หัวและลูกยางหยิบจับชิ้นงานสำหรับรับการกระแทก (Ball Spline Buller Pad) รุ่น ZP2
10. ลูกยางหยิบจับชิ้นงานแบบไร้รอยจับ/ลูกยางฟองน้ำจับชิ้นงาน (Mark-free pad/ Springpad) รุ่น ZP2
11. ลูกยางดูดจับชิ้นงานแบบทำงานหนัก (Heavy Quty Pad) รุ่น ZP2
12. วาล์วประหยัดลมสูญญากาศ (Vacuum Saving Valve) สามารถลดแรงดูดสุญญากาศลงเมื่อมีลมเข้าหัวดูดมาก (ไม่มีชิ้นงาน)
13.  หัวและลูกยางดูดจับชิ้นงาน (Vacuum Pad) รุ่น ZP
14. หัวและลูกยางดูดจับชิ้นงานแบบ Ball Joint (Vacuum pad/Ball Joint Type) รุ่น (ZPT/ZPR)

อุปกรณ์เกี่ยวกับงานสุญญากาศอื่นๆ (Other Vacuum Equipment)

1. แผ่นป้องกันชิ้นงานเสียรูปร่างเสียหาย (Adsorption Plate) รุ่น SP
   เอาไปวางบนชิ้นงานที่ถูกจัดเก็บ จัดเตรียมไว้ จะไม่เกิดความเสียหายของชิ้นงาน เนื่องจากการดูดซึมก๊าซ (Adsorption) โดยตัวชิ้นงานเองที่ผิวนอกของมันกับโมเลกุลของอากาศที่อยู่ติดกับผิวชิ้นงาน ตัวชิ้นงานมักจะเป็นตัวดูดอากาศ (Adsorbent) ทำให้ Oxygen ถูกดูดซึมเข้าไปทำให้ผิวนอกของชิ้นงานเสียหายเมื่อทิ้งไว้นานๆ
2. กระบอกลมสำหรับงานสุญญากาศ (Free Mount cylinder for vacuum รุ่น zcuk)
3. ตัวแยกน้ำกับฝุ่นในงานสุญญากาศ (Drain Separator for Vacuum รุ่น AMJ )
4. ตัวกรองอากาศจากระบบสุญญากาศ (Exharest Cleaner for Vacuum ) AMV
5. ตัวช่วยประหยัดลมอัดที่นำมามาใช้สร้างสุญญากาศได้ถึง 4 เท่า เช่นงานดูดน้ำค้างท่อแล้วเป่าทิ้ง งานดูดควันตอนบัดกรี งานดูดวัตถุที่เป็นก้อนเล็กๆผงจากอีกที่ไปอีกที่โดยใช้สุญญากาศ
6. ตัวปรับแรงดัน/ความดันสุญญากาศ รุ่น IRV สามารถควบคุมแรงดูดได้สม่ำเสมอ ควบคุมความดันสุญญากาศได้คงที่ (Vacuum Regulator)
7. ตัวปรับความดันสุญญากาศ แบบอีเล็คโทรนิคส์ (Electronic Vacuum Regulator) รุ่น ITV สามารถควบคุมความดันสุญญากาศ (Vacuum Pressure) ได้อย่างคงที่ตลอดเวลา ควบคุมแบบ Proportional สามารถสื่อสารด้วยระบบ CC Line, Device Net, ProfiBus, RS232
8. วาล์วควบคุมทิศทาง/สวิทช์ความดัน/เกจวัดความดัน/อุปกรณ์ควบคุมปริมาณอากาศไหล แบบสุญญากาศ
