การติดตั้งวาล์วควบคุมทิศทางที่ถูกวิธี

การติดตั้งวาล์วควบคุมทิศทางที่ถูกวิธี

การติดตั้งต้องคำนึงถึงทิศทางการสั่นสะเทือนต้องให้ทิศทางการสั่งสะเทือนไปในทิศทางขนาดกับด้านสั้นที่สุดของวาล์วและให้คอยล์อยู่ด้านบนสุดถ้าสามารถทำได้ เพราะทำให้ลิ้นวาล์ว (Spool) ไม่เคลื่อนที่ในทิศทาง ทำให้ลิ้นวาล์วเปลี่ยนตำแหน่ง และทำให้ลิ้นวาล์วเสียหายจากแรงกระแทรก และคอยล์ก็ไม่เสียหายด้วย นอกจากนี้เมื่อมีน้ำกลั่นตัวเป็นหยดน้ำจะได้ไหลลงจากคอยล์และไหลลงออกไปด้านใต้ ซึ่งอาจจะไม่มีระบบไฟฟ้าอยู่เลย หรือถ้ามีก็เป็นเพราะไม่มีทางเลือก และความเสียหายน้อยที่สุด

---

วาล์วควมคุมทิศทางลม โซลินอยด์วาล์ว แบบ 3/2, 5/2, 5/3 Dirctional Control Valve Solenoid valve (3/2, 5/2, 5/3)

---

Coil คอยด์
080, 092 Series คอยล์ รุ่น 080, 092 Series

การต่อตัว คอยล์ ต่อเข้ากับสายข้างล่างไฟเลี้ยงถูกสรุปไว้ในตาราง

คอยล์ รุ่น 080 Series

ชื่อกลุ่มรุ่น	ประเภทคอยล์	โวล์ท	การต่อคอยล์ เข้ากับสายไฟเลี้ยง	ประเภทการต่อ	สายที่ต่อกับคอยล์ กับไฟเลี้ยง มีหลอด LED	หมายเหตุ
3V100 Series 4V100 Series 4M100 Series	กับตัวขั่วต่อสาย รุ่น CDA080	AC		PL1515T-P1	-	ใช้กับคอยล์ CDA080 คอยล์ไฟ AC, DC
				PL151T-P2		ใช้กับรุ่น CDA080 ใช้กับไฟ AC
	กับตัวขั่วต่อสาย รุ่น CDA080	DC		PL151T-P3		ใช้กับรุ่น CDA080 ใช้กับไฟ DC
	CLA080 Grommet	AC		-	-
	CLA080 Grommet	DC		-	-

---

คอยล์ รุ่น 092 Series

ชื่อกลุ่มรุ่น	ประเภทคอยล์	โวล์ท	การต่อคอยล์ เข้ากับสายไฟเลี้ยง	ประเภทการต่อ	สายที่ต่อกับคอยล์ กับไฟเลี้ยง มีหลอด LED	หมายเหตุ
3V1 Series 3V200 Series 3V300 Series 4V200 Series 4V300 Series 4V400 Series 4M200 Series 4M300 Series ESV200 Series ESV300 Series ESV400 Series ESV600 Series	กับตัวขั่วต่อสาย รุ่น CDA080	AC		4V210-005-P1	-	ใช้กับคอยล์ CDA092 คอยล์ไฟ AC, DC
				4V210-005-P2		ใช้กับรุ่น CDA092 ใช้กับไฟ AC
	กับตัวขั่วต่อสาย รุ่น CDA080	DC		4V210-005-P3		ใช้กับรุ่น CDA092 ใช้กับไฟ DC
	CLA080 Grommet	AC		-	-
	CLA080 Grommet	DC		-	-

---

Ordering Code
ข้อควรระวัง การต่อคอยล์ DC

การต่อคอยล์ของไฟ DC ต้องมีขั้วบวก (+) และขั้วลบ (-) จะต่อผิดไม่ได้
ขั้วที่ 1 ต่อเข้ากับไฟ + เสมอ
ขั้วที่ 2 ต่อเข้ากับไฟ - เสมอ
ถ้าต่อผิดขั่วหลอดไฟจะไม่ติด แม้ว่าวาล์วจะทำงาน (ลิ้น (Spool) เลื่อน)

---

วาล์วควบคุมทิศทางด้วยแรงลม (Air Pilot) แบบ 3/2, 5/2, 5/3

ชื่อกลุ่มของรุ่น

---

วาล์วควบคุมด้วยมือเท้า แมคคานิคอล (กลไก) และอื่นๆชื่อกลุ่มของรุ่น

---

เช็ควาล์ว/วาล์วกันไหลกลับ (Non-Return Valve)NVR-Seriesสัญลักษณ์คุณสมบัติเด่น

1. มีรูหลายขนาดเช่น 1/8”, ¼”, 3/8”, ½”, ¾”
2. ให้ลมไหลได้ทางเดียวไหลย้อนกลับไม่ได้
3. ขนาดรูใหญ่เต็มขนาด
4. ลิ้นวาล์วทำจาก POM ซึ่งเมื่อเลื่อนไปติดกับซีลยางโอริงสังเคาระห์ (NBR) จะไม่มีการรั่วซึม

โครงสร้างภายใน

No.	วัตถุ	เนื้อวัสดุ
1	ตัวโครงสร้าง	อลูมิเนียมอัลลอย
2	สปริง	สแตนเลน
3	สปูล	POM
4	แผ่นท้าย	อลูมิเนียมอัลลอย
5	สกรุ	เหล็กคาร์บอน
6	โอริง	NBR
7	แหวาน	SPCC
8	ปะเกน	NRB/Aluminum alloy+NBR
9	กันกระแทก	NBR

---

ขนาด (มม.)

ชุดกรองลม ชุดปรับปรุงคุณภาพลม F.R.L Unit (FR.L F.R.L Combination, Preparation unit)

ชุดกรอง รุ่น G (G Series)

• ชุดกรองลมครบชุดแบบ 3 ตัวติดกัน GC 200-600
• ชุดกรองลมครบชุดแบบ 2 ตัวติดกัน SFC200-600
• ตัวกรองลมและปรับแรงดันลมในตัวเดียวกัน รุ่น GFR 200-600
• ตัวกรองลมรุ่น GF 200-600
• ตัวปรับแรงดันลม รุ่น GR 200-600
• ตัวผสมน้ำมันกับลม รุ่น GL 200-600
• กลุ่มของรุ่น G มีฝาดลหะครอบกันแก้วถูกกระแทก
• วาล์วช่วยปล่อยลมเข้าอย่างนุ่มนวล รุ่น GV 200-400
• วาล์วนิรภัยแบบเปิด/ปิด รุ่น GZ 200-400 เมื่อปิดวาล์วลมอัดจะระบายออกจากเครื่องจักร
• แผ่นสำหรับต่อระหว่าแต่ละตัวของชุดลม รุ่น GA 200-600

ชุดกรองลม รุ่น A, B

• ชุดกรองลมครบชุดแบบ 3 ตัวติดกันรุ่น AC, AB
• ชุดกรองลมครบชุดแบบ 2 ตัวติดกัน รุ่น AFC, BFC
• ตัวกรองและปรับแรงดันลมในตัวเดียวกัน รุ่น AFR, BFR
• ตัวกรองลม รุ่น AF, BF
• ตัวปรับแรงดันลม รุ่น AL, BL

อื่นๆ

• ตัวปรับแรงดันลม รุ่น SR 200
• เกจวัดความดัน รุ่นGS, GF, GU
• สวิทช์ความดัน รุ่น PK, AIS

---

วิธีการติดตั้งและการใช้งาน ชุด/ตัวกรองลม

ตัวกรองอากาศ

1. ทำความสะอาดภายในท่อเพื่อไม่ให้มีสิ่งสกปรกหลงเหลืออยู่เพื่อให้อายุการทำงานยาวๆ
2. ติดตั้งให้หัวของตัวกรองงอากาศตั้งตรงในแนวดิ่งเพื่อให้น้ำและฝุ่นไหลลงไปส่วนล่างของตัวกรองอากาศและระบายออกไปข้างนอกทางด้านใต้ ให้ต่อให้ลมเข้าทาง IN

3. อย่าติดตั้งตัวกรองให้ใกล้ชิดกับปั๊มลม เพราะน้ำร้อนมากจึงยังอยู่ในสภาพเป็นก๊าซและไม่กลาย สภาพเป็นหยดน้ำได้ง่ายๆ ควรติดจั้งอยู่ใกล้เครื่องจักรซึ่งลมในท่อได้เย็นลง แล้วจะทำให้ลงผ่านตัวกรองอากาศ แล้วน้ำถูกกรองออกมากจนลมแห้งช่วยให้วาล์วและกระบอกลม ฯลฯ ทำงานได้ดีขึ้น

---

ตัวปรับแรงดันลม (Regulator)

1. ระบบภายในของตัวปรับแรงลมยกเว้นตัวปิดหมุนเพื่อปรับแรงดันทำงาน โดยมีหยดน้ำไม่ได้ดี จึงควรติดตั้งให้ตัวปรับแรงดันตั้งแนวดิ่งโดยตัวสกรูบิดอยู่ด้านล่าง

ให้ต่อท่อลมเข้าทาง IN ห้ามต่อเข้าทาง OUT

การปรับความดัน/แรงดันลม ควรปรับให้ด้าน OUT มีแรงดันลม ความดันต่ำกว่าด้าน IN โดยให้แรงดันลมที่น้อยกว่า 85 ของแรงดัน IN เพื่อไม่ให้แรงดันในเครื่องจักรตอนเดินเครื่องตกลงมาก

ตัวกรองอากาศติดอยู่หน้าตัวปรับแรงดันอากาศ และตัวผสมน้ำมันต่อท้ายสุด

หลังจากปรับแรงดันอากาศได้ที่แล้ว ควรล๊อกสกรูบิดไม่ให้เคลื่อน

---

ตัวผสมน้ำมัน/ ตัวจ่ายน้ำมัน

1. ให้ลมอดเข้าทาง IN และออกทาง OUT ห้ามติดตั้งกลับกัน
2. อย่าติดตั้งตัวผสมน้ำมัน/ ตัวจ่ายน้ำมัน อยู่ในที่สูงมาก เพราะจะทำงานหนัก

3. ปุ่มหมุนส่วนบนสำหรับปรับน้ำมันให้จ่ายผสมกับลมมากหรือน้อย อย่างน้อยที่สุดน้ำมันที่กระเปาะ แก้วด้านบนให้ไหลออกมาจากรูแล้วปรับให้ไหลตามที่ต้องการ เพราะบางครั้งปรับน้อยไปก็จะไม่มีน้ำมันไหลออกเลย ตัวเลขที่ปรับยิ่งมากน้ำมันจะไหลออกมามาก
4.  สามารถใส่น้ำมันตรงที่เติมน้ำมันได้ตลอด แม้ตอนที่มีความดันในท่อ โดยระดับน้ำมันในถ้วยแก้ ไม่ให้เกินขีดสูงสุด และไม่ให้ต่ำกว่าขีดต่ำสุด

---

ตัวควบคุมแรงดันลม/ความดันลม รุ่น PK, AIS

สัญลักษณ์คุณสมบัติ

1. ใช้ได้กับน้ำยาแอร์ และของเหลว ฯลฯ ที่มีความหนืดไม่สูงและอุณหภูมิ -10 ºc ถึง 100 ºc
2. สวิทช์เป็นแบบ SPDT
3. ป้องกันฝุ่นและน้ำได้ระดับ IP40

สเปค

รุ่น	ความดันที่ทำงาน		ความดันต่างกัน		ตัวสวิทช์ทีความดันดั้งเดิม
	ต่ำสุด	สูงสุด	ต่ำสุด	สูงสุด	OFF	ON
PK503	-0.05	0.3	0.034	0.15	0.2	0.1
PK506	-0.05	0.6	0.06	0.4	0.3	0.2
PK510	0.1	1.0	0.1	0.3	0.6	0.5

---

สเปคทางไฟฟ้า

Rated current (A) / Rated voltage (V)		125V(AC)	250V(AC)	24V(DC)
สวิทช์ทำงาน	กระแสโหลด	15A	8A	5A
	กระแสกระชากตอนเริ่มทำงาน	72A	-	-

ขนาด PK Series

---

AIS Series

สัญลักษณ์
สเปค

Model	Fluid	Operating pressure(MPa)	Max.Operating pressure (MPa)	Pressure differetia (MPa)	Proof pressure (MPa)
AIS1000M	Air to be filtered	0.1~0.4	0.7	<0.08	1.0

สเปคทางไฟฟ้า

Switch type	N.O (Normally opened)
>Voltage	24~220V (DC/AC)
Max. current	1000mA
Max. switch power	10W (VA)
Switch times	<1.0ms

ขนาด AIS Series

---

กระบอกลมหรือกระบอกสูบ Air Cylinder, Actuator

รุ่นกระบอกลมมาตรฐาน (Standard cylinder) ประกอบด้วย

• กระบอกลมมาตรฐาน รุ่น SE Series
• กระบอกลมมาตรฐาน รุ่น SI, SIL, SIF Series
• กระบอกลมมาตรฐาน รุ่น SG, SGC Series
• กระบอกลมมาตรฐาน รุ่น SU, SUL Series
• กระบอกลมมาตรฐาน รุ่น SC, SCL, SCF Series
• กระบอกลมมาตรฐาน รุ่น JSI Series

รุ่นกระบอกลมมินิ (Mini Cylinder) ประกอบด้วย

• กระบอกลมมินิ รุ่น MI Series
• กระบอกลมมินิ รุ่น PB Series
• กระบอกลมมินิ รุ่น MF Series
• กระบอกลมมินิ รุ่น MA Series
• กระบอกลมมินิ รุ่น MAL Series

รุ่นกระบอกลมคอมแพ็ค/กะทัดรัด (Tight cylinder/ Compact cylinder) ประกอบด้วย

• กระบอกลมคอมแพ็ค รุ่น ACE Series
• กระบอกลมคอมแพ็ค รุ่น ACP Series
• กระบอกลมคอมแพ็ค รุ่น ACQ Series
• กระบอกลมคอมแพ็ค รุ่น SDA Series

รุ่น Multi-mounting cylinder, twin rod and tri-rod cylinder ประกอบด้วย

• MD, MK Series multi-minting cylinder
• TN, TR Series twin-rod cylinder
• TCL, TCM Series tri-rod cylinder

รุ่น Twist clamp cylinder/ Rotary table cylinder

• ACK Series twist clamp cylinder
• QCK Series rotary clamp cylinder
• HRQ Series rotary table cylinder

รุ่นกระบอกไร้ก้านสูบ (Rodless magnetic cylinder)

• RMS Series
• RMT Series
• RMTL Series

รุ่นมือจับ/กระบอกลมตัวหยุด/กระบอกอัดจับ

• HFZ, HFY Series air gripper
• TW Series stopper cylinder
• MCK Series clamping cylinder

---

สวิทช์เซนเซอร์ รุ่น DS1-69AM, DS1-69DM

สเปค

Item/Type	DS1-69AM	DS1-69DM
Switch logic	Transistor without contact, normally opened type
Sensor type	Transistor, two-line, no polarity
Operating voltage (V)	10~30V/DC
Max. Switching current	100mA Max
Switching Rating (W)	3W Max.
Anti-magnetic current	Ac 17000A
Voltage drop	4.8V Max. @100mA DC
Leakage current	0.6mA Max. @30V DC
Min. working current	3mA Min.
Indicator	Stable range: Green LED; Non-table range: Red LED
Cable	Ø5.3/0.5SQ*2C*3m/oil resistant, Flame retarded, flections/gravy PVC
Sensitivity	65~75 Gauss
Max. Frequency	8Hz
Temperature range	-10~70ºc
Shock	50m/s2
Vibration	9m/s2
Protection	IP 67(EN60529)
Protection circuit	Transistor without contact, surge suppression
Fire retardant grade	UL94-V0

ขนาด (มม.)

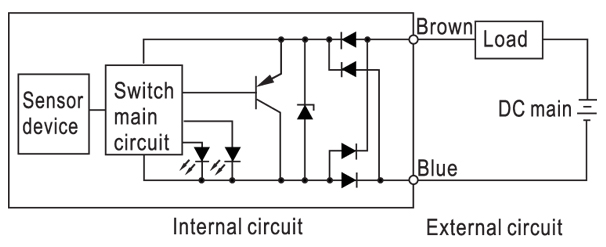

วงจรไฟฟ้า

การติดตั้ง
