อินเวอร์เตอร์

อินเวอร์เตอร์ Inverter เป็นอุปกรณ์ใช้ในการควบคุมแรงบิดการปรับเปลี่ยนความเร็วรอบของมอเตอร์ไฟฟ้าโดยวิธีการปรับแรงดันและความถี่ไฟฟ้า และยังสามารถปรับอัตราเร่งและอัตราลด เพื่อลดอัตราการกระชากของกระแสของมอเตอร์ไฟฟ้า โดยบางครั้งจะเรียกว่า V/F Control แต่ยังมีชื่อเรียกอีกหลายอย่างคือ

VFD ย่อมาจาก Variable Frequency Drives
VSD ย่อมาจาก Variable Speed Drives
VVVF ย่อมาจาก Variable Voltage Variable Frequency
VC ย่อมาจากVector Control

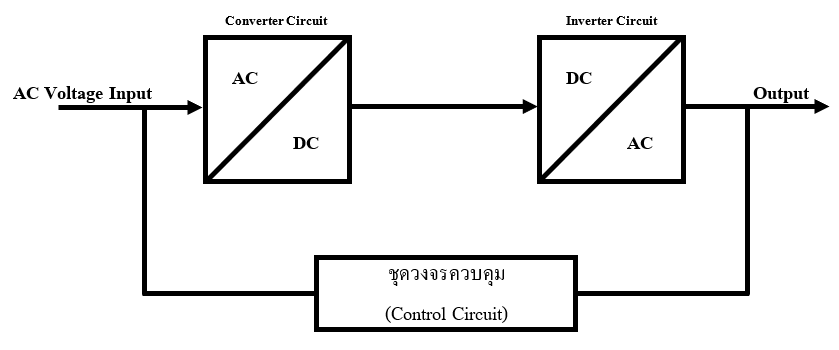

โครงสร้างของอินเวอร์เตอร์ ประกอบด้วย

ชุดคอนเวอร์เตอร์ (Converter Circuit) ทำหน้าที่แปลงไฟกระแสสลับจากแหล่งจ่ายไฟ AC Power Supply (50 Hz) ให้เป็นไฟกระแสตรง (DC Voltage)
ชุดอินเวอร์เตอร์ (Inverter Circuit) ทำหน้าที่แปลงไฟกระแสตรง(DC Voltage) ให้เป็นไฟกระแสสลับ (AC Voltage) ที่สามารถเปลี่ยนแปลงแรงดันและความถี่ได้
ชุดวงจรควบคุม (Control Circuit) ทำหน้าที่ควบคุมการทำงานของชุดคอนเวอร์เตอร์และชุดอินเวอร์เตอร์

หลักการทำงานของอินเวอร์เตอร์

อินเวอร์เตอร์จะแปลงไฟกระแสสลับ (AC) จากแหล่งจ่ายไฟทั่วไปที่มีแรงดัน และความถี่ที่คงที่ แปลงให้เป็นไฟกระแสตรง (DC) ผ่านวงจร ชุดคอนเวอร์เตอร์ จากนั้นไฟกระแสตรง (DC)นั้นจะถูกแปลงให้เป็นไฟกระแสสลับ (AC) ที่สามารถปรับขนาดแรงดันและความถี่ได้โดยวงจร ชุดอินเวอร์เตอร์ วงจรทั้ง 2 นี้ จะเป็นวงจรหลัก ที่ทำหน้าที่แปลงรูปคลื่น

โดยทั่วไปแหล่งจ่ายไฟกระแสสลับ มีรูปคลื่นไซน์ แต่เอาท์พุตของ Inverter จะมีรูปคลื่นแตกต่างจากรูปคลื่นไซน์ โดยมี ชุดวงจรควบคุม ทำหน้าที่ควบคุม และสั่งการให้จ่ายแรงดันและความถี่ที่เหมาะสมเพื่อให้ได้ความเร็ว หรือ แรงบิดตามที่ต้องการ

วิธีการเลือกอินเวอร์เตอร์

ระบบไฟฟ้าที่จ่ายให้กับอินเวอร์เตอร์ : อินเวอร์เตอร์ที่เลือกนั้นใช้กับระบบไฟฟ้า1 เฟส หรือ 3 เฟส และแรงดันไฟฟ้า 220V หรือ 380V
พิกัดกำลังของมอเตอร์: ตรวจสอบกำลังมอเตอร์ที่ใช้งานมีขนาดเท่าไร
ความถี่ของแหล่งจ่ายไฟมอเตอร์ : ตรวจสอบความถี่ของมอเตอร์ที่สามารถใช้ได้
แรงบิด (Torque) ของโหลด : ควรพิจารณาจากการใช้งานว่าเราต้องการแรงบิดที่จะป้อนให้กับโหลดเท่าใด
สภาพแวดล้อมในการติดตั้ง : บริเวณที่ทำการติดตั้งนั้นมีอุณหภูมิอยู่ในช่วงประมาณเท่าไร มีความชื้นแค่ไหน และหากบริเวณที่เราติดตั้งนั้นต้องเผชิญกับฝุ่นและน้ำเราก็ควรเลือกอินเวอร์เตอร์ที่ได้รับมาตรฐานการป้องกันฝุ่นและน้ำ
ขนาดของอินเวอร์เตอร์ (กว้าง x ยาว x สูง) : เราควรพิจารณาจากพื้นที่ที่เราทำการติดตั้ง
ระบบการระบายความร้อนของอินเวอร์เตอร์ : เวลาใช้งานตัวอินเวอร์เตอร์จะเกิดความร้อนขึ้น เพื่อไม่ให้อินเวอร์เตอร์ร้อนเกินไปในขณะใช้งานทางที่ดีเพื่อป้องกันความเสียหายควรเลือกอินเวอร์เตอร์ที่มีระบบการระบายความร้อน

สินค้าแนะนำอินเวอร์เตอร์จากญี่ปุ่น จากแบรนด์ Fuji Electric

หากจะกล่าวถึงอินเวอร์เตอร์ที่มีในท้องตลาดที่มีหลากหลายยี่ห้อ อีกหนึ่งยี่ห้อที่ผู้ใช้งานนึกถึงในเรื่องความทดทานและมีความยืดหยุดใช้งานได้หลากหลาย แอปพลิเคชันคือยี่ห้อฟูจิ ในซีรี่ Frenic-Ace เป็นอินเวอร์เตอร์ที่คุ้มค่าในด้านประสิทธิภาพและการลงทุน มีการออกแบบให้สามารถประยุกต์ใช้งานได้เกือบทุกประเภทตั้งแต่ประเภทงานที่โหลดต่ำเช่นไปจนถึงงานเฮฟวี่โหลด ด้วยคุณสมบัติเหล่านี้เหล่าบรรดาผู้ผลิตเครื่องจักรหรือแม้กระทั้งผู้ใช้งานเองนิยมเลือกใช้ Frenic-Ace

คุณสมบัติทั่วไป

สามารถเขียนโปรแกรมเพื่อควบคุมได้มากถึง 200 สเตปการทำงานทำให้มีความยืดหยุดในการใช้งานที่มากกว่า
มีโปรโตคอล CAN Open ในตัวสำหรับรุ่นมาตรฐาน
ช่วงกำลังขับมากสุดถึง 220 kW ในรุ่น HHD
สามารถปรับลักษณะการใช้งานได้หลายฟังก์ชั่นในรุ่นมาตรฐาน
ฟังก์ชั่นด้านความปลอดภัย STO ฟังก์ชั่นในรุ่นมาตรฐาน
ออกแบบให้สามารถใช้งานยาวนาถึง 10 ปี
มัลติฟังก์ชั่นหน้าจอ Keypad มี USB Port สำหรับเชื่อมต่อกับซอฟแวร์ ใช้สำหรับตั้งค่าพารามิเตอร์,ตรวจสอบความผิดปกติ,และซ่อมบำรุง
หน้าจอ Keypad ออกแบบมาให้ใช้งานง่าย
มีการ์ดตัวเลือกเสริมสำหรับเชื่อมต่อหลากหลายโปรโตคอล เช่น DeviceNet, CC-Link, RS485, PROFIBUS-DP, PROFINET-RT
