กระบอกลม รุ่น ACE Series

Compact Cylinders - ACE Series

สัญลักษณ์ (Symbol) กระบอกลมคอมแพค รู่น ACE Series

ชื่อรุ่น	รูปสัญลักษณ์	คำอธิบาย
กระบอกลมคอมแพ็ค รุ่น ACE, ACE-S		กระบอกลม รุ่น ACE: กระบอกลมคอมแพค รุ่นมาตรฐาน ทำงานสองทาง (Compact Cylinder Double Acting)
		กระบอกลม รุ่น ACE-S: กระบอกลมคอมแพค รุ่นมาตรฐาน ทำงานสองทางมีแม่เหล็ก
กระบอกลมคอมแพ็ค รุ่น ASE, ASE-S		กระบอกลม รุ่น ASE:กระบอกลมคอมแพคทำงานทางเดียว ชนิดเคลื่อนที่กลับด้วยสปริงหน้า (Compact Cylinder Single Acting Push Type)
		กระบอกลม รุ่น ASE-S: กระบอกลมคอมแพคทำงานทางเดียว ชนิดเคลื่อนที่กลับด้วยสปริงหน้ามีแม่เหล็ก
กระบอกลมคอมแพ็ค รุ่น ATE, ATE-S		กระบอกลม รุ่น ATE: กระบอกลมคอมแพคทำงานทางเดียว ชนิดเคลื่อนที่กลับด้วยสปริงหลัง (Compact Cylinder Single Acting Pull Type)
		กระบอกลม รุ่น ATE-S: กระบอกลมคอมแพคทำงานทางเดียว ชนิดเคลื่อนที่กลับด้วยสปริงหลังมีแม่เหล็ก
กระบอกลมคอมแพ็ค รุ่น ACEJ, ACEJ-S		กระบอกลม รุ่น ACEJ: กระบอกลมคอมแพคทำงานสองทางชนิดก้านสูบสองข้าง แบบปรับระยะได้ (Compact Cylinder Double Acting Type, Adjustable Stroke)
		กระบอกลม รุ่น ACEJ-S: กระบอกลมคอมแพคทำงานสองทางชนิดก้านสูบสองข้าง แบบปรับระยะได้มีแม่เหล็ก
กระบอกลมคอมแพ็ค รุ่น ACED, ACED-S		กระบอกลม รุ่น ACED: กระบอกลมคอมแพคทำงานสองทางชนิดก้านสูบสองข้าง (Compact Cylinder Double Acting Type (Double Rod))
		กระบอกลม รุ่น ACED-S: กระบอกลมคอมแพคทำงานสองทางชนิดก้านสูบสองข้างมีแม่เหล็ก
กระบอกลมคอมแพ็ค รุ่น TACE, TACE-S		กระบอกลม รุ่น TACE: กระบอกลมคอมแพคทำงานสองทางแบบก้านลูกสูบไม่หมุน (Compact Cylinder Double Acting Non-Rotating with Yoke)
		กระบอกลม รุ่น TACE-S: กระบอกลมคอมแพคทำงานสองทางแบบก้านลูกสูบไม่หมุนมีแม่เหล็ก

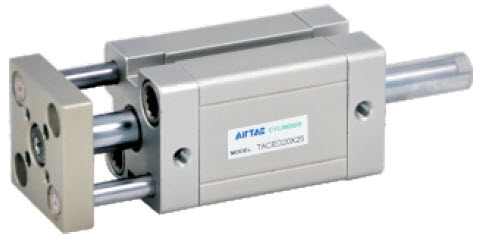

กระบอกลมคอมแพ็ค รุ่น TACED, TACED-S		กระบอกลม รุ่น TACED: กระบอกลมคอมแพคทำงานสองทางชนิดก้านสูบสองข้างแบบก้านลูกสูบไม่หมุน (Compact Cylinder Double Acting Non-Rotating with Yoke (Double Rod))
		กระบอกลม รุ่น TACED-S: กระบอกลมคอมแพคทำงานสองทางชนิดก้านสูบสองข้างแบบก้านลูกสูบไม่หมุนมีแม่เหล็ก

---

Features | กระบอกลม รุ่น ACE Series

1. In accordance with ISO21287 standard, the mounting size is vogue.
2. The cylinder body connects with the threads of the front and back cover, forming high strength and convenient maintenance.
3. The internal diameter of the body is treated with rolling followed by the treatment of hard anodizing, forming an excellent abrasion resistance and durability.
4. The seal of piston adopts heterogeneous two-way seal structure. It has compact dimension and the function of oil reservation.
5. Compact structure can effectively save fifty percent installation space with ISO15552 standard cylinder.
6. There are magnetic switch slots around the cylinder body, which is convenient to install inducting switch.
7. Bumper is available and it can availably absorb excrescent energy.
8. Installing accessories with various specifications are optional.

Specification | กระบอกลม รุ่น ACE Series

Item\Manifold Model		12	16	20	25	32	40	50	63	80	100	125
Acting type		Double acting
		Single acting-Push, Single acting_Pull type										-
Fluid		Air (to be filtered by 40 µm filter element)
Operating pressure	Double acting	0.1~1.0 MPa (14~145 psi)
	Single acting	0.2~1.0 MPa (28~145 ps)
Proof pressure		1.5 MPa (215 psi)
Temperature		-20~80 °C
Speed range mm/s		Double acting: 30~500 Single acting: 50~500
Stroke tolerance		Stroke ≤ 150+1.0 Stroke ≥ 150+1.4
Cushion type		Bumper
Port size [Note 1]		M5x0.8				1/8"						1/4"

[Note 1] G thread is available
Add) Refer to P519 for detail of sensor switch.

Ordering Code | กระบอกลม รุ่น ACE Series

ตัวอย่างการเลือก Code: ACEJ₁ 20₂ 30₃ 30₄ S₅ B₆ [ ]₇ G₈

Model	Bore size	Stroke	Adijustable Stroke	Magnet	Rod type	Mounting type [note1]		Thread type [note 2]
ACE : compact cylinder (double acting)	12 16 20 25 32 40 50 63 80 100 125	Reder to stroke table for details	No this code	Blank: without magnet S: with magnet	Blank: Female thread B: Male thread	Blank: No accessories FA : FA type FB : FB type CA : CA type CB : CB type	CR: CR type FTC: FTC type LB: LB type SDB: SDB type	ฺBlack:PT G: G
ASE : Compact Cylinder (Single acting-push)	12 16 20 25 32 40 50 63 80 100
ATE : Compact Cylinder (Single acting -pull)
TACE: Compact Cylinder(Double acting non-rotating with yoke)					No this code	Blank: No aceessories FB: FB type CA: CA Type	CB : CB Type CR : CR Type FTC : FTC type
TACED: Compact Cylinder (Double acting non-rotating with yoke)						Blank: No accessories FB: FB type
ACED: Compact Cylinder (Double rod)	12 16 20 25 32 40 50 63 80 100 125				Blank : Female thread B: Male thread	Blank: accessories FA: FA type FTC: FTC type LB: LB type
ACEJ: Compact Cylinder (adjustable stroke)			10 20 30 40 50 75 100

1. [Note 1]please refer to page 289-291 for accessory parts; CR must be used with CB, SDB must be used CA, FTC must be used with. TCM2.
2. [Note 2] Standard thead is blank here.

Inner structure and material of major parts | กระบอกลม รุ่น ACE Series

Dimensions | กระบอกลม รุ่น ACE Series

Remark: The dimensions of magnet type cylinder are the same as non-magnet type cylinder. please refer to page 288 for male thread dimensions.
