OMRON Photoelectric Sensor - E3Z-LT / LR / LL series

Model Numbers | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

Sensors

Sensing method	Appearance	Connection method	Response time	Sensing distance (Red light)	Model
					NPN output	PNP output
Through- beam (Emitter + Receiver)		Pre-wired (2 m)	1 ms	60 m	E3Z-LT61 2M Emitter E3Z-LT61-L 2M Receiver E3Z-LT61-D 2M	E3Z-LT81 2M Emitter E3Z-LT81-L 2M Receiver E3Z-LT81-D 2M
		Connector (M8, 4 pins)			E3Z-LT66 Emitter E3Z-LT66-L Receiver E3Z-LT66-D	E3Z-LT86 Emitter E3Z-LT86-L Receiver E3Z-LT86-D
Retro- reflective with MSR function		Pre-wired (2 m)		*2 15 m (300 mm) (Using E39-R1) 7 m (200 mm) (Using E39- R12) 7 m (200 mm) (Using E39-R6)	E3Z-LR61 2M	E3Z-LR81 2M
		Connector (M8, 4 pins)			E3Z-LR66	E3Z-LR86
Distance- settable (BGS Models)		Pre-wired (2 m)		20 to 40 mm (Min. distance set) 20 to 300 mm (Max. distance set)	E3Z-LL61 2M	E3Z-LL81 2M
		Connector (M8, 4 pins)			E3Z-LL66	E3Z-LL86
		Pre-wired (2 m)	0.5 ms	25 to 40 mm (Min. distance set) 25 to 300 mm (Max. distance set)	E3Z-LL63 2M	E3Z-LL83 2M
		Connector (M8, 4 pins)			E3Z-LL68	E3Z-LL88

1. The Reflector is sold separately. Select the Reflector model most suited to the application.
2. Values in parentheses indicate the minimum required distance between the Sensor and Reflector.

Accessories

Slits

(A Slit is not provided with a Through-beam Sensor. Order a Slit separately if required.)

Slit width	Sensing distance	Minimum detectable object (reference value)	Model	Contents
0.5 mm dia.	3 m	0.1 mm dia.	E39-S65A	One set (contains Slits for both the Emitter and Receiver)

Reflectors

(A Reflector is required for each Retro-reflective Sensor: A Reflector is not provided with the Sensor. Be sure to order a Reflector.)

Name	Sensing distance		Model	Remarks
	Rated value	Reference value
Reflector	-	15 m (300 mm)	E39-R1	Retro-reflective models are not provided with Reflectors. Separate the Sensor and the Reflector by at least the distance given in parentheses. The MSR function is enabled.
	7 m (200 mm)	-	E39-R12
	-	7 m (200 mm)	E39-R6

Note: If you use the Reflector at any distance other than the rated distance, make sure that the stability indicator lights properly when you install the Sensor.

Mounting Brackets

A Mounting Bracket is not provided with the Sensor. Order a Mounting Bracket separately if required.

Appearance	Model	Quantity	Remarks
	E39-L153 *1	1	Mounting Brackets
	E39-L104 *1	1
	E39-L43 *2	1	Horizontal Mounting Bracket
	E39-L142 *2	1	Horizontal Protective Cover Bracket
	E39-L44	1	Rear Mounting Bracket
	E39-L98 *2	1	Metal Protective Cover Bracket
	E39-L150	1 set	(Sensor adjuster) Easily mounted to the aluminum frame rails of conveyors and easily adjusted. For left to right adjustment
	E39-L151	1 set
	E39-L144 *2	1	Compact Protective Cover Bracket (For E3Z only)

Note: When using a Through-beam Sensor, order one Mounting Bracket for the Receiver and one for the Emitter

1. Cannot be used for Standard Connector models with mounting surface on the bottom. In that case, use Pre-wired Connector models.
2. Cannot be used for Standard Connector models.

Sensor I/O Connectors (Sockets on One Cable End)

(Models for Connectors and Pre-wired Connectors: A Connector is not provided with the Sensor. Be sure to order a Connector separately.)

Size	Cable	Appearance		Cable type		Model
M8	Standard	Straight *1		2 m	4-wire	XS3F-M421-402-A
				5 m		XS3F-M421-405-A
		L-shaped *1 *2		2 m		XS3F-M422-402-A
				5 m		XS3F-M422-405-A

Note: When using a Through-beam Sensor, order one Mounting Bracket for the Receiver and one for the Emitter

1. The connector will not rotate after connecting.
2. The cable is fixed at an angle of 180° from the sensor emitter/receiver surface.

Specifications | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

Sensing method		Through-beam	Retro-reflective with MSR function	Distance-settable (BGS models)
Response		Standard response			High-speed response
Model	NPN output	E3Z-LT61/-LT66	E3Z-LR61/-LR66	E3Z-LL61/-LL66	E3Z-LL63/-LL68
	PNP output	E3Z-LT81/-LT86	E3Z-LR81/-LR86	E3Z-LL81/-LL86	E3Z-LL83/-LL88
Sensing distance		60 m	0.2 to 7 m (when using E39-R12)	White paper (100 × 100 mm): 20 to 300 mm Black paper (100 × 100 mm): 20 to 160 mm	White paper (100 × 100 mm): 25 to 300 mm Black paper (100 × 100 mm): 25 to 100 mm
Set distance range		-		White paper (100 × 100 mm): 40 to 300 mm Black paper (100 × 100 mm): 40 to 160 mm	White paper (100 × 100 mm): 40 to 300 mm Black paper (100 × 100 mm): 40 to 100 mm
Spot diameter (reference value)		5-mm dia. at 3 m		0.5-mm dia. at 300 mm
Standard sensing object		Opaque: 12-mm dia. min.	Opaque: 75-mm dia. min.	-
Minimum detectable object (reference value)		6-mm-dia. opaque object at 3 m		0.2-mm-dia. stainless-steel pin gauge at 300 mm
Differential travel		-		5% max. of set distance
Black/white error		-		5% at 160 mm	5% at 100 mm
Directional angle		Receiver: 3 to 15°	-
Light source (wavelength)		Red LD (655 nm), JIS CLass 1, IEC Class 1, FDA Class 2
Power supply voltage		12 to 24 VDC±10%, ripple (p-p): 10% max.
Current consumption		35 mA (Emitter 15 mA, Receiver 20 mA)	30 mA max.
Control output		Load power supply voltage: 26.4 VDC max., Load current: 100 mA max., Open collector output
Residual output voltage		Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.
Output mode switching		Switch to change between light-ON and dark-ON
Protection circuits		Reversed power supply polarity protection, Output short-circuit protection, and Reversed output polarity protection	Reversed power supply polarity protection, Output short-circuit protection, Mutual interference prevention, and Reversed output polarity protection
Response time		Operate or reset: 1 ms max.			Operate or reset: 0.5 ms max.
Sensitivity adjustment		One-turn adjuster		Five-turn endless adjuster
Ambient illumination (Receiver side)		Incandescent lamp: 3,000 lx max. Sunlight: 10,000 lx max.
Ambient temperature range		Operating: -10 to 55°C, Storage: -25 to 70°C (with no icing or condensation)
Ambient humidity range		Operating: 35% to 85%, Storage: 35% to 95% (with no icing or condensation)
Insulation resistance		20 MΩ min. at 500 VDC
Dielectric strength		1,000 VAC, 50/60 Hz for 1 min
Vibration resistance		Destruction: 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Shock resistance		Destruction: 500 m/s2 3 times each in X, Y, and Z directions
Degree of protection		IP67 (IEC 60529)
Connection method		Pre-wired cable (standard length: 2 m): E3Z-L[][]1/-L[][]3 Standard M8 Connector: E3Z-L[][]6/-L[][]8
Indicator		Operation indicator (orange) Stability indicator (green) Emitter for Through-bream Models has power indicator (orange) only.
Weight (packed state)	Pre-wired cable (2 m)	Approx. 120 g	Approx. 65 g
	Standard Connector	Approx. 30 g	Approx. 20 g
Material	Case	PBT (polybutylene terephthalate)
	Lens	Modified polyarylate resin	Methacrylic resin
Accessories		Instruction manual (Neither Reflectors nor Mounting Brackets are provided with any of the above models.)

Dimensions | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

Tolerance class IT16 applies to dimensions in this datasheet unless otherwise specified.

Sensors

Through-beam *
Pre-wired Models
E3Z-LT61, E3Z-LT81

Through-beam *
Standard Connector Models
E3Z-LT66, E3Z-LT86

* Models numbers for Through-beam Sensors (E3Z-LT[][]) are for sets that include both the Emitter and Receiver. The model number of the Emitter is expressed by adding "-L" to the set model number (example: E3Z-LT61-L 2M), the model number of the Receiver, by adding "-D"(example: E3Z-LT61-D 2M.) Refer to Ordering Information to confirm model numbers for Emitter and Receivers.

Retro-reflective Models
Pre-wired Models
E3Z-LR61, E3Z-LR81

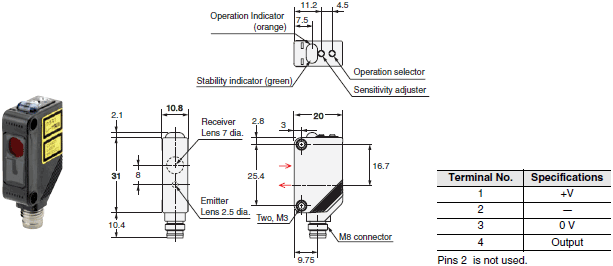

Retro-reflective Models
Standard Connector Models
E3Z-LR66, E3Z-LR86

BGS Models
Pre-wired Models
E3Z-LL61, E3Z-LL81
E3Z-LL63, E3Z-LL83

BGS Models
Standard M8 Connector Models
E3Z-LL66, E3Z-LL86
E3Z-LL68, E3Z-LL88

Accessories (Order Separately)

Slit
E39-S65A

Material
SUS301 stainless steel

Reflector
E39-R1

Materials Reflective surface: Acrylic Rear surface: ABS

Reflector
E39-R6

Materials Reflective surface: Acrylic Rear surface: ABS

Reflector
E39-R12

Note:Materials
Reflector: Polycarbonate (surface), Acrylic (interior)
Frame: ABS

Features | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

• Safety and reliability with laser class 1 (JIS and IEC).
• Product lineup includes models with distance setting without influence of color.
• Maximum ambient operating temperature of 55°C and waterproof construction in E3Z class

---

Properties | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

Photoelectric Sensor Built-in Amplifier	E3Z-LT / LR / LL
Sensing distance	60m, 0.2 - 7 m
	White paper: 20 to 300 mm
	Black paper: 20 to 160 mm
Spot diameter	Ø5mm ที่ 3m, Ø0.5 mm ที่ 300 mm
Current consumption	30 mA max., 35 mA max
Power supply voltage	12 to 24 VDC±10%
Degree of protection	IP67
Material	PBT (polybutylene terephthalate)

เลือกรุ่นสินค้า | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

เซนเซอร์

วิธีการตรวจจับ	ลักษณะ	วิธีการเชื่อมต่อ	เวลาในการตอบสนอง	ระยะการตรวจจับ (แสงสีแดง)	รุ่นสินค้า
					เอาต์พุต NPN	เอาต์พุต PNP
Through-beam (ตัวส่ง +ตัวรับ)		มีสายในตัว (2 ม.)	1 มิลลิวินาที	60 ม.	E3Z-LT61 2M Emitter E3Z-LT61-L 2M Receiver E3Z-LT61-D 2M	E3Z-LT81 2M Emitter E3Z-LT81-L 2M Receiver E3Z-LT81-D 2M
		คอนเนคเตอร์ (M8, 4 พิน)			E3Z-LT66 Emitter E3Z-LT66-L Receiver E3Z-LT66-D	E3Z-LT86 Emitter E3Z-LT86-L Receiver E3Z-LT86-D
Retro-reflective พร้อมฟังก์ชัน MSR		มีสายในตัว (2 ม.)		*2 15 ม. (300 มม.) (ใช้ E39-R1) 7 ม. (200 มม.) (ใช้ E39- R12) 7 ม. (200 มม.) (ใช้ E39-R6)	E3Z-LR61 2M	E3Z-LR81 2M
		คอนเนคเตอร์ (M8, 4 พิน)			E3Z-LR66	E3Z-LR86
สามารถตั้งระยะได้ (รุ่น BGS)		มีสายในตัว (2 ม.)		20 ถึง 40 มม. (กำหนดระยะต่ำสุด) 20 ถึง 300 มม. (กำหนดระยะสูงสุด)	E3Z-LL61 2M	E3Z-LL81 2M
		คอนเนคเตอร์ (M8, 4 พิน)			E3Z-LL66	E3Z-LL86
		มีสายในตัว (2 ม.)	0.5 มิลลิวินาที	25 ถึง 40 มม. (กำหนดระยะขั้นต่ำ) 25 ถึง 300 มม. (กำหนดระยะขั้นสูง)	E3Z-LL63 2M	E3Z-LL83 2M
		อนเนคเตอร์ (M8, 4 พิน)			E3Z-LL68	E3Z-LL88

1. แผ่นสะท้อนแสงแยกจำหน่าย เลือกรุ่นแผ่นสะท้อนที่เหมาะกับการใช้งานมากที่สุด
2. ค่าในวงเล็บระบุระยะห่างขั้นต่ำที่ต้องการระหว่างเซนเซอร์และแผ่นสะท้อนแสง

อุปกรณ์เสริม

โครงยึด(Slits)

(ไม่มี Slit มาพร้อมเซ็นเซอร์Through-beamสั่ง Slit แยกต่างหากหากจำเป็น)

ความกว้าง ของ Slit	ระยะการ ตรวจจับ	วัตถุที่ตรวจจับได้ต่ำที่สุด (ค่าอ้างอิง)	รุ่น	เนื้อหา
0.5 มม.	3 ม.	0.1 มม.	E39-S65A	หนึ่งชุด (มีโครงยึดสำหรับทั้งตัวส่งและตัวรับ)

แผ่นสะท้อน

(จำเป็นต้องมีแผ่นสะท้อนสำหรับเซนเซอร์แบบ Retro-reflective แต่ละตัว: เซนเซอร์ไม่มีแผ่นสะท้อนแสงโปรดสั่งซื้อแผ่นสะท้อนแสง)

รายการ	ระยะตรวจจับ		รุ่น	หมายเหตุ
	ระยะทั่วไป	ระยะอ้างอิง
แผ่นสะท้อน	-	15 ม. (300 มม.)	E39-R1	รุ่น Retro-reflective ไม่มีตัวสะท้อนแสง แยกเซนเซอร์และตัวสะท้อนแสงอย่างน้อยที่สุด ระยะทางที่กำหนดในวงเล็บ เปิดใช้งานฟังก์ชัน MSR
	7 ม. (200 มม.)	-	E39-R12
	-	7 ม. (200 มม.)	E39-R6

หมายเหตุ : หากคุณใช้แผ่นสะท้อนแสงในระยะอื่น ๆ นอกเหนือจากระยะที่กำหนดตรวจสอบให้แน่ใจว่าไฟแสดงความเสถียรสว่างขึ้นอย่างถูกต้องเมื่อติดตั้งเซนเซอร์

โครงยึด

โครงยึดไม่ได้ติดกับเซนเซอร์ สั่งซื้อขายึดแยกต่างหากหากจำเป็น

ลักษณะ	รุ่น	ปริมาณ	หมายเหตุ
	E39-L153 *1	1	โครงยึด
	E39-L104 *1	1
	E39-L43 *2	1	โครงยึดแนวนอน
	E39-L142 *2	1	ตัวยึดแบบฝาครอบป้องกันแนวนอน
	E39-L44	1	โครงยึดด้านหลัง
	E39-L98 *2	1	ตัวยึดแบบฝาครอบป้องกันโลหะ
	E39-L150	1 set	(ตัวปรับเซนเซอร์) ติดตั้งเข้ากับรางโครงอลูมิเนียมของสายพานลำเลียงได้อย่างง่ายดายและปรับเปลี่ยนได้ง่าย สำหรับการปรับซ้ายไปขวา
	E39-L151	1 set
	E39-L144 *2	1	ตัวยึดแบบฝาครอบป้องกันขนาดกะทัดรัด (สำหรับ E3Z เท่านั้น)

หมายเหตุ: เมื่อใช้เซนเซอร์แบบ Through-beam ให้สั่งโครงยึดสำหรับตัวรับหนึ่งตัวและอีกตัวสำหรับตัวส่ง

1. ไม่สามารถใช้กับคอนเนคเตอร์มาตรฐานรุ่นที่มีพื้นผิวยึดที่ด้านล่าง ในกรณีนั้นให้ใช้รุ่นคอนเนคเตอร์แบบมีสายในตัว
2. ไม่สามารถใช้กับรุ่นคอนเนคเตอร์มาตราฐาน

เซ็นเซอร์ I/O คอนเนคเตอร์ (ซ็อกเก็ตที่ปลายสายด้านหนึ่ง)

รุ่นสำหรับคอนเนคเตอร์และคอนเนคเตอร์แบบมีสายในตัว: ไม่มีเชื่อมต่อมากับเซนเซอร์ อย่าลืมสั่งซื้อคอนเนคเตอร์แยกต่างหาก

ขนาด	สายเคเบิล	ลักษณะ		ประเภทสาย		รุ่น
M8	Standard	Straight *1		2 m	4-wire	XS3F-M421-402-A
				5 m		XS3F-M421-405-A
		L-shaped *1 *2		2 m		XS3F-M422-402-A
				5 m		XS3F-M422-405-A

หมายเหตุ: 1. เมื่อใช้รุ่น Through-beam ให้สั่งคอนเนคเตอร์หนึ่งตัวสำหรับตัวรับและอีกตัวหนึ่งสำหรับตัวส่ง

1. คอนเนคเตอร์จะไม่หมุนหลังจากเชื่อมต่อ
2. สายเคเบิลคงที่ ที่มุม180° จากพื้นผิวตัวส่ง / ตัวรับเซ็นเซอร์

ข้อมูลทางเทคนิค | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

Sensing method		Through-beam	Retro-reflective with MSR function	Distance-settable (BGS models)
Response		Standard response			High-speed response
Model	NPN output	E3Z-LT61/-LT66	E3Z-LR61/-LR66	E3Z-LL61/-LL66	E3Z-LL63/-LL68
	PNP output	E3Z-LT81/-LT86	E3Z-LR81/-LR86	E3Z-LL81/-LL86	E3Z-LL83/-LL88
Sensing distance		60 m	0.2 to 7 m (when using E39-R12)	White paper (100 × 100 mm): 20 to 300 mm Black paper (100 × 100 mm): 20 to 160 mm	White paper (100 × 100 mm): 25 to 300 mm Black paper (100 × 100 mm): 25 to 100 mm
Set distance range		-		White paper (100 × 100 mm): 40 to 300 mm Black paper (100 × 100 mm): 40 to 160 mm	White paper (100 × 100 mm): 40 to 300 mm Black paper (100 × 100 mm): 40 to 100 mm
Spot diameter (reference value)		5-mm dia. at 3 m		0.5-mm dia. at 300 mm
Standard sensing object		Opaque: 12-mm dia. min.	Opaque: 75-mm dia. min.	-
Minimum detectable object (reference value)		6-mm-dia. opaque object at 3 m		0.2-mm-dia. stainless-steel pin gauge at 300 mm
Differential travel		-		5% max. of set distance
Black/white error		-		5% at 160 mm	5% at 100 mm
Directional angle		Receiver: 3 to 15°	-
Light source (wavelength)		Red LD (655 nm), JIS CLass 1, IEC Class 1, FDA Class 2
Power supply voltage		12 to 24 VDC±10%, ripple (p-p): 10% max.
Current consumption		35 mA (Emitter 15 mA, Receiver 20 mA)	30 mA max.
Control output		Load power supply voltage: 26.4 VDC max., Load current: 100 mA max., Open collector output
Residual output voltage		Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.
Output mode switching		Switch to change between light-ON and dark-ON
Protection circuits		Reversed power supply polarity protection, Output short-circuit protection, and Reversed output polarity protection	Reversed power supply polarity protection, Output short-circuit protection, Mutual interference prevention, and Reversed output polarity protection
Response time		Operate or reset: 1 ms max.			Operate or reset: 0.5 ms max.
Sensitivity adjustment		One-turn adjuster		Five-turn endless adjuster
Ambient illumination (Receiver side)		Incandescent lamp: 3,000 lx max. Sunlight: 10,000 lx max.
Ambient temperature range		Operating: -10 to 55°C, Storage: -25 to 70°C (with no icing or condensation)
Ambient humidity range		Operating: 35% to 85%, Storage: 35% to 95% (with no icing or condensation)
Insulation resistance		20 MΩ min. at 500 VDC
Dielectric strength		1,000 VAC, 50/60 Hz for 1 min
Vibration resistance		Destruction: 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Shock resistance		Destruction: 500 m/s2 3 times each in X, Y, and Z directions
Degree of protection		IP67 (IEC 60529)
Connection method		Pre-wired cable (standard length: 2 m): E3Z-L[][]1/-L[][]3 Standard M8 Connector: E3Z-L[][]6/-L[][]8
Indicator		Operation indicator (orange) Stability indicator (green) Emitter for Through-bream Models has power indicator (orange) only.
Weight (packed state)	Pre-wired cable (2 m)	Approx. 120 g	Approx. 65 g
	Standard Connector	Approx. 30 g	Approx. 20 g
Material	Case	PBT (polybutylene terephthalate)
	Lens	Modified polyarylate resin	Methacrylic resin
Accessories		Instruction manual (Neither Reflectors nor Mounting Brackets are provided with any of the above models.)

ขนาด | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

Tolerance class IT16 applies to dimensions in this datasheet unless otherwise specified.

Sensors

Through-beam *
Pre-wired Models
E3Z-LT61, E3Z-LT81

Through-beam *
Standard Connector Models
E3Z-LT66, E3Z-LT86

* Models numbers for Through-beam Sensors (E3Z-LT[][]) are for sets that include both the Emitter and Receiver. The model number of the Emitter is expressed by adding "-L" to the set model number (example: E3Z-LT61-L 2M), the model number of the Receiver, by adding "-D"(example: E3Z-LT61-D 2M.) Refer to Ordering Information to confirm model numbers for Emitter and Receivers.

Retro-reflective Models
Pre-wired Models
E3Z-LR61, E3Z-LR81

Retro-reflective Models
Standard Connector Models
E3Z-LR66, E3Z-LR86

BGS Models
Pre-wired Models
E3Z-LL61, E3Z-LL81
E3Z-LL63, E3Z-LL83

BGS Models
Standard M8 Connector Models
E3Z-LL66, E3Z-LL86
E3Z-LL68, E3Z-LL88

Accessories (Order Separately)

Slit
E39-S65A

Material
SUS301 stainless steel

Reflector
E39-R1

Materials Reflective surface: Acrylic Rear surface: ABS

Reflector
E39-R6

Materials Reflective surface: Acrylic Rear surface: ABS

Reflector
E39-R12

Note:Materials
Reflector: Polycarbonate (surface), Acrylic (interior)
Frame: ABS

คุณสมบัติ | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

• ปลอดภัยและเชื่อถือได้ด้วยเลเซอร์คลาส 1 (JIS และ IEC)
• กลุ่มผลิตภัณฑ์ประกอบด้วยรุ่นที่มีการตั้งค่าระยะห่างโดยไม่กระทบกับสี
• อุณหภูมิในการทำงานสูงสุด 55°C และโครงสร้างกันน้ำในระดับ E3Z

ข้อมูลจำเพาะ | Photoelectric Sensor Built-in Amplifier - E3Z-LT / LR / LL series

Photoelectric Sensor Built-in Amplifier	E3Z-LT / LR / LL
ระยะตรวจจับ	60 ม., 0.2 - 7 ม.
	กระดาษขาว: 20 - 300 มม.
	กระดาษขาว: 20 - 160 มม.
เส้นผ่านศูนย์กลางของจุด	Ø5 มม. ที่ 3 ม., Ø0.5 มม. ที่ 300 มม.
การใช้กระแส	สูงสุด 30 มิลลิแอมป์, สูงสุด 35 มิลลิแอมป์
แรงดันไฟฟ้า	12 - 24 VDC ± 10%
ระดับการป้องกัน	IP67
วัสดุ	PBT (โพลีบิวลีนเทเรฟทาเลต)
