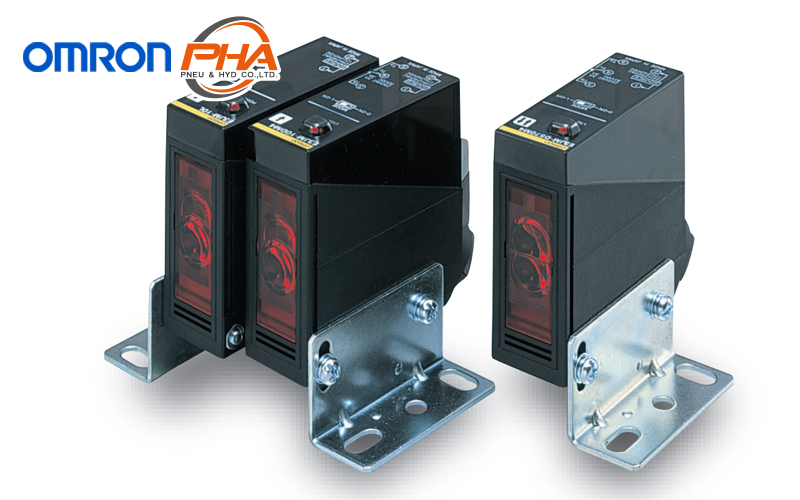

Photoelectric Sensor Built-in Amplifier - E3JM series

Download PDF
Photoelectric Sensor Built-in Amplifier - E3JM series
OMRON Photoelectric Sensor Built-in Amplifier - E3JM series
Model Numbers
Specifications
Dimensions
Features

Model Numbers | Photoelectric Sensor Built-in Amplifier - E3JM series

Caution for Through-beam Type of E3JM/E3JK

In order to get CCC and CE marks of certification, a design change was made for E3JM/E3JK. The receivers and emitters of the former product and the redesigned product are not interchangeable. Using these products together could lead to operation failure. When either a receiver or an emitter needs replacement, please change both as a set.
Look for the "N" suffix on the product code to indicate the new, redesigned version. Consult the table below for use of the former and redesigned receivers and emitters.

EmitterReceiverOperation
Former emitter Former receiver OK
Redesigned emitter Redesigned receiver OK
Redesigned emitter Former receiver OK
Former emitter Redesigned receiver NG

Sensors

Connection method: Terminal block
Operation mode: Light-ON, Dark-ON (switch selectable)

Sensing
method		AppearanceSen-
sing
dist-
ance		Output
config-
uration		Func-
tions		Model
Conduit socket
thread size:
PF1/2		Conduit socket
thread size:
PG13.5		Conduit socket
thread size:
1/2-14NPT
UL-listed models
Through-
beam
(Emitter +
Receiver) *		 421_lu_1_1 10 m
(Infrared
light)		 Relay --- E3JM-10M4-NN E3JM-10M4-G-NN E3JM-10M4-NN-US
421_lu_1_4 E3JM-10M4T-NN E3JM-10M4T-G-NN E3JM-10M4T-NN-US
DC SSR --- E3JM-10S4-NN E3JM-10S4-G-NN E3JM-10S4-NN-US
421_lu_1_4 E3JM-10S4T-NN E3JM-10S4T-G-NN E3JM-10S4T-NN-US
Retro-
reflective
with MSR
function		 421_lu_1_2
E39-R1
(provided)		 4 m
(Red
light)		 Relay --- E3JM-R4M4 E3JM-R4M4-G E3JM-R4M4-US
421_lu_1_4 E3JM-R4M4T E3JM-R4M4T-G E3JM-R4M4T-US
DC SSR --- E3JM-R4S4 E3JM-R4S4-G E3JM-R4S4-US
421_lu_1_4 E3JM-R4S4T E3JM-R4S4T-G E3JM-R4S4T-US
Diffuse-
reflective		 421_lu_1_3 700 mm
(Infrared
light)		 Relay --- E3JM-DS70M4 E3JM-DS70M4-G E3JM-DS70M4-US
421_lu_1_4 E3JM-DS70M4T E3JM-DS70M4T-G E3JM-DS70M4T-US
DC SSR --- E3JM-DS70S4 E3JM-DS70S4-G E3JM-DS70S4-US
421_lu_1_4 E3JM-DS70S4T E3JM-DS70S4T-G E3JM-DS70S4T-US

Through-beam Sensors are sold in sets that include both the Emitter and Receiver. An order for the Emitter or Receiver alone cannot be accepted. Note: Tightening nuts, washers, and rubber bushings are not provided with UL-listed models.

Accessories (Order Separately)

Slit

(A Slit is not provided with the Sensor for through-beam. Order a Slit separately if required.)

Slit widthSensing distanceMinimum detectable object
(reference value)		ModelQuantityRemarks
1 mm ×
20 mm		 E3JM-10[]4(T)-NN 1.2 m 1-mm dia. E3a9-S39 1 Slit each for the
Emitter and Receiver
(2 Slits total)		 (Seal-type long slit)
Can be used with the
E3JM-10[]4(T)-NN,
E3JM-10[]4(T)-G-NN and
E3JM-10[]4(T)-NN-US Models.

Reflectors

(A Reflector is required for each Retro-reflective Sensor.)
The E39-R1 Reflector is provided with the Sensor. Order other Reflectors separately if required.

NameSensing distanceModelQuantityRemarks
Reflectors E3JM-R4[]4(T) 4 m E39-R1 1 Provided with the E3JM-R4[]4(T),
E3JM-R4[]4(T)-G and E3JM-R4[]4(T)-US
Models.

Note: Refer to Reflectors on E39-L/E39-S/E39-R on your OMRON website for details.

Mounting Bracket

Some Mounting Brackets are provided with the Sensor. Order other Mounting Brackets separately if required. (Refer to E39-L/E39-S/E39-R)

AppearanceModelQuantityRemarks
421_lu_4_1 E39-L53 1 Provided with the E3JM.
421_lu_4_2 E39-L51 1 Height of optical axis can be adjusted.

Note:

  1. When using a Through-beam Sensor, order one Connector for the Receiver and one for the Emitter.
  2. Refer to Mounting Brackets on E39-L/E39-S/E39-R on your OMRON website for details.

Specifications| Photoelectric Sensor Built-in Amplifier - E3JM series

Sensing methodThrough-beam modelRetro-reflective model
(with MSR function)		Diffuse-reflective model
ModelE3JM-10[]4(T)-NN
E3JM-10[]4(T)-G-NN
E3JM-10[]4(T)-NN-US		E3JM-R4[]4(T)
E3JM-R4[]4(T)-G
E3JM-R4[]4(T)-US		E3JM-DS70[]4(T)
E3JM-DS70[]4(T)-G
E3JM-DS70[]4(T)-US
Sensing distance 10 m 4 m (When using E39-R1) White paper (200 × 200 mm):
700 mm
Standard sensing object Opaque: 14.8-mm dia. min. Opaque: 75-mm dia. min. ---
Differential travel --- 20% max. of sensing distance
Directional angle Both Emitter and Receiver
3° to 20°		 1° to 5° ---
Light source (wavelength) Infrared LED (950 nm) Red LED (660 nm) Infrared LED (950 nm)
Power supply voltage 12 to 240 VDC±10%, ripple (p-p): 10% max.
24 to 240 VAC±10%, 50/60 Hz
Power
consump-
tion		DC 3 W max. (Emitter 1 W max.
Receiver 2 W max.)		 2 W max.
AC 3 W max. (Emitter 1 W max.
Receiver 2 W max.)		 2 W max.
Control output Relay output (E3JM-[][]M4 (T)(-[]) model):
SPDT, 250 VAC, 3A (cosφ=1) max., 5 VDC, 10 mA min.
DC SSR output (E3JM-[][]S4 (T)(-[]) model):
48 VDC, 100 mA max. (residual voltage: 2 V max.)
Light-ON/Dark-ON selectable
Life
expectancy
(relay
output)		Mechanical 50,000,000 times min. (switching frequency: 18,000 times/h)
Electrical 100,000 times min. (switching frequency: 1,800 times/h)
Response
time		Relay output (E3JM-[][]M4 (T)(-[]) models) Operate or reset: 30 ms max.
DC SSR
output		 (E3JM-[][]S4 (T)(-[]) models) Operate or reset: 5 ms max.
Sensitivity adjustment --- One-turn adjuster
Timer function * ON-delay/OFF-delay/One-shot delay switch selectable
Delay time: 0.1 to 5 s (adjustable), only for E3JM-[][][]4T(-[])
Ambient illumination
(Receiver side)		 Incandescent lamp: 3,000 lx max.
Ambient temperature
range		 Operating: -25°C to 55°C, Storage: -30°C to 70°C (with no icing or condensation)
Ambient humidity range Operating: 45% to 85% (with no condensation), Storage: 35% to 95% (with no condensation)
Insulation resistance 20 MΩ min. at 500 VDC
Dielectric strength 2,000 VAC, 50/60 Hz for 1 min.
Vibration
resistance		Destruction 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Malfunction 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Shock
resistance		Destruction 500 m/s2 3 times each in X, Y, and Z directions
Malfunction 100 m/s2 3 times each in X, Y, and Z directions
Degree of protection IEC 60529: IP66
Connection method Terminal block
Weight (packed state) Approx. 270 g Approx. 160 g
MaterialCase ABS (Acrylonitril Butadiene Styrene)
Lens Methacrylic resin
Cover Polycarbonate
Mounting
Bracket		 Iron
Accessories Mounting Bracket (with screw), Nuts, Terminal Protection Cover, One set of cable
connection nuts (excluding -US Models), Instruction manual, Reflector (E39-R1: only for
Retro-reflective Sensors)

*The timer cannot be disabled for models with timer functions (E3JM-[][][]4T(-[])).

Dimensions | Photoelectric Sensor Built-in Amplifier - E3JM series

Tolerance class IT16 applies to dimensions in this datasheet unless otherwise specified.

Sensors

E3JM-10[]4(T)-NN
E3JM-10[]4(T)-G-NN
E3JM-10[]4(T)-NN-US

E3JM Dimensions 2

E3JM-R4[]4(T)
E3JM-R4[]4(T)-G
E3JM-R4[]4(T)-US
E3JM-DS70[]4(T)
E3JM-DS70[]4(T)-G
E3JM-DS70[]4(T)-US

E3JM Dimensions 3

Note: Models numbers for Through-beam Sensors (E3JM-10[]4(T)(-G)-NN(-US)) are for sets that include both the Emitter and Receiver.

Accessories (Order separately)

Seal-type Long Slit
E39-S39

E3JM Dimensions 6

Mounting Brackets

Refer to E39-L/E39-S/E39-R on your OMRON website for details.

Features| Photoelectric Sensor Built-in Amplifier - E3JM series

Easy to wire and adjust.

Properties | Photoelectric Sensor Built-in Amplifier - E3JM series

Photoelectric Sensor Built-in AmplifierE3JM
Sensing method Throuh-beam, Retro-Reflective, Diffuse-reflective
Sensing distance 4, 10 m
700 mm
Power supply voltage 12 - 240 VDC
Power consumption 2 W max, 3 W max
Response time Relay output: 30 ms max
DC SSR output: 5 ms
Degree of protection IP66
Material Case ABS

Photoelectric Sensor Built-in Amplifier - E3JM series

ดาวน์โหลดไฟล์ PDF
Photoelectric Sensor Built-in Amplifier - E3JM series
OMRON Photoelectric Sensor Built-in Amplifier - E3JM series
เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
ขนาด
คุณสมบัติ

เลือกรุ่นสินค้า | Photoelectric Sensor Built-in Amplifier - E3JM series

Caution for Through-beam Type of E3JM/E3JK

In order to get CCC and CE marks of certification, a design change was made for E3JM/E3JK. The receivers and emitters of the former product and the redesigned product are not interchangeable. Using these products together could lead to operation failure. When either a receiver or an emitter needs replacement, please change both as a set.
Look for the "N" suffix on the product code to indicate the new, redesigned version. Consult the table below for use of the former and redesigned receivers and emitters.

EmitterReceiverOperation
Former emitter Former receiver OK
Redesigned emitter Redesigned receiver OK
Redesigned emitter Former receiver OK
Former emitter Redesigned receiver NG

เซ็นเซอร์

วิธีการเชื่อมต่อ: เทอร์มินัลบล็อก โหมดการทำงาน: Light-ON, Dark-ON (เลือกสวิตช์ได้)

วิธีการตรวจจับลักษณะระยะการตรวจจับการกำหนด
ค่าเอาต์พุต		ฟังก์ชันรุ่นสินค้า
ขนาดท่อร้อยสายไฟ: PF1 / 2ขนาดท่อร้อยสายไฟ: PG13.5ขนาดท่อร้อยสายไฟ:
1/2-14NPT
รุ่น UL-listed
Through-
beam
(ตัวส่ง + ตัวรับ) *		 421_lu_1_1 10 m
(แสงอินฟราเรด)		 รีเลย์ --- E3JM-10M4-NN E3JM-10M4-G-NN E3JM-10M4-NN-US
421_lu_1_4 E3JM-10M4T-NN E3JM-10M4T-G-NN E3JM-10M4T-NN-US
DC SSR --- E3JM-10S4-NN E3JM-10S4-G-NN E3JM-10S4-NN-US
421_lu_1_4 E3JM-10S4T-NN E3JM-10S4T-G-NN E3JM-10S4T-NN-US
Retro-
reflective
ด้วยฟังก์ชัน MSR		 421_lu_1_2
E39-R1
(provided)		 4 m
(แสงสีแดง)		 รีเลย์ --- E3JM-R4M4 E3JM-R4M4-G E3JM-R4M4-US
421_lu_1_4 E3JM-R4M4T E3JM-R4M4T-G E3JM-R4M4T-US
DC SSR --- E3JM-R4S4 E3JM-R4S4-G E3JM-R4S4-US
421_lu_1_4 E3JM-R4S4T E3JM-R4S4T-G E3JM-R4S4T-US
Diffuse-
reflective		 421_lu_1_3 700 mm
(แสงอินฟราเรด)		 รีเลย์ --- E3JM-DS70M4 E3JM-DS70M4-G E3JM-DS70M4-US
421_lu_1_4 E3JM-DS70M4T E3JM-DS70M4T-G E3JM-DS70M4T-US
DC SSR --- E3JM-DS70S4 E3JM-DS70S4-G E3JM-DS70S4-US
421_lu_1_4 E3JM-DS70S4T E3JM-DS70S4T-G E3JM-DS70S4T-US

เซนเซอร์แบบ Through-beam มีจำหน่ายเป็นชุดที่มีทั้งตัวส่งและตัวรับ ไม่สามารถสั่งซื้อตัวส่งหรือผู้รับเพียงอย่างเดียวได้ หมายเหตุ: หัวน็อตเกลียวหุน, แหวนรองและบุชยางไม่ได้มาพร้อมกับรุ่นที่อยู่ในรายการ UL

อุปกรณ์เสริม (สั่งซื้อแยกต่างหาก)

แผ่นยึด (Slit)

(ไม่ได้ให้สลิทมาพร้อมกับเซนเซอร์ Through-beam) สั่งสลิทแยกต่างหากหากจำเป็น)

ความกว้างของ สลิทระยะการตรวจจับวัตถุเล็กที่สุด
ที่ตรวจจับได้ (ค่าอ้างอิง)		รุ่นปริมาณหมายเหตุ
1 มม. ×
20 มม.		 E3JM-10[]4(T)-NN 1 มม. ×
20 มม.		 1-mm dia. E39-S39 สลิท1 อันต่อตัวรับและตัวส่ง (รวมเป็นแผ่นยึด 2 อัน) (สลิทยาวแบบซีล)
สามารถใช้กับ
รุ่น E3JM-10[]4(T)-NN,
E3JM-10[]4(T)-G-NN และ
E3JM-10[]4(T)-NN-US

แผ่นสะท้อนแสง

(ต้องใช้แผ่นสะท้อนแสงสำหรับเซนเซอร์แบบ Retroreflective) แผ่นสะท้อนแสง E39-R1 มีมาพร้อมกับเซนเซอร์ สั่งซื้อแผ่นสะท้อนแสงอื่น ๆ แยกต่างหากหากจำเป็น

รายการระยะตรวจจับรุ่นปริมาณหมายเหตุ
Reflectors E3JM-R4[]4(T) 4 m E39-R1 1 มาพร้อมกับรุ่น E3JM-R4[]4(T),E3JM-R4[]4(T)-G และ E3JM-R4[]4(T)-US

หมายเหตุ : แผ่นสะท้อนแสงของ E39-L / E39-S / E39-R อ้างอิงจากเว็บไซต์ OMRON สำหรับรายละเอียด

ขายึด

เซนเซอร์บางตัวมีขายึดมาให้ สั่งซื้อขายึดอื่น ๆ แยกต่างหากหากจำเป็น (อ้างถึง E39-L / E39-S / E39-R)

ลักษณะรุ่นปริมาณหมายเหตุ
421_lu_4_1 E39-L53 1 มาพร้อมกับ E3JM.
421_lu_4_2 E39-L51 1 สามารถปรับความสูงของแกนออปติกได้

หมายเหตุ :

  1. เมื่อใช้รุ่น Through-beam ให้สั่งขายึดหนึ่งตัวสำหรับตัวรับและอีกตัวสำหรับตัวส่ง
  2. อ้างอิงขายึด E39-L / E39-S / E39-R บนเว็บไซต์ OMRON สำหรับรายละเอียด

ข้อมูลทางเทคนิค | Photoelectric Sensor Built-in Amplifier - E3JM series

Sensing methodThrough-beam modelRetro-reflective model
(with MSR function)		Diffuse-reflective model
ModelE3JM-10[]4(T)-NN
E3JM-10[]4(T)-G-NN
E3JM-10[]4(T)-NN-US		E3JM-R4[]4(T)
E3JM-R4[]4(T)-G
E3JM-R4[]4(T)-US		E3JM-DS70[]4(T)
E3JM-DS70[]4(T)-G
E3JM-DS70[]4(T)-US
Sensing distance 10 m 4 m (When using E39-R1) White paper (200 × 200 mm):
700 mm
Standard sensing object Opaque: 14.8-mm dia. min. Opaque: 75-mm dia. min. ---
Differential travel --- 20% max. of sensing distance
Directional angle Both Emitter and Receiver
3° to 20°		 1° to 5° ---
Light source (wavelength) Infrared LED (950 nm) Red LED (660 nm) Infrared LED (950 nm)
Power supply voltage 12 to 240 VDC±10%, ripple (p-p): 10% max.
24 to 240 VAC±10%, 50/60 Hz
Power
consump-
tion		DC 3 W max. (Emitter 1 W max.
Receiver 2 W max.)		 2 W max.
AC 3 W max. (Emitter 1 W max.
Receiver 2 W max.)		 2 W max.
Control output Relay output (E3JM-[][]M4 (T)(-[]) model):
SPDT, 250 VAC, 3A (cosφ=1) max., 5 VDC, 10 mA min.
DC SSR output (E3JM-[][]S4 (T)(-[]) model):
48 VDC, 100 mA max. (residual voltage: 2 V max.)
Light-ON/Dark-ON selectable
Life
expectancy
(relay
output)		Mechanical 50,000,000 times min. (switching frequency: 18,000 times/h)
Electrical 100,000 times min. (switching frequency: 1,800 times/h)
Response
time		Relay output (E3JM-[][]M4 (T)(-[]) models) Operate or reset: 30 ms max.
DC SSR
output		 (E3JM-[][]S4 (T)(-[]) models) Operate or reset: 5 ms max.
Sensitivity adjustment --- One-turn adjuster
Timer function * ON-delay/OFF-delay/One-shot delay switch selectable
Delay time: 0.1 to 5 s (adjustable), only for E3JM-[][][]4T(-[])
Ambient illumination
(Receiver side)		 Incandescent lamp: 3,000 lx max.
Ambient temperature
range		 Operating: -25°C to 55°C, Storage: -30°C to 70°C (with no icing or condensation)
Ambient humidity range Operating: 45% to 85% (with no condensation), Storage: 35% to 95% (with no condensation)
Insulation resistance 20 MΩ min. at 500 VDC
Dielectric strength 2,000 VAC, 50/60 Hz for 1 min.
Vibration
resistance		Destruction 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Malfunction 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Shock
resistance		Destruction 500 m/s2 3 times each in X, Y, and Z directions
Malfunction 100 m/s2 3 times each in X, Y, and Z directions
Degree of protection IEC 60529: IP66
Connection method Terminal block
Weight (packed state) Approx. 270 g Approx. 160 g
MaterialCase ABS (Acrylonitril Butadiene Styrene)
Lens Methacrylic resin
Cover Polycarbonate
Mounting
Bracket		 Iron
Accessories Mounting Bracket (with screw), Nuts, Terminal Protection Cover, One set of cable
connection nuts (excluding -US Models), Instruction manual, Reflector (E39-R1: only for
Retro-reflective Sensors)

*The timer cannot be disabled for models with timer functions (E3JM-[][][]4T(-[])).

ขนาด | Photoelectric Sensor Built-in Amplifier - E3JM series

Tolerance class IT16 applies to dimensions in this datasheet unless otherwise specified.

Sensors

E3JM-10[]4(T)-NN
E3JM-10[]4(T)-G-NN
E3JM-10[]4(T)-NN-US

E3JM Dimensions 2

E3JM-R4[]4(T)
E3JM-R4[]4(T)-G
E3JM-R4[]4(T)-US
E3JM-DS70[]4(T)
E3JM-DS70[]4(T)-G
E3JM-DS70[]4(T)-US

E3JM Dimensions 3

Note: Models numbers for Through-beam Sensors (E3JM-10[]4(T)(-G)-NN(-US)) are for sets that include both the Emitter and Receiver.

Accessories (Order separately)

Seal-type Long Slit
E39-S39

E3JM Dimensions 6

Mounting Brackets

Refer to E39-L/E39-S/E39-R on your OMRON website for details.

คุณสมบัติ | Photoelectric Sensor Built-in Amplifier - E3JM series

ง่ายต่อการต่อสายและปรับ

ข้อมูลจำเพาะ | Photoelectric Sensor Built-in Amplifier - E3JM series

Photoelectric Sensor Built-in AmplifierE3JM
วิธีการตรวจจับ Throuh-beam, Retro-Reflective, Diffuse-reflective
ระยะตรวจจับ 4, 10 m
700 mm
แรงดันไฟฟ้า 12 - 240 VDC
การใช้พลังงาน สูงสุด 2, 3 วัตต์
เวลาตอบสนอง เอาต์พุตรีเลย์ : สูงสุด 30 มิลลิวินาที
เอาต์พุต DC SSR : สูงสุด 5 มิลลิวินาที
ระดับการป้องกัน IP66
วัสดุภายนอก ABS
