Photoelectric Sensor Built-in Amp lifier - E3AS series

Download PDF

Model Numbers

Specifications

Dimensions

Features

Model Numbers | Photoelectric Sensor Built-in Amplifier - E3AS series

E3AS-HL

Line beam type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	---	COM3 (230.4 kbps) *3
Pre-wired (2 m) *1		E3AS-HL500LMN 2M	E3AS-HL500LMT 2M
M8 Connector		E3AS-HL500LMN M3	E3AS-HL500LMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL500LMN-M1TJ 0.3M	E3AS-HL500LMT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-HL150LMN 2M	E3AS-HL150LMT 2M
M8 Connector		E3AS-HL150LMN M3	E3AS-HL150LMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL150LMN-M1TJ 0.3M	E3AS-HL150LMT-M1TJ 0.3M

Spot type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	---	COM3 (230.4 kbps) *3
Pre-wired (2 m) *1		E3AS-HL500MN 2M	E3AS-HL500MT 2M
M8 Connector		E3AS-HL500MN M3	E3AS-HL500MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL500MN-M1TJ 0.3M	E3AS-HL500MT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-HL150MN 2M	E3AS-HL150MT 2M
M8 Connector		E3AS-HL150MN M3	E3AS-HL150MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-HL150MN-M1TJ 0.3M	E3AS-HL150MT-M1TJ 0.3M

*1. Models with 5-m cable length are also available with “5M” suffix. (Example: E3AS-HL500MN 5M/E3AS-HL500LMN 5M)
*2. M8 Pre-wired Connector Models are also availavble. When ordering, add "-M3J 0.3M" to the end of the model number
(e.g., E3AS-HL500MN-M3J 0.3M/E3AS-HL500LMN-M3J 0.3M).
*3. COM2 (38.4kbps) Models are also availavble.

E3AS-F

Metal case type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	---	COM3 (230.4 kbps) *3
Pre-wired (2 m) *1		E3AS-F1500IMN 2M	E3AS-F1500IMT 2M
M8 Connector		E3AS-F1500IMN M3	E3AS-F1500IMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1500IMN-M1TJ 0.3M	E3AS-F1500IMT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-F1000IMN 2M	E3AS-F1000IMT 2M
M8 Connector		E3AS-F1000IMN M3	E3AS-F1000IMT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1000IMN-M1TJ 0.3M	E3AS-F1000IMT-M1TJ 0.3M

Plastic case type

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	---	COM3 (230.4 kbps) *3
Pre-wired (2 m) *1		E3AS-F1500IPN 2M	E3AS-F1500IPT 2M
M8 Connector		E3AS-F1500IPN M3	E3AS-F1500IPT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1500IPN-M1TJ 0.3M	E3AS-F1500IPT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-F1000IPN 2M	E3AS-F1000IPT 2M
M8 Connector		E3AS-F1000IPN M3	E3AS-F1000IPT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-F1000IPN-M1TJ 0.3M	E3AS-F1000IPT-M1TJ 0.3M

E3AS-L

Connection method		Model
	Output	NPN output	PNP output
	IO-Link baud rate	---	COM3 (230.4 kbps) *3
Pre-wired (2 m) *1		E3AS-L200MN 2M	E3AS-L200MT 2M
M8 Connector		E3AS-L200MN M3	E3AS-bL200MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-L200MN-M1TJ 0.3M	E3AS-L200MT-M1TJ 0.3M
Pre-wired (2 m) *1		E3AS-L80MN 2M	E3AS-L80MT 2M
M8 Connector		E3AS-L80MN M3	E3AS-L80MT M3
M12 Pre-wired Smartclick Connector (0.3m) *2		E3AS-L80MN-M1TJ 0.3M	E3AS-L80MT-M1TJ 0.3M

*1. Models with 5-m cable length are also available with “5M” suffix. (Example: E3AS-F1500IMN 5M/E3AS-F1500IPN
5M/E3AS-L200MN 5M)
*2. M8 Pre-wired Connector Models are also availavble. When ordering, add "-M3J 0.3M" to the end of the model number
(e.g., E3AS-F1500IMN-M3J 0.3M/E3AS-F1500IPN-M3J 0.3M/E3AS-L200MN-M3J 0.3M).
*3. COM2 (38.4kbps) Models are also availavble.

Accessories (Sold Separately)

Sensor I/O Connectors (Sockets on One Cable End)

(Models for Connectors / Pre-wired Connectors)
A Sensor I/O Connector is not provided with the Sensor. It must be ordered separately as required.

Round Water-resistant Connectors XS3F-M8 series

Appearance	Cable specification	Cable diameter (mm)	Cable connection direction	Cable length (m)	Sensor I/O Connector model number
M8 Connector	PVC cable	5 dia.	Straight	2	XS3F-M421-402-R
			Straight	5	XS3F-M421-405-R
			Right-angle	2	XS3F-M422-402-R
			Right-angle	5	XS3F-M422-405-R

Note: 1. The XS3W (Socket and Plug on Cable Ends) is also available. Refer to XS3 Series Datasheet (Cat. No. G147).
2. The connectors will not rotate after they are connected.
3. The cable is fixed at an angle of 180° from the sensor emitter/receiver surface.

Round Water-resistant Connectors XS5 series

Appearance	Cable specification	Cable diameter (mm)	Cable connection direction	Cable length (m)	Sensor I/O Connector model number
M12 Smartclick Connector	PVC robot cable	6 dia.	Straight	2	XS5F-D421-D80-F
			Straight	5	XS5F-D421-G80-F
			Right-angle	2	XS5F-D422-D80-F
			Right-angle	5	XS5F-D422-G80-F

Note: 1. The XS5W (Socket and Plug on Cable Ends) is also available. Refer to XS5 on your OMRON website for details.
2. The connectors will not rotate after they are connected.
3. The cable is fixed at an angle of 180° from the sensor emitter/receiver surface.

Mounting Brackets

A Mounting Bracket is not enclosed with the Sensor. Order a Mounting Bracket separately if required.

For E3AS-HL series

Appearance	Model (material)	Pre-wired	M12 Pre-wired Smartclick Connector	M8 Connector
L-shaped Mounting Bracket	E39-L221 (SUS304)	Yes	Yes	---
Horizontal Protective Cover Bracket	E39-L222 (SUS304)	Yes	Yes	---
Rear Mounting Bracket	E39-L223 (SUS304)	Yes	Yes	Yes *2
Robust Mounting Bracket	E39-L224 (SUS304)	Yes	Yes	---
L-shaped Mounting Bracket	E39-L231 (SUS304)	--- *1	--- *1	Yes *3
Horizontal Protective Cover Bracket	E39-L232 (SUS304)	--- *1	--- *1	Yes *3
Robust Mounting Bracket	E39-L234 (SUS304)	--- *1	--- *1	Yes *3
Front Protection Cover	*E39-E19 4**	Yes	Yes	Yes

*1. Can be used for Pre-wired models and M12 Pre-wired Smartclick Connector models. However, confirm the bracket
shape in advance.
*2. Confirm the installation environment and bracket shape of the Sensor I/O Connector to be connected.
*3. Use an L-shaped Sensor I/O Connector. Straight types cannot be installed.
*4. Front Protection Cover is Accessory for E3AS-HL. E3AS-F model and E3AS-L model cannot be installed.

For E3AS-F/L models

Appearance	Model (material)	Pre-wired	M12 Pre-wired Smartclick Connector	M8 Connector
L-shaped Mounting Bracket	E39-L201 (SUS304)	Yes	Yes	---
Horizontal Protective Cover Bracket	E39-L202 (SUS304)	Yes	Yes	---
Rear Mounting Bracket	E39-L203 (SUS304)	Yes	Yes	Yes *2
Robust Mounting Bracket	E39-L204 (SUS304)	Yes	Yes	---
L-shaped Mounting Bracket	E39-L211 (SUS304)	--- *1	--- *1	Yes *3
Horizontal Protective Cover Bracket	E39-L212 (SUS304)	--- *1	--- *1	Yes *3
Robust Mounting Bracket	E39-L214 (SUS304)	--- *1	--- *1	Yes *3

Common to E3AS series

Mounting Bracket is not enclosed with the Sensor. Order a Mounting Bracket separately if required.

Appearance	Model (material)	Pre-wired	M12 Pre-wired Smartclick Connector	M8 Connector
Flexible Mounting Bracket	E39-L261 *1 (SUS304)	Yes	Yes	Yes
Post 50 mm	E39-L262	Yes	Yes	Yes
Post 100 mm	E39-L263	Yes	Yes	Yes
Air Blow Unit	*E39-E16 2**	Yes	Yes	Yes

*1. The Flexible Mounting Bracket is not provided with a Post (E39-L262/E39-L263). It must be ordered separately.
*2. The tube for air is not included.

Specifications | Photoelectric Sensor Built-in Amplifier - E3AS series

E3AS-HL

Sensing method			Triangulation
Model		NPN Output	E3AS-HL500MN	E3AS-HL500LMN	E3AS-HL150MN	E3AS-HL150LMN
Model		PNP Output/COM3	E3AS-HL500MT	E3AS-HL500LMT	E3AS-HL150MT	E3AS-HL150LMT
Sensing distance *1			35 mm to the set distance		35 mm to the set distance
Setting range *1			35 to 500 mm		35 to 150 mm
Standard detectable difference *1			35 to 180 mm: 9 mm 180 to 300 mm: 18 mm 300 to 400 mm: 30 mm 400 to 500 mm: 45 mm at 10 m sec		35 to 50 mm: 1 mm 50 to 100 mm: 2 mm 100 to 150 mm: 4 mm at 10 m sec
Display minimum unit value			1 mm		0.1 mm
Spot size (reference value) *2			2.5 mm × 1.5 mm at distance of 500 mm	18 mm × 1.5 mm at distance of 500 mm	2.5 mm × 1.3 mm at distance of 150 mm	8 mm × 1.3 mm at distance of 150 mm
Light source (wavelength)			Red laser (660 nm), Class1 (IEC/EN60825-1:2014)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			100 mA max.
Input/ output	Control output		Load power supply voltage 30 VDC max. (Class2), the total load current of the two outputs is 100 mA max. Residual voltage (Load current 10 mA max.: 1 VDC max., Load current 10 to 100 mA: 2 VDC max.) Open-collector output (NPN/PNP output depending on model) N.O. (Normally Open) / N.C. (Normally Close) selectable
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
	External input		Laser OFF / Teaching / Zero reset selectable NPN ON time: 0 V short-circuit or 1.5 V or less, OFF time: Power supply voltage short-circuit or open PNP ON time: Power supply voltage short-circuit or within power supply voltage - 1.5 V, OFF time: 0 V short-circuit or open
Response time			1.5 ms / 10 ms / 50 ms selectable
Threshold setting method			Teaching method / Manual Operations / IO-Link communications
Mutual interference prevention			4 units max. (when using the mutual interference prevention function)
Ambient illumination			Receiver surface illuminance: Incandescent lamp: 20,000 lx max., Sunlight: 25,000 lx max. at distance of 250 mm Incandescent lamp: 5,000 lx max., Sunlight: 10,000 lx max. at distance of 500 mm		Receiver surface illuminance: Incandescent lamp: 8,000 lx max., Sunlight: 16,000 lx max.

*1. Measured with OMRON's standard workpiece (White ceramic).
*2. Defined by D4σ method at the maximum sensing distance. Detection may be influenced if there is light leakage outside
the defined region and the surroundings of the target object have a high reflectance in comparison to the target object.
Also, when detecting a workpiece that is smaller than the spot size, a correct value may not be obtained.

E3AS-F

Sensing method			TOF (Time of flight)
Model		Type	Metal case ([]: M), Plastic case ([]: P)
		NPN output	E3AS-F1500I[]N	E3AS-F1000I[]N
		PNP output/ COM3	E3AS-F1500I[]T	E3AS-F1000I[]T
Sensing distance			50 mm to the set distance (White paper or black paper 200 × 200 mm)	50 mm to the set distance (White paper or black paper 200 × 200 mm)
Setting range			100 to 1,500 mm (White paper 200 × 200 mm) 100 to 1,000 mm (Black paper 200 × 200 mm)	100 to 1,000 mm (White paper 200 × 200 mm) 100 to 500 mm (Black paper 200 × 200 mm)
Spot diameter (reference value)			95 mm dia. (at distance of 1,000 mm)
Differential travel			15% max. of set distance (Set distance 200 mm min.)
Reflectivity characteristic (black/white error)			10% max. of set distance (Set distance 200 mm min.)
Light source (wavelength)			Infrared laser (940 nm) Class1 (IEC/EN60825-1:2014)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			30 mA max.
Input/ output	Control output		Load power supply voltage: 30 VDC max., Class2, Load current: 100 mA max. (Residual voltage: Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.) Open-collector output (NPN/PNP output depending on model)
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
Response time			Operate or reset: 150 ms max.	Operate or reset: 90 ms max.
Threshold setting method			Teaching method/IO-Link communications
Ambient illumination			Incandescent lamp: 3,000 lx max., Sunlight: 10,000 lx max.

E3AS-L

Sensing method			Triangulation
Model		NPN Output	E3AS-L200MN	E3AS-L80MN
Model		PNP Output/COM3	E3AS-L200MT	E3AS-L80MT
Sensing distance			10 mm to the set distance (White paper or black paper 100 × 100 mm)
Setting range			40 to 200 mm (White paper or black paper 100 × 100 mm)	20 to 80 mm (White paper or black paper 100 × 100 mm)
Spot diameter (reference value)			25 × 25 mm at distance of 200 mm	4 mm dia. (at distance of 80 mm)
Differential travel			10% max. of set distance	White paper: 2% max. of set distance Black paper: 5% max. of set distance
Reflectivity characteristic (black/white error)			10% max. of set distance	5% max. of set distance
Light source (wavelength)			Red LED (624 nm)	Red LED (650 nm)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			35 mA max.
Input/ output	Control output		Load power supply voltage: 30 VDC max., Class2, Load current: 100 mA max. (Residual voltage: Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.) Open-collector output (NPN/PNP output depending on model)
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
Response time			Operate or reset: 1 ms max.
Threshold setting method			Teaching method/IO-Link communications
Ambient illumination			Incandescent lamp: 3,000 lx max., Sunlight: 10,000 lx max.

Common to E3AS series

Series		E3AS-HL	E3AS-F	E3AS-L
Protection circuits		Power supply reverse polarity protection, Output short-circuit protection, and Output reverse polarity protection
Ambient temperature range		Operating: -10 to 50°C, Storage: -25 to 70°C (with no icing or condensation)	Operating: -20 to 55°C, Storage: -40 to 70°C (with no icing or condensation)	Operating: -25 to 55°C, Storage: -40 to 70°C (with no icing or condensation)
Ambient humidity range		Operating: 35% to 85%, Storage: 35% to 95% (with no condensation)
Insulation resistance		20 MΩ min. at 500 VDC
Dielectric strength		1,000 VAC, 50/60 Hz for 1 min
Vibration resistance		10 to 55 Hz with a 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Shock resistance		500 m/s² for 3 times each in X, Y, and Z directions
Degree of protection		IP67 (IEC60529) and IP67G *1 (JIS C 0920 Annex 1), IP69K (ISO20653)
Indicators		OLED Display (White), Power/Communication indicator (Green), Operation indicator (Orange) IO-Link Communication mode: blinking	Operation indicator (orange), Stability & Communication indicator (green) IO-Link Communication mode: blinking
Connection method		Pre-wired (standard cable length: 2 m), M8 Connector, M12 Pre-wired Smartclick Connector (standard cable length: 0.3m)
Weight (packed state/ Sensor only)	Pre-wired (2 m)	Approx. 180 g/ approx. 110 g	Metal case type: Approx. 135 g/approx. 90 g Plastic case type: Approx. 115 g/approx. 70 g	Approx. 135 g/ approx. 90 g
	M8 Connector	Approx. 120 g/ approx. 50 g	Metal case type: Approx. 75 g/approx. 30 g Plastic case type: Approx. 60 g/approx. 15 g	Approx. 75 g/ approx. 30 g
	M12 Pre-wired Smartclick Connector (0.3m)	Approx. 150 g/ approx. 80 g	Metal case type: Approx. 95 g/approx. 50 g Plastic case type: Approx. 75 g/approx. 30 g	Approx. 95 g/ approx. 50 g
Materials	Case	Stainless steel (SUS316L)	Metal case type: Main unit/mounting part/ connector part Stainless steel (SUS316L) Plastic case type: Main unit Polybutylene terephthalate (PBT) /polycarbonate (PC), Mounting part/connector part Nickel-plated brass	Stainless steel (SUS316L)
	Lens cover and Display	Methacrylic resin (PMMA) (Lens cover: Antifouling coating)
	Indicator	Polyamide 11 (PA11)	Metal case type: Polyamide 11 (PA11) Plastic case type: Polyethersulfone (PES)	Polyamide 11 (PA11)
Main IO-Link functions		Operation mode switching between NO and NC, execution of teaching (2-point teaching, Background teaching), setup of the threshold, timer function of the control output and timer time selecting, Restore Factory Settings, Key Lock (Unlock, Lock, Lock (No Button)), monitor output* (Detection level, Incident light level) * Only for E3AS-HL and E3AS-F
IO-Link Communication specifications	IO-Link specification	Ver. 1.1
	Baud rate	COM3 (230.4 kbps)
	Data length	PD size: 4 bytes, OD size: 1 byte (M-sequence type: TYPE_2_V)		PD size: 1 byte, OD size: 1 byte (M-sequence type: TYPE_2_1)
	Minimum cycle time	COM3: 1.2 ms
Accessories		Instruction manual, compliance sheet, index list (attached for IO-Link type only) E3AS-HL: FDA certification label and Warning label E3AS-F: FDA certification label Note: Mounting Brackets must be ordered separately.

*1. The IP67G is the degree of protection which is defined according to the JIS (Japanese Industrial Standards).
The IP67 indicates the same level of protection as defined by the IEC, and the G indicates that a device has resistance
to oil.

Dimensions | Photoelectric Sensor Built-in Amplifier - E3AS series

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

E3AS-HL

Sensors

Pre-wired Models/Pre-wired Connector Models

E3AS-HL500[] (-M1TJ)
E3AS-HL150[] (-M1TJ)

Connector Models

E3AS-HL500[] M3
E3AS-HL150[] M3

E3AS-F

Sensors

Pre-wired Models/Pre-wired Connector Models

E3AS-F1500[] (-M1TJ)
E3AS-F1000[] (-M1TJ)

Connector Models

E3AS-F1500[] M3
E3AS-F1000[] M3

E3AS-L

Sensors

Pre-wired Models/Pre-wired Connector Models

E3AS-L200[] (-M1TJ)
E3AS-L80[] (-M1TJ)

Connector Models

E3AS-L200[] M3
E3AS-L80[] M3

Accessories (Sold Separately)

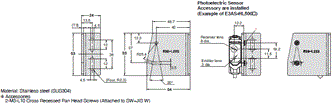

Mounting Brackets

For E3AS-HL models

E39-L221

E39-L222

E39-L223

E39-L224

E39-L231

E39-L232

E39-L234

E39-E19

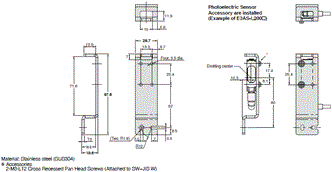

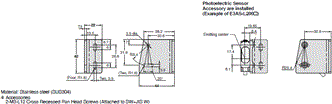

For E3AS-F/L models

E39-L201

E39-L202

E39-L203

E39-L204

E39-L211

E39-L212

E39-L214

Common to E3AS series

Flexible Mounting Bracket

E39-L261

Features | Photoelectric Sensor Built-in Amplifier - E3AS series

Complete lineup of photoelectric sensors for various applications
Teaching method allows anyone to set optimal threshold values
Antifouling coating prevents contamination on the sensing surface
Ecolab certified in addition to IP67/69K/67G protection
All models with IO-Link connectivity (NPN type excluded)

Properties | Photoelectric Sensor Built-in Amplifier - E3AS series

Photoelectric Sensor Built-in Amplifier - E3AS series
Sensing method	Triangulation, TOF (Time of flight)
Sensing distance	35 mm to the set distance,10 mm 50 mm to the set distance
Setting range	35 to 500 mm, 40 to 200 mm, 20 to 80 mm, 100 to 1,500 mm, 100 to 1,000 mm, 100 to 500 mm
Light source	Red laser, Red LED, Infrared laser
Power supply voltage	10 to 30 VDC
Current consumption	100 mA max., 35 mA max., 30 mA max.
Response time	1.5 ms / 10 ms / 50 ms, 1 ms maxี
Degree of protection	IP67 and IP67G, IP69K
Materials Case	Stainless steel

Photoelectric Sensor Built-in Amp lifier - E3AS series

ดาวน์โหลดไฟล์ PDF

เลือกรุ่นสินค้า

ข้อมูลทางเทคนิค

ขนาด

คุณสมบัติ

เลือกรุ่นสินค้า | Photoelectric Sensor Built-in Amplifier - E3AS series

E3AS-HL

ประเภทลำแสง

วิธีการเชื่อมต่อ	ระยะการตรวจจับ (กระดาษขาว) (แสงสีแดง)		รุ่นสินค้า
		เอาต์พุต	เอาต์พุต NPN	เอาต์พุต PNP
		อัตราการส่งข้อมูล IO-Link	---	COM3 (230.4 kbps) *3
มีสายในตัว (2 ม.) *1	35 - 500 มม.		E3AS-HL500LMN 2M	E3AS-HL500LMT 2M
คอนเนคเตอร์ M8			E3AS-HL500LMN M3	E3AS-HL500LMT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-HL500LMN-M1TJ 0.3M	E3AS-HL500LMT-M1TJ 0.3M
มีสายในตัว (2 ม.) *1	35 - 150 มม.		E3AS-HL150LMN 2M	E3AS-HL150LMT 2M
คอนเนคเตอร์ M8			E3AS-HL150LMN M3	E3AS-HL150LMT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-HL150LMN-M1TJ 0.3M	E3AS-HL150LMT-M1TJ 0.3M

ประเภทเคสพลาสติก

วิธีการเชื่อมต่อ	ระยะการตรวจจับ (กระดาษขาว) (แสงสีแดง)		Model
		เอาต์พุต	เอาต์พุต NPN	เอาต์พุต PNP
		อัตราการส่งข้อมูล IO-Link	---	COM3 (230.4 kbps) *3
มีสายในตัว (2 ม.) *1	35 - 500 มม.		E3AS-HL500MN 2M	E3AS-HL500MT 2M
คอนเนคเตอร์ M8			E3AS-HL500MN M3	E3AS-HL500MT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-HL500MN-M1TJ 0.3M	E3AS-HL500MT-M1TJ 0.3M
มีสายในตัว (2 ม.) *1	35 - 150 มม.		E3AS-HL150MN 2M	E3AS-HL150MT 2M
คอนเนคเตอร์ M8			E3AS-HL150MN M3	E3AS-HL150MT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-HL150MN-M1TJ 0.3M	E3AS-HL150MT-M1TJ 0.3M

* 1. รุ่นที่มีความยาวสายเคเบิล 5 ม. จะมีส่วนต่อท้าย“ 5M” (ตัวอย่าง: E3AS-HL500MN 5M / E3AS-HL500LMN 5M)
* 2. นอกจากนี้ยังมีรุ่น M8 คอนเนคเตอร์ เมื่อสั่งซื้อให้เพิ่ม "-M3J 0.3M" ต่อท้ายหมายเลขรุ่น
(เช่น E3AS-HL500MN-M3J 0.3M / E3AS-HL500LMN-M3J 0.3M)
* 3. รุ่น COM2 (38.4kbps) ก็มีให้บริการเช่นกัน

E3AS-F

ประเภทเคสโลหะ

วิธีการเชื่อมต่อ	ระยะการตรวจจับ (กระดาษขาว) (แสงอินฟราเรด)		รุ่นสินค้า
		เอาต์พุต	เอาต์พุต NPN	เอาต์พุต PNP
		อัตราการส่งข้อมูล IO-Link	---	COM3 (230.4 kbps) *3
มีสายในตัว (2 ม.) *1	50 - 1,500 มม.		E3AS-F1500IMN 2M	E3AS-F1500IMT 2M
คอนเนคเตอร์ M8			E3AS-F1500IMN M3	E3AS-F1500IMT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-F1500IMN-M1TJ 0.3M	E3AS-F1500IMT-M1TJ 0.3M
มีสายในตัว (2 ม.) *1	50 - 1,000 มม.		E3AS-F1000IMN 2M	E3AS-F1000IMT 2M
คอนเนคเตอร์ M8			E3AS-F1000IMN M3	E3AS-F1000IMT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-F1000IMN-M1TJ 0.3M	E3AS-F1000IMT-M1TJ 0.3M

ประเภทพลาสติก

วิธีการเชื่อมต่อ	ระยะการตรวจจับ (กระดาษขาว) (แสงอินฟราเรด)		รุ่นสินค้า
		เอาต์พุต	เอาต์พุต NPN	เอาต์พุต PNP
		อัตราการส่งข้อมูล IO-Link	---	COM3 (230.4 kbps) *3
มีสายในตัว (2 ม.) *1	50 - 1,500 มม.		E3AS-F1500IPN 2M	E3AS-F1500IPT 2M
คอนเนคเตอร์ M8			E3AS-F1500IPN M3	E3AS-F1500IPT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-F1500IPN-M1TJ 0.3M	E3AS-F1500IPT-M1TJ 0.3M
มีสายในตัว (2 ม.) *1	50 - 1,000 มม.		E3AS-F1000IPN 2M	E3ASa-F1000IPT 2M
คอนเนคเตอร์ M8			E3AS-F1000IPN M3	E3AS-F1000IPT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-F1000IPN-M1TJ 0.3M	E3AS-F1000IPT-M1TJ 0.3M

E3AS-L

วิธีการเชื่อมต่อ	ระยะการตรวจจับ (กระดาษขาว) (แสงสีแดง)		รุ่นสินค้า
		เอาต์พุต	เอาต์พุต NPN	เอาต์พุต PNP
		อัตราการส่งข้อมูล IO-Link	---	COM3 (230.4 kbps) *3
มีสายในตัว (2 ม.) *1	10 - 200 มม.		E3AS-L200MN 2M	E3AS-L200MT 2M
คอนเนคเตอร์ M8			E3AS-L200MN M3	E3AS-L200MT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-L200MN-M1TJ 0.3M	E3AS-L200MT-M1TJ 0.3M
มีสายในตัว (2 ม.) *1	10 - 80 มม.		E3AS-L80MN 2M	E3AS-L80MT 2M
คอนเนคเตอร์ M8			E3AS-L80MN M3	E3AS-L80MT M3
คอนเนคเตอร์แบบ Smartclick M12 มีสายในตัว (0.3 ม.) *2			E3AS-L80MN-M1TJ 0.3M	E3AS-L80MT-M1TJ 0.3M

* 1. รุ่นที่มีความยาวสายเคเบิล 5 ม. จะมีส่วนต่อท้าย“ 5M” (ตัวอย่าง: E3AS-F1500IMN 5M/E3AS-F1500IPN 5M/E3AS-L200MN 5M)
* 2. นอกจากนี้ยังมีรุ่นคอนเนคเตอร์มีสายในตัว M8 เมื่อสั่งซื้อให้เพิ่ม "-M3J 0.3M" ต่อท้ายหมายเลขรุ่น
(เช่น E3AS-F1500IMN-M3J 0.3M / E3AS-F1500IPN-M3J 0.3M / E3AS-L200MN-M3J 0.3M)
* 3. รุ่น COM2 (38.4kbps) ก็มีเช่นกัน

อุปกรณ์เสริม (แยกจำหน่าย)

คอนเนคเตอร์ I/O เซนเซอร์ (ซ็อกเก็ตที่ปลายสายด้านหนึ่ง)

(รุ่นสำหรับคอนเนคเตอร์ / คอนเนคเตอร์มีสายในตัวคอนเนคเตอร์ I/O เซนเซอร์ ไม่ได้มาพร้อมกับเซนเซอร์ ต้องสั่งซื้อแยกต่างหากตามความต้องการ

ซีรีส์ XS3F-M8 คอนเนคเตอร์กันน้ำแบบกลม

ลักษณะ	ข้อมูลจำเพาะของสาย	ขนาดเส้นผ่านศูนย์กลางของสาย (มม.)	ทิศทางการเชื่อมต่อของสายเคเบิล	ความยาวสายเคเบิล (ม.)	หมายเลขรุ่น คอนเนคเตอร์ I/O เซนเซอร์
คอนเนคเตอร์ M8 แบบตรง แบบฉาก	สาย PVC	5 dia.	ตรง	2	XS3F-M421-402-R
			ตรง	5	XS3F-M421-405-R
			ฉาก	2	XS3F-M422-402-R
			ฉาก	5	XS3F-M422-405-R

มี XS3W (เต้ารับและเต้าเสียบที่ปลายสาย) อ้างถึง ซีรี่ย์ XS3 Datasheet (Cat. No. G147)
ขั้วต่อจะไม่หมุนหลังจากเชื่อมต่อแล้ว
สายคงที่ไว้ที่มุม 180° จากพื้นผิวตัวส่ง/ตัวรับเซ็นเซอร์

ซีรีส์ XS5 คอนเนคเตอร์กันน้ำแบบกลม

ลักษณะ	ข้อมูลจำเพาะของสาย	ขนาดเส้นผ่านศูนย์กลางของสาย (มม.)	ทิศทางการเชื่อมต่อของสายเคเบิล	ความยาวสายเคเบิล (ม.)	หมายเลขรุ่น คอนเนคเตอร์ I/O เซนเซอร์
คอนเนคเตอร์แบบ Smartclick M12 แบบตรง แบบฉาก	สายโรบอท PVC	6 dia.	ตรง	2	XS5F-D421-D80-F
			ตรง	5	XS5F-D421-G80-F
			ฉาก	2	XS5F-D422-D80-F
			ฉาก	5	XS5F-D422-G80-F

มี XS5W (ซ็อกเก็ตและปลั๊กที่ปลายสายเคเบิล) ด้วย อ้างอิง XS5 บนเว็บไซต์ OMRON ของคุณสำหรับรายละเอียด
หลังจากต่อคอนเนคเตอร์แล้ว คอนเนคเตอร์จะไม่หมุน
สายเคเบิลได้รับการแก้ไขที่มุม 180 °จากพื้นผิวตัวปล่อย / ตัวรับเซ็นเซอร์ Note: 1. The XS5W (Socket and Plug on Cable Ends)

ขายึด

ไม่มีขายยึดมากับเซนเซอร์ สั่งซื้อขายึกแยกต่างหาก หากจำเป็น

สำหรับซีรีส์ E3AS-HL

ลักษณะ	รุ่นสินค้า (วัสดุ)	มีสายในตัว	คอนเนคเตอร์แบบ Smartclick มีสายในตัว M12	คอนเนคเตอร์ M8
ขายึดตัว L	E39-L221 (SUS304)	มี	มี	---
ฝายึดป้องกันแนวนอน	E39-L222 (SUS304)	มี	มี	---
ขายึดด้านหลัง	E39-L223 (SUS304)	มี	มี	มี *2
ขายึดทนทาน	E39-L224 (SUS304)	Yes	มี	---
ขายึดตัว L	E39-L231 (SUS304)	--- *1	--- *1	มี *3
ฝายึดป้องกันแนวนอน	E39-L232 (SUS304)	--- *1	--- *1	มี *3
ขายึดทนทาน	E39-L234 (SUS304)	--- *1	--- *1	มี *3
ฝาครอบป้องกันด้านหน้า	*E39-E19 4**	มี	มี	มี

* สามารถใช้ได้กับรุ่นสายในตัวและรุ่น คอนเนคเตอร์ Smartclick มีสายในตัว M12 อย่างไรก็ตามให้ยืนยันรูปแบบขายึดด้วย
* ตรวจสอบสภาพแวดล้อมการติดตั้งและขายึดของคอนเนคเตอร์ I/O เซ็นเซอร์ ที่จะเชื่อมต่อ
* ใช้คอนเนคเตอร์ I/O เซนเซอร์รูปตัว L ไม่สามารถติดตั้งแบบตรงได้
* ฝาครอบป้องกันด้านหน้าเป็นอุปกรณ์เสริมสำหรับ E3AS-HL ไม่สามารถติดตั้งรุ่น E3AS-F และรุ่น E3AS-L ได้

สำหรับรุ่น E3AS-F/L

ลักษณะ	รุ่นสินค้า (วัสดุ)	มีสายในตัว	คอนเนคเตอร์แบบ Smartclick มีสายในตัว M12	คอนเนคเตอร์ M8
ขายึดตัว L	E39-L201 (SUS304)	มี	มี	---
ฝายึดป้องกันแนวนอน	E39-L202 (SUS304)	มี	มี	---
ขายึดด้านหลัง	E39-L203 (SUS304)	มี	มี	มี *2
ขายึดทนทาน	E39-L204 (SUS304)	มี	มี	---
ขายึดตัว L	E39-L211 (SUS304)	--- *1	--- *1	มี *3
ฝายึดป้องกันแนวนอน	E39-L212 (SUS304)	--- *1	--- *1	มี *3
ขายึดทนทาน	E39-L214 (SUS304)	--- *1	--- *1	มี *3

* สามารถใช้ได้กับรุ่นสายในตัวและรุ่น คอนเนคเตอร์ Smartclick มีสายในตัว M12 อย่างไรก็ตามให้ยืนยันรูปแบบขายึดด้วย
* ตรวจสอบสภาพแวดล้อมการติดตั้งและขายึดของคอนเนคเตอร์ I/O เซ็นเซอร์ ที่จะเชื่อมต่อ
* ใช้คอนเนคเตอร์ I/O เซนเซอร์รูปตัว L ไม่สามารถติดตั้งแบบตรงได้

ใช้ร่วมกับซีรีส์ E3AS

ไม่มีขายึดมากับเซนเซอร์ สั่งซื้อขายึดแยกต่างหากหากจำเป็น

ลักษณะ	รุ่นสินค้า (วัสดุ)	มีสายในตัว	คอนเนคเตอร์แบบ Smartclick มีสายในตัว M12	คอนเนคเตอร์ M8
ตัวยึดแบบยืดหยุ่น	E39-L261 *1 (SUS304)	มี	มี	มี
เสา 500 มม.	E39-L262	มี	มี	มี
เสา 100 มม.	E39-L263	มี	มี	มี
ยูนิตเป่าลม	*E39-E16 2**	มี	มี	มี

* ขายึดแบบยืดหยุ่นไม่ได้มาพร้อมกับเสา (E39-L262/E39-L263) ต้องสั่งซื้อแยกต่างหาก
ไม่รวมท่อสำหรับอากาศ

ข้อมูลทางเทคนิค | Photoelectric Sensor Built-in Amplifier - E3AS series

E3AS-HL

Sensing method			Triangulation
Model		NPN Output	E3AS-HL500MN	E3AS-HL500LMN	E3AS-HL150MN	E3AS-HL150LMN
Model		PNP Output/COM3	E3AS-HL500MT	E3AS-HL500LMT	E3AS-HL150MT	E3AS-HL150LMT
Sensing distance *1			35 mm to the set distance		35 mm to the set distance
Setting range *1			35 to 500 mm		35 to 150 mm
Standard detectable difference *1			35 to 180 mm: 9 mm 180 to 300 mm: 18 mm 300 to 400 mm: 30 mm 400 to 500 mm: 45 mm at 10 m sec		35 to 50 mm: 1 mm 50 to 100 mm: 2 mm 100 to 150 mm: 4 mm at 10 m sec
Display minimum unit value			1 mm		0.1 mm
Spot size (reference value) *2			2.5 mm × 1.5 mm at distance of 500 mm	18 mm × 1.5 mm at distance of 500 mm	2.5 mm × 1.3 mm at distance of 150 mm	8 mm × 1.3 mm at distance of 150 mm
Light source (wavelength)			Red laser (660 nm), Class1 (IEC/EN60825-1:2014)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			100 mA max.
Input/ output	Control output		Load power supply voltage 30 VDC max. (Class2), the total load current of the two outputs is 100 mA max. Residual voltage (Load current 10 mA max.: 1 VDC max., Load current 10 to 100 mA: 2 VDC max.) Open-collector output (NPN/PNP output depending on model) N.O. (Normally Open) / N.C. (Normally Close) selectable
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
	External input		Laser OFF / Teaching / Zero reset selectable NPN ON time: 0 V short-circuit or 1.5 V or less, OFF time: Power supply voltage short-circuit or open PNP ON time: Power supply voltage short-circuit or within power supply voltage - 1.5 V, OFF time: 0 V short-circuit or open
Response time			1.5 ms / 10 ms / 50 ms selectable
Threshold setting method			Teaching method / Manual Operations / IO-Link communications
Mutual interference prevention			4 units max. (when using the mutual interference prevention function)
Ambient illumination			Receiver surface illuminance: Incandescent lamp: 20,000 lx max., Sunlight: 25,000 lx max. at distance of 250 mm Incandescent lamp: 5,000 lx max., Sunlight: 10,000 lx max. at distance of 500 mm		Receiver surface illuminance: Incandescent lamp: 8,000 lx max., Sunlight: 16,000 lx max.

E3AS-F

Sensing method			TOF (Time of flight)
Model		Type	Metal case ([]: M), Plastic case ([]: P)
		NPN output	E3AS-F1500I[]N	E3AS-F1000I[]N
		PNP output/ COM3	E3AS-F1500I[]T	E3AS-F1000I[]T
Sensing distance			50 mm to the set distance (White paper or black paper 200 × 200 mm)	50 mm to the set distance (White paper or black paper 200 × 200 mm)
Setting range			100 to 1,500 mm (White paper 200 × 200 mm) 100 to 1,000 mm (Black paper 200 × 200 mm)	100 to 1,000 mm (White paper 200 × 200 mm) 100 to 500 mm (Black paper 200 × 200 mm)
Spot diameter (reference value)			95 mm dia. (at distance of 1,000 mm)
Differential travel			15% max. of set distance (Set distance 200 mm min.)
Reflectivity characteristic (black/white error)			10% max. of set distance (Set distance 200 mm min.)
Light source (wavelength)			Infrared laser (940 nm) Class1 (IEC/EN60825-1:2014)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			30 mA max.
Input/ output	Control output		Load power supply voltage: 30 VDC max., Class2, Load current: 100 mA max. (Residual voltage: Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.) Open-collector output (NPN/PNP output depending on model)
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
Response time			Operate or reset: 150 ms max.	Operate or reset: 90 ms max.
Threshold setting method			Teaching method/IO-Link communications
Ambient illumination			Incandescent lamp: 3,000 lx max., Sunlight: 10,000 lx max.

E3AS-L

Sensing method			Triangulation
Model		NPN Output	E3AS-L200MN	E3AS-L80MN
Model		PNP Output/COM3	E3AS-L200MT	E3AS-L80MT
Sensing distance			10 mm to the set distance (White paper or black paper 100 × 100 mm)
Setting range			40 to 200 mm (White paper or black paper 100 × 100 mm)	20 to 80 mm (White paper or black paper 100 × 100 mm)
Spot diameter (reference value)			25 × 25 mm at distance of 200 mm	4 mm dia. (at distance of 80 mm)
Differential travel			10% max. of set distance	White paper: 2% max. of set distance Black paper: 5% max. of set distance
Reflectivity characteristic (black/white error)			10% max. of set distance	5% max. of set distance
Light source (wavelength)			Red LED (624 nm)	Red LED (650 nm)
Power supply voltage			10 to 30 VDC (including 10% ripple (p-p)), Class2
Current consumption			35 mA max.
Input/ output	Control output		Load power supply voltage: 30 VDC max., Class2, Load current: 100 mA max. (Residual voltage: Load current of less than 10 mA: 1 V max. Load current of 10 to 100 mA: 2 V max.) Open-collector output (NPN/PNP output depending on model)
		NPN	OUTPUT 1: NO (Normally open), OUTPUT 2: NC (Normally closed)
		PNP/COM3	OUTPUT 1: NO (Normally open)/COM[], OUTPUT 2: NC (Normally closed)
Response time			Operate or reset: 1 ms max.
Threshold setting method			Teaching method/IO-Link communications
Ambient illumination			Incandescent lamp: 3,000 lx max., Sunlight: 10,000 lx max.

Common to E3AS series

Series		E3AS-HL	E3AS-F	E3AS-L
Protection circuits		Power supply reverse polarity protection, Output short-circuit protection, and Output reverse polarity protection
Ambient temperature range		Operating: -10 to 50°C, Storage: -25 to 70°C (with no icing or condensation)	Operating: -20 to 55°C, Storage: -40 to 70°C (with no icing or condensation)	Operating: -25 to 55°C, Storage: -40 to 70°C (with no icing or condensation)
Ambient humidity range		Operating: 35% to 85%, Storage: 35% to 95% (with no condensation)
Insulation resistance		20 MΩ min. at 500 VDC
Dielectric strength		1,000 VAC, 50/60 Hz for 1 min
Vibration resistance		10 to 55 Hz with a 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions
Shock resistance		500 m/s² for 3 times each in X, Y, and Z directions
Degree of protection		IP67 (IEC60529) and IP67G *1 (JIS C 0920 Annex 1), IP69K (ISO20653)
Indicators		OLED Display (White), Power/Communication indicator (Green), Operation indicator (Orange) IO-Link Communication mode: blinking	Operation indicator (orange), Stability & Communication indicator (green) IO-Link Communication mode: blinking
Connection method		Pre-wired (standard cable length: 2 m), M8 Connector, M12 Pre-wired Smartclick Connector (standard cable length: 0.3m)
Weight (packed state/ Sensor only)	Pre-wired (2 m)	Approx. 180 g/ approx. 110 g	Metal case type: Approx. 135 g/approx. 90 g Plastic case type: Approx. 115 g/approx. 70 g	Approx. 135 g/ approx. 90 g
	M8 Connector	Approx. 120 g/ approx. 50 g	Metal case type: Approx. 75 g/approx. 30 g Plastic case type: Approx. 60 g/approx. 15 g	Approx. 75 g/ approx. 30 g
	M12 Pre-wired Smartclick Connector (0.3m)	Approx. 150 g/ approx. 80 g	Metal case type: Approx. 95 g/approx. 50 g Plastic case type: Approx. 75 g/approx. 30 g	Approx. 95 g/ approx. 50 g
Materials	Case	Stainless steel (SUS316L)	Metal case type: Main unit/mounting part/ connector part Stainless steel (SUS316L) Plastic case type: Main unit Polybutylene terephthalate (PBT) /polycarbonate (PC), Mounting part/connector part Nickel-plated brass	Stainless steel (SUS316L)
	Lens cover and Display	Methacrylic resin (PMMA) (Lens cover: Antifouling coating)
	Indicator	Polyamide 11 (PA11)	Metal case type: Polyamide 11 (PA11) Plastic case type: Polyethersulfone (PES)	Polyamide 11 (PA11)
Main IO-Link functions		Operation mode switching between NO and NC, execution of teaching (2-point teaching, Background teaching), setup of the threshold, timer function of the control output and timer time selecting, Restore Factory Settings, Key Lock (Unlock, Lock, Lock (No Button)), monitor output* (Detection level, Incident light level) * Only for E3AS-HL and E3AS-F
IO-Link Communication specifications	IO-Link specification	Ver. 1.1
	Baud rate	COM3 (230.4 kbps)
	Data length	PD size: 4 bytes, OD size: 1 byte (M-sequence type: TYPE_2_V)		PD size: 1 byte, OD size: 1 byte (M-sequence type: TYPE_2_1)
	Minimum cycle time	COM3: 1.2 ms
Accessories		Instruction manual, compliance sheet, index list (attached for IO-Link type only) E3AS-HL: FDA certification label and Warning label E3AS-F: FDA certification label Note: Mounting Brackets must be ordered separately.

ขนาด | Photoelectric Sensor Built-in Amplifier - E3AS series

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

E3AS-HL

Sensors

Pre-wired Models/Pre-wired Connector Models

E3AS-HL500[] (-M1TJ)
E3AS-HL150[] (-M1TJ)

Connector Models

E3AS-HL500[] M3
E3AS-HL150[] M3

E3AS-F

Sensors

Pre-wired Models/Pre-wired Connector Models

E3AS-F1500[] (-M1TJ)
E3AS-F1000[] (-M1TJ)

Connector Models

E3AS-F1500[] M3
E3AS-F1000[] M3

E3AS-L

Sensors

Pre-wired Models/Pre-wired Connector Models

E3AS-L200[] (-M1TJ)
E3AS-L80[] (-M1TJ)

Connector Models

E3AS-L200[] M3
E3AS-L80[] M3

Accessories (Sold Separately)

Mounting Brackets

For E3AS-HL models

E39-L221

E39-L222

E39-L223

E39-L224

E39-L231

E39-L232

E39-L234

E39-E19

For E3AS-F/L models

E39-L201

E39-L202

E39-L203

E39-L204

E39-L211

E39-L212

E39-L214

Common to E3AS series

Flexible Mounting Bracket

E39-L261

คุณสมบัติ | Photoelectric Sensor Built-in Amplifier - E3AS series

โพโต้อิเล็กทริกเซนเซอร์สำหรับการใช้งานที่หลากหลาย
ฟังก์ชันสอนช่วยให้ทุกคนกำหนดค่าที่เหมาะสมที่สุด
การเคลือบกันสนิมช่วยห้องกันการปนเปื้อนบนพื้นผิวการตรวจจับ
ได้รับการรับรอง Ecolab นอกเหนือจากการป้องกัน IP67 / IP69K / 67G
ทุกรุ่นมีการเชื่อมต่อ IO Link (ไม่รวมประเภท NPN)

ข้อมูลจำเพาะ | Photoelectric Sensor Built-in Amplifier - E3AS series

Photoelectric Sensor Built-in Amplifier - E3AS series
วิธีการตรวจจับ	Triangulation, TOF (Time of Flight)
ระยะการตรวจจับ	35 มม. ถึงระยะที่ตั้งไว้, 10 มม. ถึงระยะที่ตั้งไว้, 50 มม. ถึงระยะทางที่ตั้งไว้
ช่วงการตั้งค่า	35 ถึง 500 มม., 40 ถึง 200 มม., 20 ถึง 80 มม., 100 ถึง 1,500 มม., 100 ถึง 1,000 มม., 100 ถึง 500 มม.
แหล่งกำเนิดแสง	เลเซอร์สีแดง,LED สีแดง, เลเซอร์อินฟราเรด
แรงดันไฟฟ้า	10 ถึง 30 VDC
การใช้กระแสไฟฟ้า	สูงสุด 100 มิลลิแอมป์, สูงสุด 35 มิลลิแอมป์, สูงสุด 30 มิลลิแอม
เวลาตอบสนอง	1.5 มิลลิวินาที / 10มิลลิวินาที/ 50 มิลลิวินาที, สูงสุด 1 มิลลิวินาที
ระดับการป้องกัน	IP67,IP67G, IP69K
วัสดุตัวเรือน	สแตนเลส
