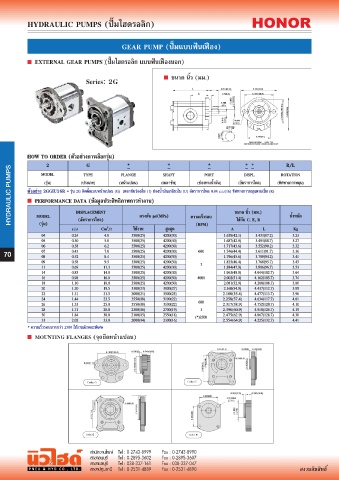

Page 70 - Rexroth Catalog By Pneu&Hyd

GEAR PUMP (ปั๊มแบบฟันเฟือง)

HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
2 G * * * * * R/L
MODEL TYPE FLANGE SHAFT PORT DISPL. ROTATION
(รุ่น) (ประเภท) (หน้าแปลน) (เพลาขับ) (ช่องทางนํ้ามัน) (อัตราการไหล) (ทิศทางการหมุน)
ตัวอย่าง 2GGIU16R = รุ่น 2G ติดตั้งแบบหน้าแปลน (G) เพลาขับร่องลิ่ม (1) ช่องนํ้ามันเกลียวใน (U) อัตราการไหล 0.04 c.i.r(16) ทิศทางการหมุนตามเข็ม (R)
n PERFORMANCE DATA (ข้อมูลประสิทธิภาพการท�างาน)

DISPLACEMENT ขนาด นิ้ว (มม.)
MODEL (อัตราการไหล) แรงดัน psi(MPa) ความเร็วรอบ ใช้กับ C, E, R น�้าหนัก
(รุ่น) (RPM)
c.i.r Cm /r ใช้งาน สูงสุด A L Kg
3
04 0.24 4.0 3500(25) 4200(30) 1.658(42.1) 3.433(87.2) 3.23
05 0.30 5.0 3500(25) 4200(30) 1.687(42.9) 3.493(88.7) 3.27
06 0.38 6.2 3500(25) 4200(30) 1.717(43.6) 3.552(90.2) 3.32
07 0.43 7.0 3500(25) 4200(30) 600 1.746(44.4) 3.611(91.7) 3.36
70 08 0.52 8.4 3500(25) 4200(30) 1.796(45.6) 3.709(94.2) 3.41
09 0.58 9.5 3500(25) 4200(30) I 1.825(46.4) 3.768(95.7) 3.45
11 0.69 11.3 3500(25) 4200(30) 1.884(47.9) 3.886(96.7) 3.53
14 0.85 14.0 3500(25) 4200(30) 1.963(49.9) 4.044(102.7) 3.64
16 0.98 16.0 3500(25) 4200(30) 4000 2.002(51.4) 4.162(105.7) 3.74
18 1.10 18.0 3500(25) 4200(30) 2.081(52.9) 4.280(108.7) 3.80
20 1.20 19.5 3300(23) 3800(27) 2.160(54.9) 4.437(112.7) 3.89
22 1.31 21.5 3000(21) 3500(25) 2.180(55.4) 4.477(113.7) 3.96
24 1.44 23.5 3550(18) 3100(22) 2.258(57.4) 4.634(117.7) 4.01
26 1.53 25.0 3550(18) 3100(22) 600 2.317(58.9) 4.752(120.7) 4.10
28 1.71 28.0 2300(16) 2700(19) I 2.396(60.9) 4.910(124.7) 4.19
30 1.84 30.0 2100(15) 2550(18) (*)2500 2.475(62.9) 4.067(128.7) 4.30
33 2.02 33.0 2000(14) 2300(16) 2.554(64.9) 4.225(132.7) 4.41
* ความเร็วรอบมากกว่า 2500 ใช้งานลักษณะพิเศษ
