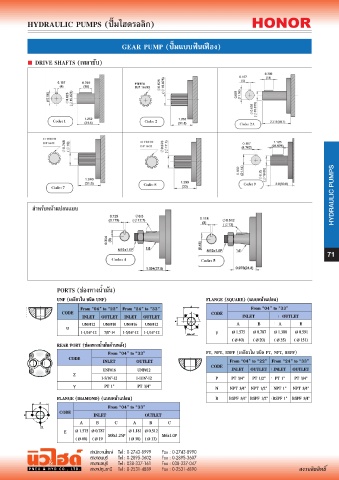

GEAR PUMP (ปั๊มแบบฟันเฟือง)

71

UNF (เกลียวใน ชนิด UNF) FLANGE (SQUARE) (แบบหน้าแปลน)
From “04” to “22” From “24” to “33” From “04” to “33”
CODE CODE
INLET OUTLET INLET OUTLET INLET OUTLET
UNF#12 UNF#10 UNF#16 UNF#12 A B A B
U
1-1/16”-12 7/8”-14 1-5/16”-12 1-1/16”-12 F Ø 1.575 Ø Ø 0.787 Ø 1.380 Ø Ø 0.591
(Ø Ø 40) (Ø Ø 20) (Ø Ø 35) (Ø Ø 151)
REAR PORT (ช่องทางน�้ามันด้านหลัง)
PT, NPT, BSPF (เกลียวใน ชนิด PT, NPT, BSPF)
From “04” to “33” PT, NPT, BSPF (เกลียวใน ชนิด PT, NPT, BSPF)
CODE INLET OUTLET From “04” to “22” From “24” to “33”
UNF#16 UNF#12 CODE INLET OUTLET INLET OUTLET
Z
1-5/16”-12 1-1/16”-12 P PT 3/4” PT 1/2” PT 1” PT 3/4”
Y PT 1” PT 3/4” N NPT 3/4” NPT 1/2” NPT 1” NPT 3/4”
FLANGE (DIAMOND) (แบบหน้าแปลน) B BSPF 3/4” BSPF 1/2” BSPF 1” BSPF 3/4”
From “04” to “33”
CODE INLET OUTLET

A B C A B C
E Ø 1.575 Ø Ø 0.787 M8x1.25P Ø 1.181 Ø Ø 0.512 M6x1.0P
(Ø Ø 40) (Ø Ø 19 (Ø Ø 30) (Ø Ø 13)
