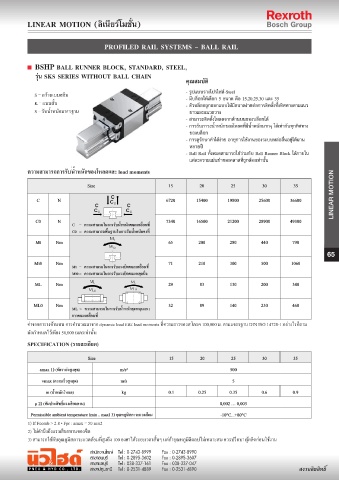

Page 65 - Rexroth Catalog By Pneu&Hyd

PROFILED RAIL SYSTEMS - BALL RAIL

LINEAR MOTION

Size 15 20 25 30 35

C N 6720 15400 19800 25600 36600

C0 N 7340 16500 21200 28900 49300
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่
Mt Nm 65 200 280 440 790

65
Mt0 Nm 71 210 300 500 1060
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 29 83 130 200 340

ML0 Nm 32 89 140 230 460
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่

Size 15 20 25 30 35
amax 1) (อัตราเร่งสูงสุด) m/s² 500

vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.1 0.25 0.35 0.6 0.9

μ 2) (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min .. max) 3) อุณหภูมิสภาวะแวดล้อม -10°C...+80°C
