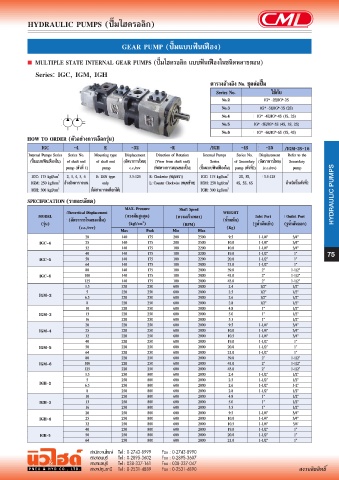

GEAR PUMP (ปั๊มแบบฟันเฟือง)

ตารางอ้างอิง No. ชุดต่อปั๊ม
Series No. ใช้กับ
No.2 IG* -2E/IG*-2S
No.3 IG* -3E/IG*-3S (2S)
No.4 IG* -4E/IG*-4S (3S, 2S)
No.5 IG* -5E/IG*-5S (4S, 3S, 2S)
No.6 IG* -6E/IG*-6S (5S, 4S)
HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
IGC -4 E -32 -R /IGH -4S -25 /IGM-3S-16
Internal Pumps Series Series No. Mounting type Displacement Direction of Rotation Internal Pumps Series No. Displacement Refer to the
(ปั๊มแบบฟันเฟืองใน) of shaft end of shaft end (อัตราการไหล) (View from shaft end) Series of Secondary (อัตราการไหล) Secondary
pump (ตัวที่ 1) pump c.c./rev (ทิศทางการหมุนของปั๊ม) (ปั๊มแบบฟันเฟืองใน) pump (ตัวที่2) (c.c./rev) pump
IGC: 175 kgf/cm 2 2, 3, 4, 5, 6 E: DIN type 3.5-125 R: Clockwise (หมุนขวา) IGC: 175 kgf/cm 2 2S, 3S, 3.5-125
IGM: 250 kgf/cm อ้างอิงตารางบน only L: Counter Clockwise (หมุนซ้าย) IGM: 250 kgf/cm 2 4S, 5S, 6S อ้างอิงปั๊มตัวที่2
2
IGH: 300 kgf/cm 2 (ไม่สามารถเลือกได้) IGH: 300 kgf/cm 2
SPECIFICATION (รายละเอียด) HYDRAULIC PUMPS
MAX. Pressure Shaft Speed
Theoretical Displacement WEIGHT
MODEL (อัตราการไหลของปั๊ม) (แรงดันสูงสุด) (ความเร็วเพลา) (น�้�าหนัก) Inlet Port Outlet Port
2
(รุ่น) (kgf/cm ) (RPM) (รูน�้�ามันเข้า) (รูน�้�ามันออก)
(c.c./rev) Max Peak Min Max (Kg)
20 140 175 200 2500 9.5 1-1/4” 3/4”
IGC-4 25 140 175 200 2500 10.0 1-1/4” 3/4”
32 140 175 100 2200 10.0 1-1/4” 3/4”
40 140 175 100 2200 19.0 1-1/2” 1” 75
IGC-5 50 140 175 100 2200 20.0 1-1/2” 1”
64 140 175 100 2000 21.0 1-1/2” 1”
80 140 175 100 2000 39.0 2” 1-1/2”
IGC-6 100 140 175 100 2000 41.0 2” 1-1/2”
125 140 175 100 2000 43.0 2” 1-1/2”
3.5 220 250 600 2000 2.4 1/2” 1/2”
5 220 250 600 2000 2.5 1/2” 1/2”
IGM-2 6.5 220 250 600 2000 2.6 1/2” 1/2”
8 220 250 600 2000 2.8 1/2” 1/2”
10 220 250 600 2000 4.8 1” 1/2”
IGM-3 13 220 250 600 2000 5.0 1” 1/2”
16 220 250 600 2000 5.3 1” 1/2”
20 220 250 600 2000 9.5 1-1/4” 3/4”
IGM-4 25 220 250 600 2000 10.0 1-1/4” 3/4”
32 220 250 600 2000 10.5 1-1/4” 3/4”
40 220 250 600 2000 19.0 1-1/2” 1”
IGM-5 50 220 250 600 2000 20.0 1-1/2” 1”
64 220 250 600 2000 21.0 1-1/2” 1”
80 220 250 600 2000 39.0 2” 1-1/2”
IGM-6 100 220 250 600 2000 41.0 2” 1-1/2”
125 220 250 600 2000 43.0 2” 1-1/2”
3.5 250 300 600 2000 2.4 1-1/2” 1/2”
5 250 300 600 2000 2.5 1-1/2” 1/2”
IGH-2 6.5 250 300 600 2000 2.6 1-1/2” 1-2”
8 250 300 600 2000 2.8 1-1/2” 1/2”
10 250 300 600 2000 4.8 1” 1/2”
IGH-3 13 250 300 600 2000 5.0 1” 1/2”
16 250 300 600 2000 3.5 1” 1/2”
20 250 300 600 2000 9.5 1-1/4” 3/4”
IGH-4 25 250 300 600 2000 10.0 1-1/4” 3/4”
32 250 300 600 2000 10.5 1-1/4” 3/4’
40 250 300 600 2000 19.0 1-1/2” 1”
IGH-5 50 250 300 600 2000 20.0 1-1/2” 1”
64 250 300 600 2000 21.0 1-1/2” 1”
