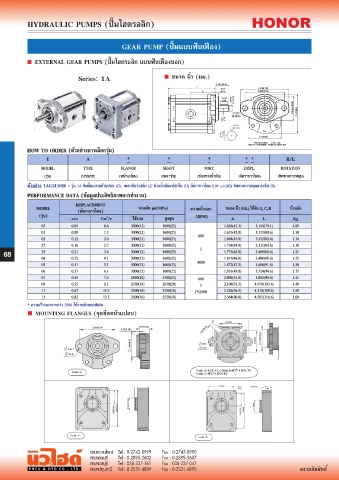

GEAR PUMP (ปั๊มแบบฟันเฟือง)

HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
1 A * * * * * R/L
MODEL TYPE FLANGE SHAFT PORT DISPL. ROTATION
(รุ่น) (ประเภท) (หน้าแปลน) (เพลาขับ) (ช่องทางนํ้ามัน) (อัตราการไหล) (ทิศทางการหมุน)
ตัวอย่าง 1AG2U05R = รุ่น 1A ติดตั้งแบบหน้าแปลน (G) เพลาขับร่องลิ่ม (2) ช่องนํ้ามันเกลียวใน (U) อัตราการไหล 0.04 c.i.r(05) ทิศทางการหมุนตามเข็ม (R)
PERFORMANCE DATA (ข้อมูลประสิทธิภาพการท�างาน)
DISPLACEMENT
MODEL (อัตราการไหล) แรงดัน psi(MPa) ความเร็วรอบ ขนาด นิ้ว (มม.) ใช้กับ G, C, E นํ้าหนัก
(รุ่น) c.i.r Cm /r ใช้งาน สูงสุด (RPM) A L Kg
3
05 0.04 0.6 3000(21) 3600(25) 1.626(41.3) 3.114(79.1) 1.09
01 0.08 1.3 3000(21) 3600(25) 1.655(42.0) 3.173(80.6) 1.10
02 0.12 2.0 3000(21) 3600(25) 600 1.694(43.0) 3.252(82.6) 1.14
27 0.16 2.7 3000(21) 3600(25) 1.734(44.0) 3.331(84.6) 1.18
35 0.21 3.4 3000(21) 3600(25) I 1.773(45.0) 3.409(86.6) 1.21
68
04 0.25 4.1 3000(21) 3600(25) 1.813(46.0) 3.488(88.6) 1.25
05 0.31 5.1 3000(21) 3600(25) 4000 1.872(47.5) 3.606(91.6) 1.30
06 0.37 6.1 3000(21) 3600(25) 1.931(49.0) 3.724(94.6) 1.35
07 0.45 7.4 2850(20) 3300(23) 600 2.009(51.0) 3.882(98.6) 1.41
09 0.55 9.1 2550(18) 2850(20) I 2.108(53.5) 4.079(103.6) 1.49
11 0.67 11.0 2300(16) 2550(18) (*)2500 2.226(56.5) 4.315(109.6) 1.58
13 0.82 13.5 2300(16) 2550(18) 2.364(60.0) 4.591(116.6) 1.69
* ความเร็วรอบมากกว่า 2500 ใช้งานลักษณะพิเศษ
