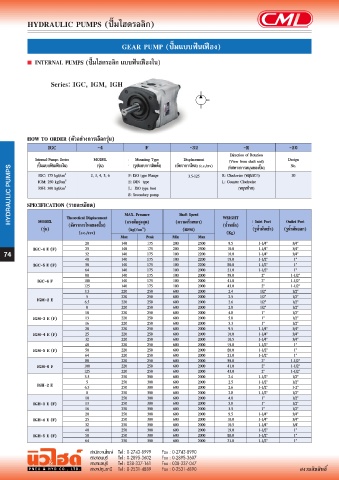

Page 74 - Rexroth Catalog By Pneu&Hyd

GEAR PUMP (ปั๊มแบบฟันเฟือง)

HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
IGC -4 F -32 -R -20
Direction of Rotation
Internal Pumps Series 2, 3, 4, 5, 6 F: ISO type Flange (อัตราการไหล) (c.c./rev) R: Clockwise (หมุนขวา) Design
Mounting Type
MODEL
Displacement
(View from shaft end)
(ปั๊มแบบฟันเฟืองใน)
(รูปแบบการติดตั้ง)
(รุ่น)
No.
HYDRAULIC PUMPS SPECIFICATION (รายละเอียด) E: DIN type L: Counter Clockwise
(ทิศทางการหมุนของปั๊ม)
IGC: 175 kgf/cm
2
20
3.5-125
2
IGM: 250 kgf/cm
L: ISO type foot
2
IGH: 300 kgf/cm
(หมุนซ้าย)
S: Secondary pump
Shaft Speed
Outlet Port
Inlet Port
MODEL
(แรงดันสูงสุด)
(อัตราการไหลของปั๊ม)
(น�้�าหนัก)
(รุ่น) Theoretical Displacement MAX. Pressure (ความเร็วเพลา) WEIGHT (รูน�้�ามันเข้า) (รูน�้�ามันออก)
(kgf/cm )
(RPM)
2
(c.c./rev) (Kg)
Max Peak Min Max
20 140 175 200 2500 9.5 1-1/4” 3/4”
IGC-4 E (F) 25 140 175 200 2500 10.0 1-1/4” 3/4”
74 32 140 175 100 2200 10.0 1-1/4” 3/4”
40 140 175 100 2200 19.0 1-1/2” 1”
IGC-5 E (F) 50 140 175 100 2200 20.0 1-1/2” 1”
64 140 175 100 2000 21.0 1-1/2” 1”
80 140 175 100 2000 39.0 2” 1-1/2”
IGC-6 F 100 140 175 100 2000 41.0 2” 1-1/2”
125 140 175 100 2000 43.0 2” 1-1/2”
3.5 220 250 600 2000 2.4 1/2” 1/2”
5 220 250 600 2000 2.5 1/2” 1/2”
IGM-2 E 6.5 220 250 600 2000 2.6 1/2” 1/2”
8 220 250 600 2000 2.8 1/2” 1/2”
10 220 250 600 2000 4.8 1” 1/2”
IGM-3 E (F) 13 220 250 600 2000 5.0 1” 1/2”
16 220 250 600 2000 5.3 1” 1/2”
20 220 250 600 2000 9.5 1-1/4” 3/4”
IGM-4 E (F) 25 220 250 600 2000 10.0 1-1/4” 3/4”
32 220 250 600 2000 10.5 1-1/4” 3/4”
40 220 250 600 2000 19.0 1-1/2” 1”
IGM-5 E (F) 50 220 250 600 2000 20.0 1-1/2” 1”
64 220 250 600 2000 21.0 1-1/2” 1”
80 220 250 600 2000 39.0 2” 1-1/2”
IGM-6 F 100 220 250 600 2000 41.0 2” 1-1/2”
125 220 250 600 2000 43.0 2” 1-1/2”
3.5 250 300 600 2000 2.4 1-1/2” 1/2”
5 250 300 600 2000 2.5 1-1/2” 1/2”
IGH-2 E 6.5 250 300 600 2000 2.6 1-1/2” 1-2”
8 250 300 600 2000 2.8 1-1/2” 1/2”
10 250 300 600 2000 4.8 1” 1/2”
IGH-3 E (F) 13 250 300 600 2000 5.0 1” 1/2”
16 250 300 600 2000 3.5 1” 1/2”
20 250 300 600 2000 9.5 1-1/4” 3/4”
IGH-4 E (F) 25 250 300 600 2000 10.0 1-1/4” 3/4”
32 250 300 600 2000 10.5 1-1/4” 3/4’
40 250 300 600 2000 19.0 1-1/2” 1”
IGH-5 E (F) 50 250 300 600 2000 20.0 1-1/2” 1”
64 250 300 600 2000 21.0 1-1/2” 1”
