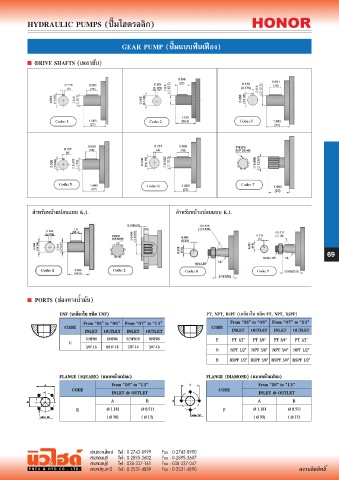

GEAR PUMP (ปั๊มแบบฟันเฟือง)
69
PT, NPT, BSPF (เกลียวใน ชนิด PT, NPT, BSPF)
UNF (เกลียวใน ชนิด UNF) PT, NPT, BSPF (เกลียวใน ชนิด PT, NPT, BSPF)
From “0S” to “06” From “07” to “13” From “0S” to “06” From “07” to “13”
CODE CODE
INLET OUTLET INLET OUTLET INLET OUTLET INLET OUTLET
UNF#8 UNF#6 UNF#10 UNF#8 P PT 1/2” PT 3/8” PT 3/4” PT 1/2”
U
3/4”-16 9/16”-18 7/8”-14 3/4”-16
N NPT 1/2” NPT 3/8” NPT 3/4” NPT 1/2”
B BSPF 1/2” BSPF 3/8” BSPF 3/4” BSPF 1/2”
FLANGE (SQUARE) (แบบหน้าแปลน) FLANGE (DIAMOND) (แบบหน้าแปลน)
From “0S” to “13” From “0S” to “13”
CODE INLET @ OUTLET CODE INLET @ OUTLET
A B A B
E Ø 1.181 Ø Ø 0.511 F Ø 1.181 Ø Ø 0.511
(Ø Ø 30) (Ø Ø 13) (Ø Ø 30) (Ø Ø 13)
