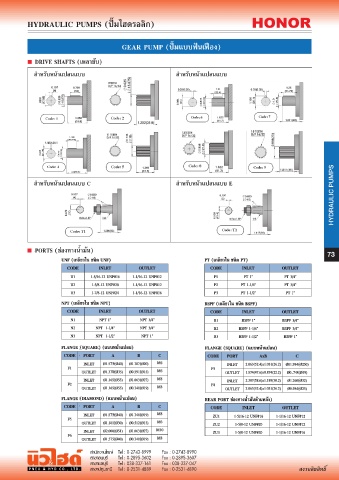

Page 73 - Rexroth Catalog By Pneu&Hyd

GEAR PUMP (ปั๊มแบบฟันเฟือง)

HYDRAULIC PUMPS

73
UNF (เกลียวใน ชนิด UNF) PT (เกลียวใน ชนิด PT)
CODE INLET OUTLET CODE INLET OUTLET
U1 1-5/16-12 UNF#16 1-1/16-12 UNF#12 P1 PT 1” PT 3/4”
U2 1-5/8-12 UNF#20 1-1/16-12 UNF#12 P2 PT 1-1/4” PT 3/4”
U3 1-7/8-12 UNF#24 1-1/16-12 UNF#16 P3 PT 1-1/2” PT 1”

NPT (เกลียวใน ชนิด NPT) BSPF (เกลียวใน ชนิด BSPF)
CODE INLET OUTLET CODE INLET OUTLET
N1 NPT 1” NPT 3/4” B1 BSPF 1” BSPF 3/4”
N2 NPT 1-1/4” NPT 3/4” B2 BSPF 1-1/4” BSPF 3/4”
N3 NPT 1-1/2” NPT 1” B3 BSPF 1-1/2” BSPF 1”
FLANGE (SQUARE) (แบบหน้าแปลน) FLANGE (SQUARE) (แบบหน้าแปลน)
CODE PORT A B C CODE PORT AxB C
INLET Ø1.575(Ø40) Ø1.787(Ø20) M6 INLET 2.063(52.4)x1.031(26.2) Ø01.984(Ø250)
F1 F3
OUTLET Ø1.378(Ø35) Ø0.591(Ø15) M6 OUTLET 1.874(47.6)x0.874(22.2) Ø0..748(Ø19)
INLET Ø1.165(Ø55) Ø1.063(Ø27) M8 INLET 2.307(58.6)x1.189(30.2) Ø1.260(Ø32)
F2 F4
OUTLET Ø1.165(Ø55) Ø0.748(Ø19) M8 OUTLET 2.063(52.4)x1.031(26.2) Ø0.984(Ø25)
FLANGE (DIAMOND) (แบบหน้าแปลน) REAR PORT ช่องทางน��้ามันด้านหลัง)
CODE PORT A B C CODE INLET OUTLET
INLET Ø1.575(Ø40) Ø1.748(Ø19) M8 ZU1 1-5/16-12 UNF#16 1-1/16-12 UNF#12
F5
OUTLET Ø1.181(Ø30) Ø0.512(Ø13) M6 ZU2 1-5/8-12 UNF#20 1-1/16-12 UNF#12
INLET Ø2.008(Ø51) Ø1.063(Ø27) M10 ZU3 1-5/8-12 UNF#20 1-1/16-12 UNF#16
F6
OUTLET Ø1.575(Ø40) Ø0.748(Ø19) M8
