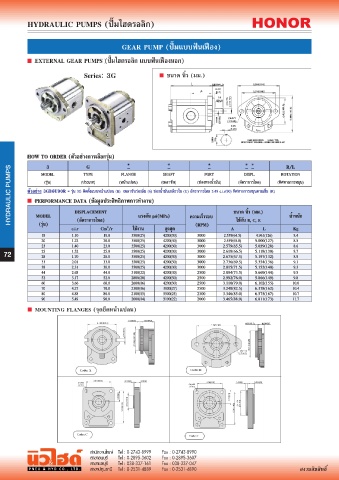

Page 72 - Rexroth Catalog By Pneu&Hyd

GEAR PUMP (ปั๊มแบบฟันเฟือง)

HOW TO ORDER (ตัวอย่างการเลือกรุ่น) FLANGE SHAFT PORT DISPL. ROTATION
*
*
*
* *
R/L
3
G
HYDRAULIC PUMPS ตัวอย่าง 3GB6U90R = รุ่น 3G ติดตั้งแบบหน้าแปลน (B) เพลาขับร่องลิ่ม (6) ช่องนํ้ามันเกลียวใน (U) อัตราการไหล 5.49 c.i.r(90) ทิศทางการหมุนตามเข็ม (R) (ทิศทางการหมุน)
MODEL
TYPE
(เพลาขับ)
(รุ่น)
(ประเภท)
(ช่องทางนํ้ามัน)
(อัตราการไหล)
(หน้าแปลน)
n PERFORMANCE DATA (ข้อมูลประสิทธิภาพการท�างาน)
ขนาด นิ้ว (มม.)
DISPLACEMENT
แรงดัน psi(MPa)
MODEL
(รุ่น)
(RPM)
Cm /r
c.i.r (อัตราการไหล) 3 ใช้งาน สูงสุด ความเร็วรอบ A ใช้กับ B, C, E L น�้าหนัก
Kg
18 1.10 18.0 3500(25) 4200(30) 3000 2.539(64.5) 4.961(126) 8.4
20 1.22 20.0 3500(25) 4200(30) 3000 2.559(65.0) 5.000(127) 8.5
23 1.40 23.0 3500(25) 4200(30) 3000 2.579(65.5) 5.039(128) 8.6
25 1.52 25.0 3500(25) 4200(30) 3000 2.618(66.5) 5.118(130) 8.7
72 28 1.70 28.0 3500(25) 4200(30) 3000 2.675(67.5) 5.197(132) 8.9
33 2.01 33.0 3500(25) 4200(30) 3000 2.736(69.5) 5.354(136) 9.1
38 2.31 38.0 3500(25) 4200(30) 3000 2.815(71.5) 5.152(140) 9.3
44 2.68 44.0 3100(22) 4200(30) 2500 2.894(73.5) 5.669(144) 9.5
52 3.17 52.0 2800(20) 4200(30) 2500 2.992(76.0) 5.866(149) 9.8
60 3.66 60.0 2600(16) 4200(30) 2500 3.110(79.0) 6.102(155) 10.0
70 4.27 70.0 2300(16) 3800(27) 2500 3.248(82.5) 6.378(162) 10.4
80 4.88 80.0 2100(15) 3500(25) 2300 3.346(85.0) 6.575(167) 10.7
90 5.49 90.0 2000(14) 3100(22) 2000 3.465(88.0) 6.811(173) 11.7
