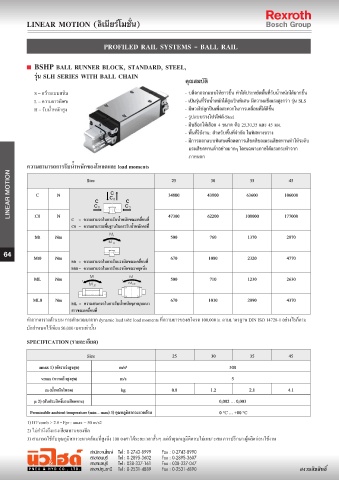

Page 64 - Rexroth Catalog By Pneu&Hyd
P. 64
PROFILED RAIL SYSTEMS - BALL RAIL
LINEAR MOTION C N Size 34800 43800 63600 106000
25
30
45
35
N
C0
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่ 47300 62200 108000 177000
Mt Nm 500 760 1370 2870
64 Mt0 Nm 670 1080 2320 4770
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 500 710 1230 2630
ML0 Nm 670 1010 2090 4370
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่
Size 25 30 35 45
amax 1) (อัตราเร่งสูงสุด) m/s² 500
vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.8 1.2 2.1 4.1
μ 2) (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min .. max) 3) อุณหภูมิสภาวะแวดล้อม 0 °C … +80 °C
