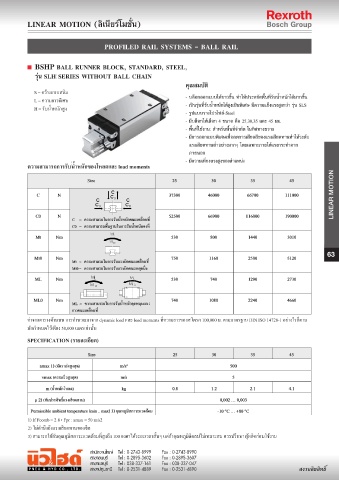

Page 63 - Rexroth Catalog By Pneu&Hyd

PROFILED RAIL SYSTEMS - BALL RAIL

LINEAR MOTION
Size 25 30 35 45

C N 37300 46000 66700 111000

C0 N 52500 66900 116000 190000
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่
Mt Nm 530 800 1440 3010

Mt0 Nm 750 1160 2500 5120 63
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 530 740 1290 2730

ML0 Nm 740 1080 2240 4660
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่

Size 25 30 35 45
amax 1) (อัตราเร่งสูงสุด) m/s² 500

vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.8 1.2 2.1 4.1

μ 2) (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min .. max) 3) อุณหภูมิสภาวะแวดล้อม -10 °C … +80 °C
