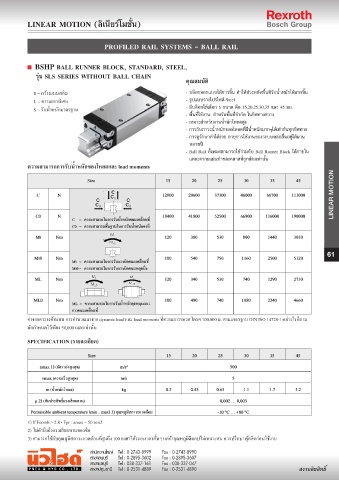

P. 61
PROFILED RAIL SYSTEMS - BALL RAIL
LINEAR MOTION
Size 15 20 25 30 35 45
C N 12800 29600 37300 46000 66700 111000
C0 N 18400 41800 52500 66900 116000 190000
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่
Mt Nm 120 380 530 800 1440 3010
Mt0 Nm 180 540 750 1160 2500 5120 61
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 120 340 530 740 1290 2730
ML0 Nm 180 490 740 1080 2240 4660
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่
Size 15 20 25 30 35 45
amax 1) (อัตราเร่งสูงสุด) m/s² 500
vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.2 0.45 0.65 1.1 1.7 3.2
μ 2) (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min .. max) 3) อุณหภูมิสภาวะแวดล้อม -10 °C … +80 °C
