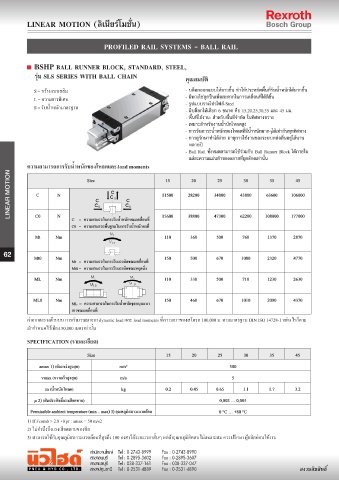

PROFILED RAIL SYSTEMS - BALL RAIL

LINEAR MOTION C N Size 11500 28200 34800 43800 63600 106000
25
20
15
45
35
30

N
C0
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่ 15600 38800 47300 62200 108000 177000
Mt Nm 110 360 500 760 1370 2870

62 Mt0 Nm 150 500 670 1080 2320 4770
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 110 330 500 710 1230 2630

ML0 Nm 150 460 670 1010 2090 4370
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่

Size 15 20 25 30 35 45

amax 1) (อัตราเร่งสูงสุด) m/s² 500
vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.2 0.45 0.65 1.1 1.7 3.2

μ 2) (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min .. max) 3) อุณหภูมิสภาวะแวดล้อม 0 °C … +80 °C
