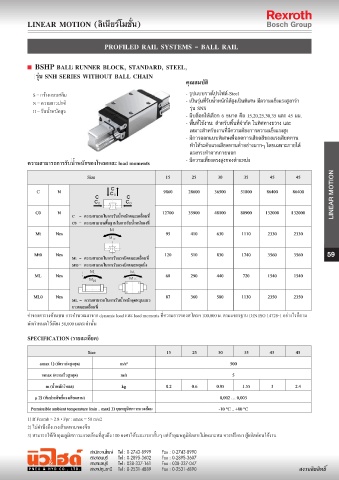

P. 59
PROFILED RAIL SYSTEMS - BALL RAIL
LINEAR MOTION
Size 15 25 30 35 45 45
C N 9860 28600 36500 51800 86400 86400
C0 N 12700 35900 48100 80900 132000 132000
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่
Mt Nm 95 410 630 1110 2330 2330
Mt0 Nm 120 510 830 1740 3560 3560 59
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 68 290 440 720 1540 1540
ML0 Nm 87 360 580 1130 2350 2350
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่
Size 15 25 30 35 45 45
amax 1) (อัตราเร่งสูงสุด) m/s² 500
vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.2 0.6 0.95 1.55 3 2.4
μ 2) (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min .. max) 3) อุณหภูมิสภาวะแวดล้อม -10 °C .. +80 °C
