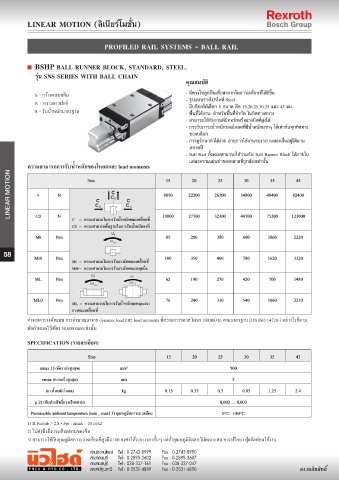

Page 58 - Rexroth Catalog By Pneu&Hyd
P. 58
PROFILED RAIL SYSTEMS - BALL RAIL
LINEAR MOTION v N Size 8850 22200 26700 34800 49400 82400
25
20
15
45
35
30
N
C0
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่ 10800 27700 32300 44700 75200 123000
Mt Nm 85 280 380 600 1060 2220
58 Mt0 Nm 100 350 460 780 1620 3320
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 62 190 270 420 700 1480
ML0 Nm 76 240 330 540 1060 2210
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่
Size 15 20 25 30 35 45
amax 1) (อัตราเร่งสูงสุด) m/s² 500
vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.15 0.35 0.5 0.85 1.25 2.4
μ 2) (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min .. max) 3) อุณหภูมิสภาวะแวดล้อม 0°C...+80°C
