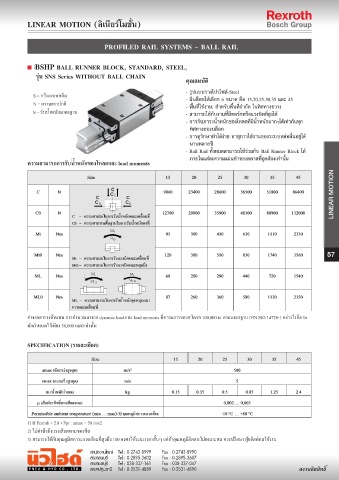

P. 57
PROFILED RAIL SYSTEMS - BALL RAIL
Size 15 20 25 30 35 45
C N 9860 23400 28600 36500 51800 86400 LINEAR MOTION
C0 N 12700 29800 35900 48100 80900 132000
C = ความสามรถในการรับน�้าหนักขณะเคลื่อนที่
C0 = ความสามารถพื้นฐานในการรับน�้าหนักคงที่
Mt Nm 95 300 410 630 1110 2330
Mt0 Nm 120 380 510 830 1740 3560 57
Mt = ความสามรถในการรับแรงบิดขณะเคลื่อนที่
Mt0 = ความสามรถในการรับแรงบิดขณะหยุดนิ่ง
ML Nm 68 200 290 440 720 1540
ML0 Nm 87 260 360 580 1130 2350
ML = ความสามารถในการรับน�้าหนักจุดหมุนแนว
ยาวขณะเคลื่อนที่
Size 15 20 25 30 35 45
amax (อัตราเร่งสูงสุด) m/s² 500
vmax (ความเร็วสูงสุด) m/s 5
m (น�้าหนักโหลด) kg 0.15 0.35 0.5 0.85 1.25 2.4
μ (สัมประสิทธิ์แรงเสียดทาน) 0,002 … 0,003
Permissible ambient temperature (min … max) 3) อุณหภูมิสภาวะแวดล้อม -10 °C … +80 °C
