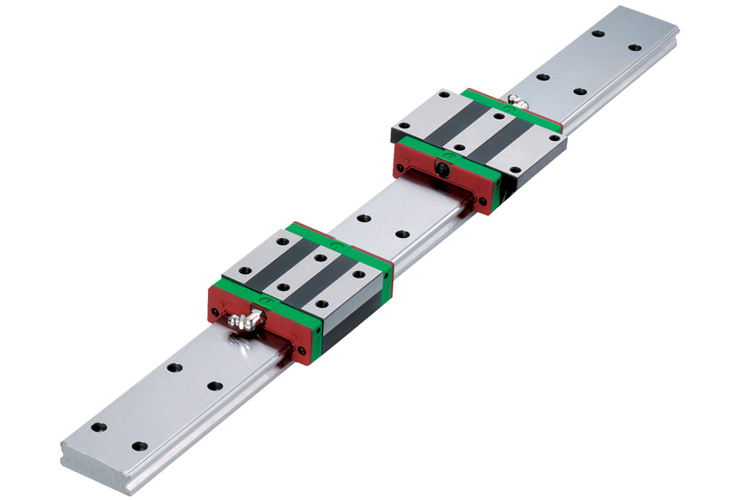

HIWIN Linear Guide - WE series

HIWIN Linear guide WE มีคุณสมบัติในการรับน้ำหนักได้เท่ากันทั้งในแนวรัศมี แนวตรงข้าม และแนวด้านข้างซึ่งจะมีแนวเส้นในการรับแรงที่ 45 องศา ตัวรางมีหน้ากว้างซึ่งจะทำให้รับน้ำหนักได้มากอีกทั้งยังรับโมเมนต์และมีความแข็งแกร่งสูง นอกจากนี้ยังมีคุณสมบัติชดเชยการเยื้องศูนย์ซึ่งจะทำให้ชดเชยความผิดพลาดในการติดตั้งได้แต่ก็ยังมีความแม่นยำตามมาตรฐานของลิเนียร์ไกด์ คุณสมบัติอีกประการหนึ่งคือสามารถใช้รางเดี่ยวและมีความสูงรวมที่ต่ำกว่าทำให้จุดศูนย์ถ่วงต่ำเหมาะกับงานที่มีพื้นที่จำกัดและต้องการรับโมเมนต์ได้สูง

ดาวน์โหลดไฟล์ PDF Configuration

we series linear guide — HIWIN Linear Guide WE

Features | HIWIN Linear Guide - WE series

มีแนวเส้นในการรับแรงที่ 45 องศา
รับน้ำหนักได้เท่ากัน แนวรัศมี แนวตรงข้าม และแนวด้าน
ตัวรางมีหน้ากว้างซึ่งจะทำให้รับน้ำหนักได้มากอีกทั้งยังรับโมเมนต์ และมีความแข็งแกร่งสูง
มีคุณสมบัติชดเชยการเยื้องศูนย์ซึ่งจะทำให้ชดเชยความผิดพลาดในการติดตั้งได้
สามารถใช้รางเดี่ยว และมีความสูงรวมที่ต่ำกว่าทำให้จุดศูนย์ถ่วงต่ำ
เหมาะกับงานที่มีพื้นที่จำกัด และต้องการรับโมเมนต์ได้สูง
มีช่วงโหลดแบบไดนามิกพื้นฐาน 5.23 - 29.8 kN
ระดับความแม่นยำ
- C = ปกติ
- H = สูง
- P = แม่นยำ
- SP = แม่นยำสูง
- UP = แม่นยำสูงที่สุด
ระดับการับน้ำหนักเริ่มต้น
- Z0 = น้ำหนักเบามาก
- ZA = น้ำหนักเบา
- ZB = น้ำหนักปกติ

Assembly Code | HIWIN Linear Guide - WE series

Block Code | HIWIN Linear Guide - WE series

Rail Code | HIWIN Linear Guide - WE series

Specifications | HIWIN Linear Guide - WE series

WEH 17-21 CA

Model	Dimensions of Assembly(mm)			Dimensions of Block(mm)													Dimensions of Rail(mm)								Mounting Bolt for Rail	Basic Dynamic Load Rating	Basic Static Load Rating	Static Rated Moment			Weight
Model	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	W_B	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	Block(kg)	Rail(kg/m)
WEH17CA	17	2.5	8.5	50	29	10.5	15	35	50.6	-	3.1	4.9	M4x5	6	4	3	33	18	9.3	7.5	5.3	4.5	40	15	M4x12	5.23	9.64	0.15	0.062	0.062	0.12	2.2
WEH21CA	21	3	8.5	54	31	11.5	19	41.7	59	14.68	3.65	12	M5x6	8	4.5	4.2	37	22	11	7.5	5.3	4.5	50	15	M4x12	7.21	13.7	0.23	0.1	0.1	0.2	3

WEH 27-50 CA

Model	Dimensions of Assembly(mm)			Dimensions of Block(mm)													Dimensions of Rail(mm)								Mounting Bolt for Rail	Basic Dynamic Load Rating	Basic Static Load Rating	Static Rated Moment			Weight
Model	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	W_B	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	Block(kg)	Rail(kg/m)
WEH27CA	27	4	10	62	46	8	32	51.8	72.8	14.15	3.5	12	M6x6	10	6	5	42	24	15	7.5	5.3	4.5	60	20	M4x16	12.4	21.6	0.42	0.17	0.17	0.35	4.7
WEH35CA	35	4	15.5	100	76	12	50	77.6	102.6	18.35	5.25	12	M8x8	13	8	6.5	69	40	19	11	9	7	80	20	M6x20	29.8	49.4	1.48	0.67	0.67	1.1	9.7
WEH50CA	50	7.5	20	130	100	15	65	112	140	28.05	6	12.9	M10x15	19.5	12	10.5	90	60	24	14	12	9	80	20	M8x25	61.52	97.1	4.03	1.96	1.96	3.16	14.6

WEW-CC

Model	Dimensions of Assembly(mm)			Dimensions of Block(mm)														Dimensions of Rail(mm)								Mounting Bolt for Rail	Basic Dynamic Load Rating	Basic Static Load Rating	Static Rated Moment			Weight
Model	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	M	T	T₁	H₂	H₃	W_R	W_B	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	Block(kg)	Rail(kg/m)
WEW17CC	17	2.5	13.5	60	53	3.5	26	35	50.6	-	3.1	4.9	M4	5.3	6	4	3	33	18	9.3	7.5	5.3	4.5	40	15	M4x12	5.23	9.64	0.15	0.062	0.062	0.13	2.2
WEW21CC	21	3	15.5	68	60	4	29	41.7	59	9.68	3.65	12	M5	7.3	8	4.5	4.2	37	22	11	7.5	5.3	4.5	50	15	M4x12	7.21	13.7	0.23	0.1	0.1	0.23	3
WEW27CC	27	4	19	80	70	5	40	51.8	72.8	10.15	3.5	12	M6	8	10	6	5	42	24	15	7.5	5.3	4.5	60	20	M4x16	12.4	21.6	0.42	0.17	0.17	0.43	4.7
WEW35CC	35	4	25.5	120	107	6.5	60	77.6	102.6	13.35	5.25	12	M8	11.2	14	8	6.5	69	40	19	11	9	7	80	20	M6x20	29.8	49.4	1.48	0.67	0.67	1.26	9.7
WEW50CC	50	7.5	36	162	144	9	80	112	140	20.55	6	12.9	M10	14	18	12	10.5	90	60	24	14	12	9	80	20	M8x25	61.52	97.1	4.03	1.96	1.96	3.71	14.6
