HIWIN Linear Guide - HG series

HIWIN linear guide HG เป็นลิเนียร์ไกด์ที่ออกแบบมาให้รับน้ำหนักได้สูงและมีความแข็งแกร่งสูงกว่าลิเนียร์ไกด์ประเภทอื่นๆ ซึ่งเกิดจากร่องเม็ดลูกปืนครึ่งวงกลมและโครงสร้างที่เหมาะสม ด้วยคุณสมบัติการรับน้ำหนักในแนวรัศมี การรับแรงในทิศทางตรงข้าม และแนวด้านข้าง และคุณสมบัติชดเชยการเยื้องศูนย์ ดังนั้น Linear guideway HG จึงเป็นลิเนียร์ไกด์ที่มีอายุการใช้งานนาน สามารถใช้งานที่ความเร็วสูง ความแม่นยำสูง และเคลื่อนที่ได้อย่างราบรื่น

ดาวน์โหลดไฟล์ PDFConfiguration
Linear Guide HG
HIWIN Linear guide HG

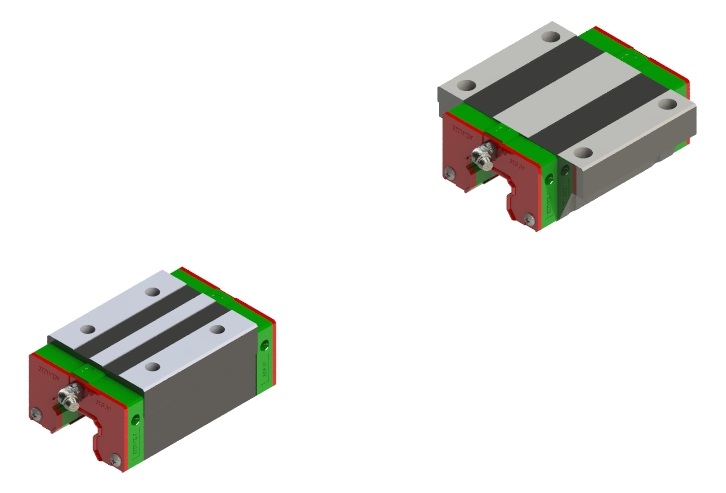

linear guide hg block

บล็อกลิเนียร์ไกด์ HG

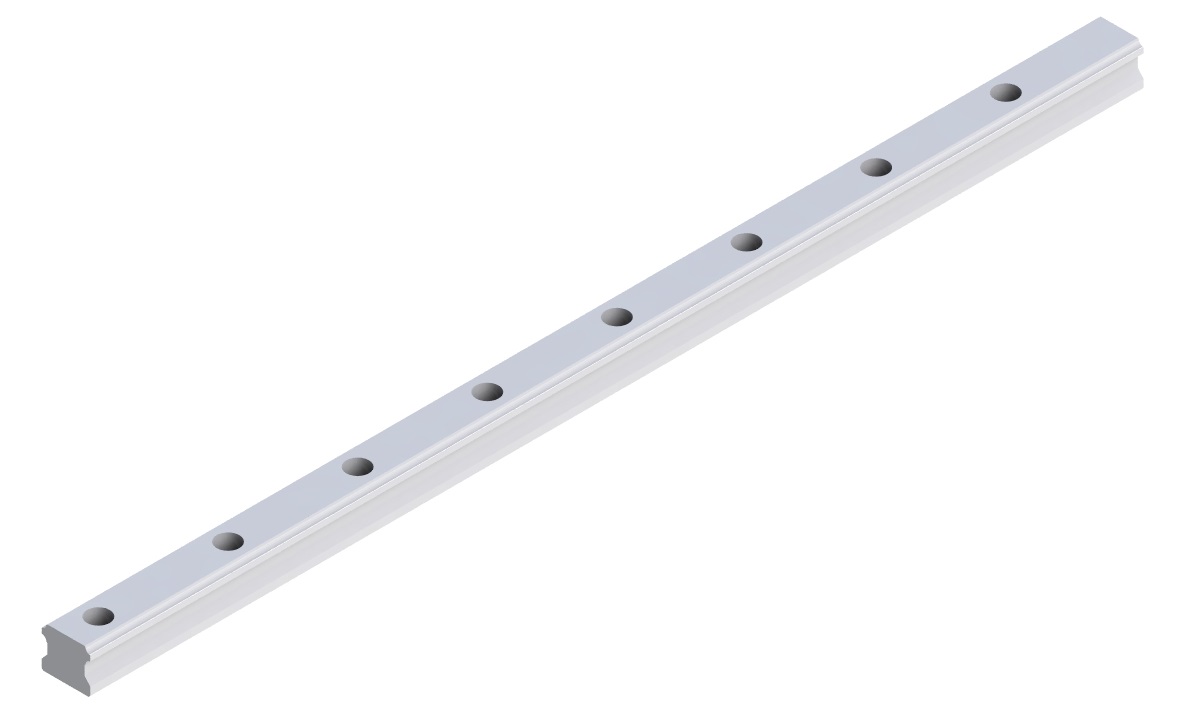

 linear guide hg rail

รางลิเนียร์ไกด์ HG

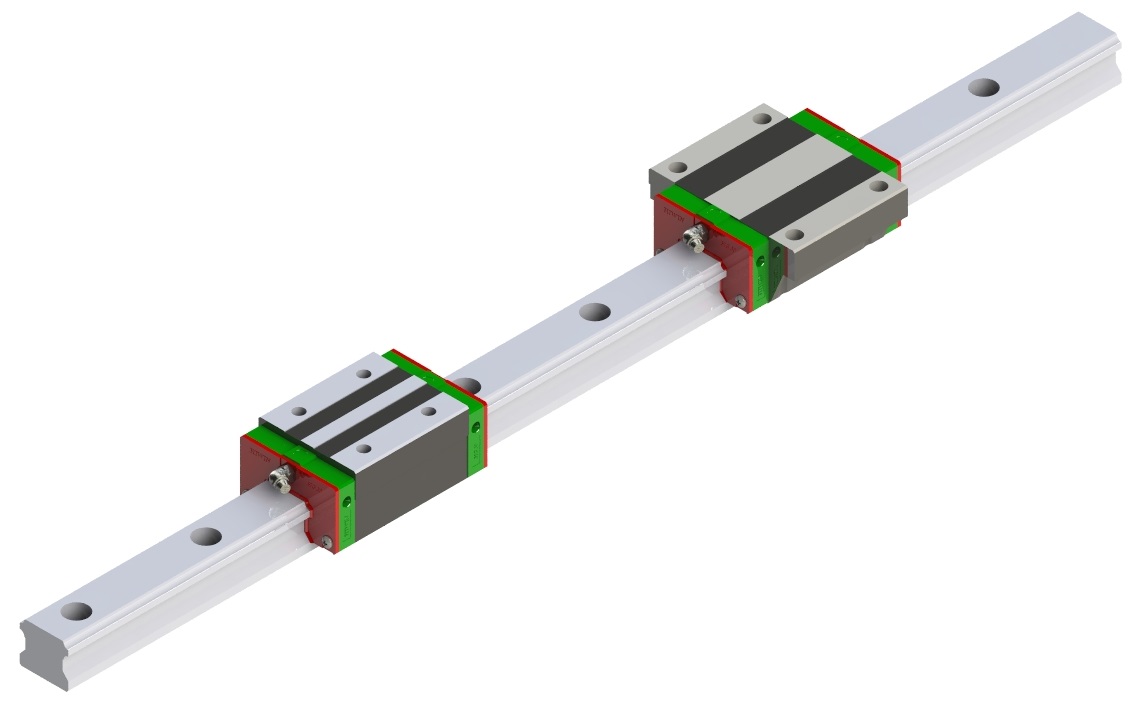

 linear guide hg assembly

ลิเนียร์ไกด์ HG

Features | HIWIN Linear Guide - HG series

  • มีร่องเม็ดลูกปืนครึ่งวงกลม และโครงสร้างที่เหมาะสม
  • เป็นลิเนียร์ไกด์ที่ออกแบบมาให้รับน้ำหนักได้สูง และมีความแข็งแกร่งสูง
  • การรับน้ำหนักในแนวรัศมี การรับแรงในทิศทางตรงข้าม และแนวด้านข้าง
  • มีคุณสมบัติชดเชยการเยื้องศูนย์
  • มีอายุการใช้งานนาน สามารถใช้งานที่ความเร็วสูงความแม่นยำสูง และเคลื่อนที่ได้อย่างราบรื่น
  • ช่วงโหลดแบบไดนามิกพื้นฐาน 11.38 - 208.36 kN
  • ระดับความแม่นยำ
    • C = ปกติ
    • H = สูง
    • P = แม่นยำ
    • SP = แม่นยำสูง
    • UP = แม่นยำสูงที่สุด
  • ระดับการับน้ำหนักเริ่มต้น
    • Z0 = น้ำหนักปกติ
    • ZA = น้ำหนักปานกลาง
    • ZB = น้ำหนักสูง

Assembly Code | HIWIN Linear Guide - HG series

code linear guide hg

Block Code | HIWIN Linear Guide - HG series

code linear guide hg block

Rail Code | HIWIN Linear Guide - HG series

Specifications | HIWIN Linear Guide - HG series

HGH-CA / HGH-HA

model hg series linear guide hiwin
ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
HH1NWBB1CL1LK1K2GMxlTH2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
HGH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 4.85 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4x16 14.7 23.47 0.12 0.1 0.1 0.18 1.45
HGH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 6 12 M5x6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 27.1 36.68 0.27 0.2 0.2 0.3 2.21
HGH20HA 30 4.6 12 44 32 6 50 65.2 92.2 12.6 6 12 M5x6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 32.7 47.96 0.35 0.35 0.35 0.39 2.21
HGH25CA 40 5.5 12.5 48 35 6.5 35 58 84 15.7 6 12 M6x8 8 10 9 23 22 11 9 7 60 20 M6x20 34.9 52.82 0.42 0.33 0.33 0.51 3.21
HGH25HA 40 5.5 12.5 48 35 6.5 50 78.6 104.6 18.5 6 12 M6x8 8 10 9 23 22 11 9 7 60 20 M6x20 42.2 69.07 0.56 0.57 0.57 0.69 3.21
HGH30CA 45 6 16 60 40 10 40 70 97.4 20.25 6 12 M8x10 8.5 9.5 13.8 28 26 14 12 9 80 20 M8x25 48.5 71.87 0.66 0.53 0.53 0.88 4.47
HGH30HA 45 6 16 60 40 10 60 93 120.4 21.75 6 12 M8x10 8.5 9.5 13.8 28 26 14 12 9 80 20 M8x25 58.6 93.99 0.88 0.92 0.92 1.16 4.47
HGH35CA 55 7.5 18 70 50 10 50 80 112.4 20.6 7 12 M8x12 10.2 16 19.6 34 29 14 12 9 80 20 M8x25 64.6 93.88 1.16 0.81 0.81 1.45 6.3
HGH35HA 55 7.5 18 70 50 10 72 105.8 138.2 22.5 7 12 M8x12 10.2 16 19.6 34 29 14 12 9 80 20 M8x25 77.9 122.77 1.54 1.4 1.4 1.92 6.3
HGH45CA 70 9.5 20.5 86 60 13 60 97 139.4 23 10 12.9 M10x17 16 18.5 30.5 45 38 20 17 14 105 22.5 M12x35 103.8 146.71 1.98 1.55 1.55 2.73 10.41
HGH45HA 70 9.5 20.5 86 60 13 80 128.8 171.2 28.9 10 12.9 M10x17 16 18.5 30.5 45 38 20 17 14 105 22.5 M12x35 125.3 191.85 2.63 2.68 2.68 3.61 10.41
HGH55CA 80 13 23.5 100 75 12.5 75 117.7 166.7 27.35 11 12.9 M12x18 17.5 22 29 53 44 23 20 16 120 30 M14x45 153.2 211.23 3.69 2.64 2.64 4.17 15.08
HGH55HA 80 13 23.5 100 75 12.5 95 155.8 204.8 36.4 11 12.9 M12x18 17.5 22 29 53 44 23 20 16 120 30 M14x45 184.9 276.23 4.88 4.57 4.57 5.49 15.08
HGH65CA 90 15 31.5 126 76 25 70 144.2 200.2 43.1 14 12.9 M16x20 25 15 15 63 53 26 22 18 150 35 M16x50 213.2 287.48 6.65 4.27 4.27 7 21.18
HGH65HA 90 15 31.5 126 76 25 120 203.6 259.6 47.8 14 12.9 M16x20 25 15 15 63 53 26 22 18 150 35 M16x50 277.8 420.17 9.38 7.38 7.38 9.82 21.18

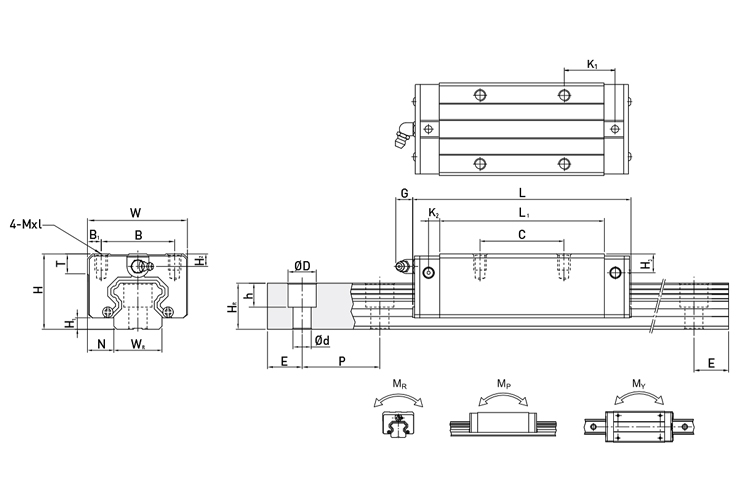

HGL-CA / HGL-HA

model hg series linear guide hiwin
ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
HH1NWBB1CL1LK1K2GMxlTH2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
HGL15CA 24 4.3 9.5 34 26 4 26 39.4 61.4 10 4.85 5.3 M4x4 6 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 14.7 23.47 0.12 0.1 0.1 0.14 1.45
HGL25CA 36 5.5 12.5 48 35 6.5 35 58 84 15.7 6 12 M6x6 8 6 5 23 22 11 9 7 60 20 M6x20 34.9 52.82 0.42 0.33 0.33 0.42 3.21
HGL25HA 36 5.5 12.5 48 35 6.5 50 78.6 104.6 18.5 6 12 M6x6 8 6 5 23 22 11 9 7 60 20 M6x20 42.2 69.07 0.56 0.57 0.57 0.57 3.21
HGL30CA 42 6 16 60 40 10 40 70 97.4 20.25 6 12 M8x10 8.5 6.5 10.8 28 26 14 12 9 80 20 M8x25 48.5 71.87 0.66 0.53 0.53 0.78 4.47
HGL30HA 42 6 16 60 40 10 60 93 120.4 21.75 6 12 M8x10 8.5 6.5 10.8 28 26 14 12 9 80 20 M8x25 58.6 93.99 0.88 0.92 0.92 1.03 4.47
HGL35CA 48 7.5 18 70 50 10 50 80 112.4 20.6 7 12 M8x12 10.2 9 12.6 34 29 14 12 9 80 20 M8x25 64.6 93.88 1.16 0.81 0.81 1.14 6.3
HGL35HA 48 7.5 18 70 50 10 72 105.8 138.2 22.5 7 12 M8x12 10.2 9 12.6 34 29 14 12 9 80 20 M8x25 77.9 122.77 1.54 1.4 1.4 1.52 6.3
HGL45CA 60 9.5 20.5 86 60 13 60 97 139.4 23 10 12.9 M10x17 16 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 103.8 146.71 1.98 1.55 1.55 2.08 10.41
HGL45HA 60 9.5 20.5 86 60 13 80 128.8 171.2 28.9 10 12.9 M10x17 16 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 125.3 191.85 2.63 2.68 2.68 2.75 10.41
HGL55CA 70 13 23.5 100 75 12.5 75 117.7 166.7 27.35 11 12.9 M12x18 17.5 12 19 53 44 23 20 16 120 30 M14x45 153.2 211.23 3.69 2.64 2.64 3.25 15.08
HGL55HA 70 13 23.5 100 75 12.5 95 155.8 204.8 36.4 11 12.9 M12x18 17.5 12 19 53 44 23 20 16 120 30 M14x45 184.9 276.23 4.88 4.57 4.57 4.27 15.08

HGW-CA / HGW-HA

model hg series linear guide hiwin
ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
HH1NWBB1CL1LK1K2GMTT1H2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
HGW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 4.85 5.3 M5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 14.7 23.47 0.12 0.1 0.1 0.17 1.45
HGW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 6 12 M6 8 10 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 27.1 36.68 0.27 0.2 0.2 0.4 2.21
HGW20HA 30 4.6 21.5 63 53 5 40 65.2 92.2 17.6 6 12 M6 8 10 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 32.7 47.96 0.35 0.35 0.35 0.52 2.21
HGW25CA 36 5.5 23.5 70 57 6.5 45 58 84 10.7 6 12 M8 8 14 6 5 23 22 11 9 7 60 20 M6x20 34.9 52.82 0.42 0.33 0.33 0.59 3.21
HGW25HA 36 5.5 23.5 70 57 6.5 45 78.6 104.6 21 6 12 M8 8 14 6 5 23 22 11 9 7 60 20 M6x20 42.2 69.07 0.56 0.57 0.57 0.8 3.21
HGW30CA 42 6 31 90 72 9 52 70 97.4 14.25 6 12 M10 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 48.5 71.87 0.66 0.53 0.53 1.09 4.47
HGW30HA 42 6 31 90 72 9 52 93 120.4 25.75 6 12 M10 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 58.6 93.99 0.88 0.92 0.92 1.44 4.47
HGW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 7 12 M10 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 64.6 93.88 1.16 0.81 0.81 1.56 6.3
HGW35HA 48 7.5 33 100 82 9 62 105.8 138.2 27.5 7 12 M10 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 77.9 122.77 1.54 1.4 1.4 2.06 6.3
HGW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 10 12.9 M12 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 103.8 146.71 1.98 1.55 1.55 2.79 10.41
HGW45HA 60 9.5 37.5 120 100 10 80 128.8 171.2 28.9 10 12.9 M12 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 125.3 191.85 2.63 2.68 2.68 3.69 10.41
HGW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 11 12.9 M14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 153.2 211.23 3.69 2.64 2.64 4.52 15.08
HGW55HA 70 13 43.5 140 116 12 95 155.8 204.8 36.4 11 12.9 M14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 184.9 276.23 4.88 4.57 4.57 5.96 15.08
HGW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 14 12.9 M16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 213.2 287.48 6.65 4.27 4.27 9.17 21.18
HGW65HA 90 15 53.5 170 142 14 110 203.6 259.6 52.8 14 12.9 M16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 277.8 420.17 9.38 7.38 7.38 12.89 21.18

HGW-CB / HGW-HB

model hg series linear guide hiwin
ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
HH1NWBB1CL1LK1K2GMTT1T2H2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
HGW15CB 24 4.3 16 47 38 4.5 30 39.4 61.4 8 4.85 5.3 Ø4.5 6 8.9 6.95 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 14.7 23.47 0.12 0.1 0.1 0.17 1.45
HGW20CB 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 6 12 Ø6 8 10 9.5 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 27.1 36.68 0.27 0.2 0.2 0.4 2.21
HGW20HB 30 4.6 21.5 63 53 5 40 65.2 92.2 17.6 6 12 Ø6 8 10 9.5 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 32.7 47.96 0.35 0.35 0.35 0.52 2.21
HGW25CB 36 5.5 23.5 70 57 6.5 45 58 84 10.7 6 12 Ø7 8 14 10 6 5 23 22 11 9 7 60 20 M6x20 34.9 52.82 0.42 0.33 0.33 0.59 3.21
HGW25HB 36 5.5 23.5 70 57 6.5 45 78.6 104.6 21 6 12 Ø7 8 14 10 6 5 23 22 11 9 7 60 20 M6x20 42.2 69.07 0.56 0.57 0.57 0.8 3.21
HGW30CB 42 6 31 90 72 9 52 70 97.4 14.25 6 12 Ø9 8.5 16 10 6.5 10.8 28 26 14 12 9 80 20 M8x25 48.5 71.87 0.66 0.53 0.53 1.09 4.47
HGW30HB 42 6 31 90 72 9 52 93 120.4 25.75 6 12 Ø9 8.5 16 10 6.5 10.8 28 26 14 12 9 80 20 M8x25 58.6 93.99 0.88 0.92 0.92 1.44 4.47
HGW35CB 48 7.5 33 100 82 9 62 80 112.4 14.6 7 12 Ø9 10.1 18 13 9 12.6 34 29 14 12 9 80 20 M8x25 64.6 93.88 1.16 0.81 0.81 1.56 6.3
HGW35HB 48 7.5 33 100 82 9 62 105.8 138.2 27.5 7 12 Ø9 10.1 18 13 9 12.6 34 29 14 12 9 80 20 M8x25 77.9 122.77 1.54 1.4 1.4 2.06 6.3
HGW45CB 60 9.5 37.5 120 100 10 80 97 139.4 13 10 12.9 Ø11 15.1 22 15 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 103.8 146.71 1.98 1.55 1.55 2.79 10.41
HGW45HB 60 9.5 37.5 120 100 10 80 128.8 171.2 28.9 10 12.9 Ø11 15.1 22 15 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 125.3 191.85 2.63 2.68 2.68 3.69 10.41
HGW55CB 70 13 43.5 140 116 12 95 117.7 166.7 17.35 11 12.9 Ø14 17.5 26.5 17 12 19 53 44 23 20 16 120 30 M14x45 153.2 211.23 3.69 2.64 2.64 4.52 15.08
HGW55HB 70 13 43.5 140 116 12 95 155.8 204.8 36.4 11 12.9 Ø14 17.5 26.5 17 12 19 53 44 23 20 16 120 30 M14x45 184.9 276.23 4.88 4.57 4.57 5.96 15.08
HGW65CB 90 15 53.5 170 142 14 110 144.2 200.2 23.1 14 12.9 Ø16 25 37.5 23 15 15 63 53 26 22 18 150 35 M16x50 213.2 287.48 6.65 4.27 4.27 9.17 21.18
HGW65HB 90 15 53.5 170 142 14 110 203.6 259.6 52.8 14 12.9 Ø16 25 37.5 23 15 15 63 53 26 22 18 150 35 M16x50 277.8 420.17 9.38 7.38 7.38 12.89 21.18

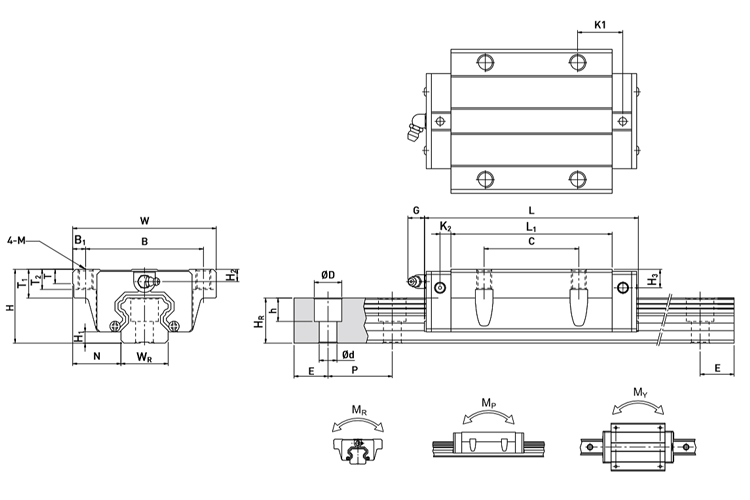

HGW-CC / HGW-HC

model hg series linear guide hiwin
ModelDimensions of Assembly(mm)Dimensions of Block(mm)Dimensions of Rail(mm)Mounting Bolt for RailBasic Dynamic Load RatingBasic Static Load RatingStatic Rated MomentWeight
HH1NWBB1CL1LK1K2GMTT1T2H2H3WRHRDhdPE(mm)C(kN)C0(kN)MR(kN-m)MP(kN-m)MY(kN-m)Block(kg)Rail(kg/m)
HGW15CC 24 4.3 16 47 38 4.5 30 39.4 61.4 8 4.85 5.3 M5 6 8.9 6.95 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 14.7 23.47 0.12 0.1 0.1 0.17 1.45
HGW20CC 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 6 12 M6 8 10 9.5 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 27.1 36.68 0.27 0.2 0.2 0.4 2.21
HGW20HC 30 4.6 21.5 63 53 5 40 65.2 92.2 17.6 6 12 M6 8 10 9.5 6 6 20 17.5 9.5 8.5 6 60 20 M5x16 32.7 47.96 0.35 0.35 0.35 0.52 2.21
HGW25CC 36 5.5 23.5 70 57 6.5 45 58 84 10.7 6 12 M8 8 14 10 6 5 23 22 11 9 7 60 20 M6x20 34.9 52.82 0.42 0.33 0.33 0.59 3.21
HGW25HC 36 5.5 23.5 70 57 6.5 45 78.6 104.6 21 6 12 M8 8 14 10 6 5 23 22 11 9 7 60 20 M6x20 42.2 69.07 0.56 0.57 0.57 0.8 3.21
HGW30CC 42 6 31 90 72 9 52 70 97.4 14.25 6 12 M10 8.5 16 10 6.5 10.8 28 26 14 12 9 80 20 M8x25 48.5 71.87 0.66 0.53 0.53 1.09 4.47
HGW30HC 42 6 31 90 72 9 52 93 120.4 25.75 6 12 M10 8.5 16 10 6.5 10.8 28 26 14 12 9 80 20 M8x25 58.6 93.99 0.88 0.92 0.92 1.44 4.47
HGW35CC 48 7.5 33 100 82 9 62 80 112.4 14.6 7 12 M10 10.1 18 13 9 12.6 34 29 14 12 9 80 20 M8x25 64.6 93.88 1.16 0.81 0.81 1.56 6.3
HGW35HC 48 7.5 33 100 82 9 62 105.8 138.2 27.5 7 12 M10 10.1 18 13 9 12.6 34 29 14 12 9 80 20 M8x25 77.9 122.77 1.54 1.4 1.4 2.06 6.3
HGW45CC 60 9.5 37.5 120 100 10 80 97 139.4 13 10 12.9 M12 15.1 22 15 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 103.8 146.71 1.98 1.55 1.55 2.79 10.41
HGW45HC 60 9.5 37.5 120 100 10 80 128.8 171.2 28.9 10 12.9 M12 15.1 22 15 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 125.3 191.85 2.63 2.68 2.68 3.69 10.41
HGW55CC 70 13 43.5 140 116 12 95 117.7 166.7 17.35 11 12.9 M14 17.5 26.5 17 12 19 53 44 23 20 16 120 30 M14x45 153.2 211.23 3.69 2.64 2.64 4.52 15.08
HGW55HC 70 13 43.5 140 116 12 95 155.8 204.8 36.4 11 12.9 M14 17.5 26.5 17 12 19 53 44 23 20 16 120 30 M14x45 184.9 276.23 4.88 4.57 4.57 5.96 15.08
HGW65CC 90 15 53.5 170 142 14 110 144.2 200.2 23.1 14 12.9 M16 25 37.5 23 15 15 63 53 26 22 18 150 35 M16x50 213.2 287.48 6.65 4.27 4.27 9.17 21.18
HGW65HC 90 15 53.5 170 142 14 110 203.6 259.6 52.8 14 12.9 M16 25 37.5 23 15 15 63 53 26 22 18 150 35 M16x50 277.8 420.17 9.38 7.38 7.38 12.89 21.18
