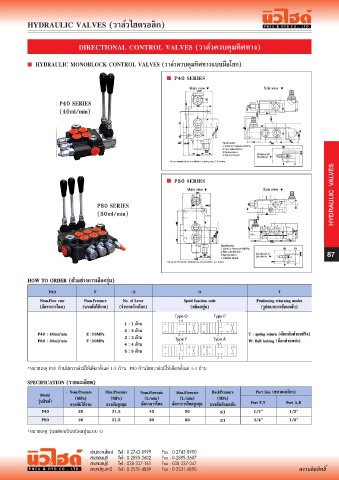

Page 87 - Rexroth Catalog By Pneu&Hyd
P. 87
HYDRAULIC VALVES
87
HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
P40 F -2 O T
Nom.Flow rate Nom.Pressure No. of Lever Spool function code Positioning returning modes
(อัตราการไหล) (แรงดันใช้งาน) (จ�านวนก้านโยก) (ชนิดสปูน) (รูปแบบการย้อนกลับ)
1 : 1 ก้าน
2 : 2 ก้าน
P40 : 40ml/min E :16MPa 3 : 3 ก้าน T : spring return (ดันกลับด้วยสปริง)
P80 : 80ml/min F :20MPa W: Ball locking (ล็อกต�าแหน่ง)
4 : 4 ก้าน
5 : 5 ก้าน
SPECIFICATION (รายละเอียด)
Nom.Pressure Max.Pressure Nom.Flowrate Max.Flowrate BackPressure Port Size (ขนาดเกลียว)
Model
รุ่นสินค้า (MPa) (MPa) (L/min) (L/min) (MPa) Port P,T Port A,B
แรงดันใช้งาน แรงดันสูงสุด อัตราการไหล อัตราการไหลสูงสุด แรงดันย้อนกลับ
P40 20 31.5 40 50 ≤1 1/2” 1/2”
P80 20 31.5 80 80 ≤1 3/4” 1/2”
