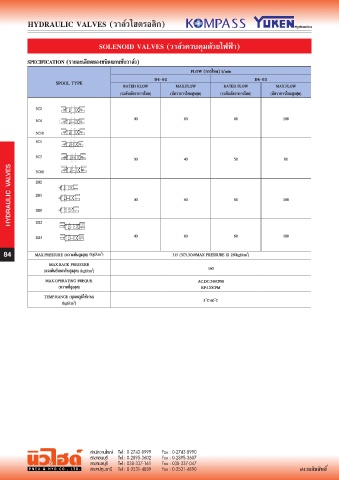

Page 84 - Rexroth Catalog By Pneu&Hyd

SPECIFICATION (รายละเอียดของชนิดแกนขับวาล์ว)

FLOW (การไหล) l/min
D4-02 D4-03
SPOOL TYPE RATED RLOW MAX.FLOW RATED FLOW MAX.FLOW

(ระดับอัตราการไหล) (อัตราการไหลสูงสุด) (ระดับอัตราการไหล) (อัตราการไหลสูงสุด)

3C2

3C4 40 60 60 100
3C10
3C5

3C3
30 40 50 80
HYDRAULIC VALVES 2B2 40 60 60 100
3C60

2B3

2B8

2D2

2D3 40 60 60 100

84 MAX.PRESSURE (ความดันสูงสุด) (kgf/cm ) 2 315 (3C5,3C60MAX PRESSURE IS 250kgf/cm ) 2
MAX.BACK PRESSURE
(แรงดันย้อนกลับสูงสุด) (kgf/cm ) 160
2
MAX.OPERATING FREQUE. AC.DC:240CPM
(ความถี่สูงสุด) RF:120CPM
TEMP.RANGE (อุณหภูมิใช้งาน)
(kgf/cm ) 2 5 ํC-60 ํC
