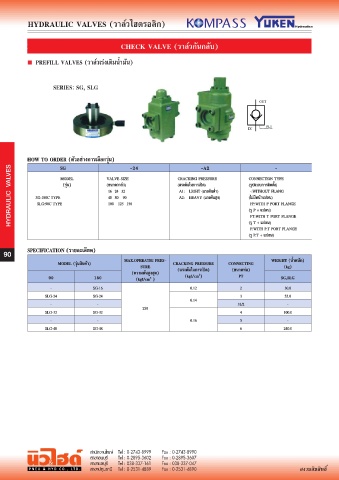

P. 90

HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
                      SG                       -24                      -A2                       -
                      MODEL           VALVE SIZE               CRACKING PRESSURE        CONNECTION TYPE
                       (รุ่น)         (ขนาดวาล์ว)              (แรงดันในการเปิด)        (รูปแบบการติดตั้ง)
                                       16  24  32               A1:   LIGHT (แรงดันตํ่า)    -:WITHOUT FLANG
              SG:180°C TYPE            48  80   90              A2:   HEAVY (แรงดันสูง)  (ไม่มีหน้าแปลน)
               SLG:90°C TYPE           100   125  150                                    FP:WITH P PORT FLANGE
                                                                                        (รู P + แปลน)
                                                                                         FT:WITH T PORT FLANGE
                                                                                        (รู T + แปลน)
                                                                                         F:WITH P.T PORT FLANGE
                                                                                        (รู P.T + แปลน)

           SPECIFICATION (รายละเอียด)
  90
                     MODEL (รุ่นสินค้า)      MAX.OPERATIG PRES-  CRACKING PRESSURE  CONNECTING  WEIGHT (น�้าหนัก)
                                                  SURE                                               (kg)
                                               (ความดันสูงสุด)  (แรงดันในการเปิด)  (ขนาดท่อ)
                                                                       2
                  90°             180°           (kgf/cm  )       (kgf/cm )          PT             SG,SLG
                                                      2
                   -              SG-16                             0.12             2″              30.0
                 SLG-24           SG-24                             0.14             3″              52.0
                   -               -                                                31/2″             -
                 SLG-32           SG-32            250                               4″              100.0
                   -               -                                0.16             5″               -
                 SLG-48           SG-48                                              6″              240.0
