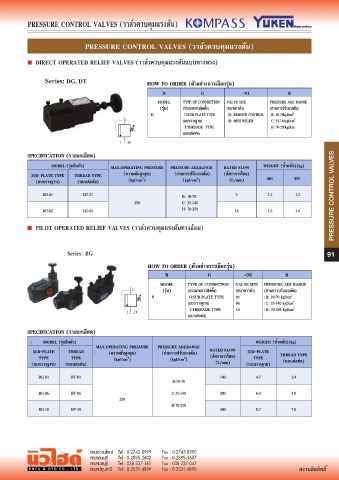

Page 91 - Rexroth Catalog By Pneu&Hyd

HOW TO ORDER (ตัวอย่างการเลือกรุ่น)

D G -01 B
MODEL TYPE OF CONNECTION VALVE SIZE PRESSURE ADJ. RANGE
(รุ่น) (ประเภทการติดตั้ง) (ขนาดวาล์ว) (ย่านการปรับแรงดัน)
D G:SUB-PLATE TYPE 01: REMOTE CONTROL B: 10-70kgf/cm 2
(แบบวางฐาน) 02: MINI RELIEF C: 35-140kgf/cm 2
T:THREADE TYPE H: 70-250kgf/cm
(แบบต่อท่อ)

SPECIFICATION (รายละเอียด)

MODEL (รุ่นสินค้า) MAX.OPERATING PRESSURE PRESSURE ADJ.RANGE RATED FLOW WEIGHT (น�้าหนัก)(kg)
SUB-PLATE TYPE THREAD TYPE (ความดันสูงสุด) (ย่านการปรับแรงดัน) (อัตราการไหล)
2
2
(แบบวางฐาน) (แบบต่อท่อ) (kgf/cm ) (kgf/cm ) (L/min) DG DT
DG-01 DT-01 B: 10-70 2 1.2 1.2
250 C: 35-140
DG-02 DT-02 H: 70-250 16 1.6 1.6

91
HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
B G -06 B

MODEL TYPE OF CONNECTION VALVE SIZE PRESSURE ADJ. RANGE
(รุ่น) (ประเภทการติดตั้ง) (ขนาดวาล์ว) (ย่านการปรับแรงดัน)
B G:SUB-PLATE TYPE 03 B: 10-70 kgf/cm 2
(แบบวางฐาน) 06 C: 35-140 kgf/cm 2
T:THREADE TYPE 10 H: 70-250 kgf/cm 2
(แบบต่อท่อ)

SPECIFICATION (รายละเอียด)
MODEL (รุ่นสินค้า) WEIGHT (น�้าหนัก)(kg)
MAX.OPERATING PRESSURE PRESSURE ADJ.RANGE
SUB-PLATE THREAD (ความดันสูงสุด) (ย่านการปรับแรงดัน) RATED FLOW SUB-PLATE
TYPE TYPE (kgf/cm ) (kgf/cm ) (อัตราการไหล) TYPE THREAD TYPE
2
2
(แบบวางฐาน) (แบบต่อท่อ) (L/min) (แบบวางฐาน) (แบบต่อท่อ)
BG-03 BT-03 100 4.7 2.4
B:10-70
BG-06 BT-06 C:35-140 200 6.0 4.0
250
H:70-250
BG-10 BT-10 400 8.7 7.0
