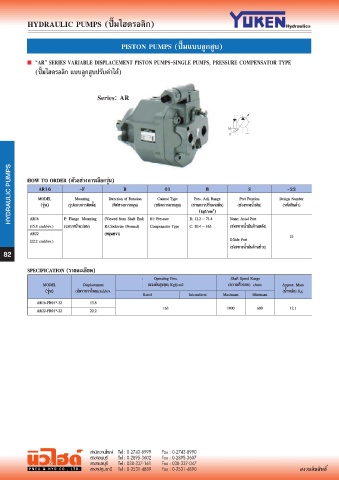

HYDRAULIC PUMPS HOW TO ORDER (ตัวอย่างการเลือกรุ่น) R (ชนิดการควบคุม) (ย่านการปรับแรงดัน) (ช่องทางนํ้ามัน) Design Number
S
-F
AR16
B
01
-22
Pres. Adj. Range
Mounting
Control Type
Direction of Rotation
MODEL
Port Position
(รูปแบบการติดตั้ง)
(ทิศทางการหมุน)
(รุ่น)
(รหัสสินค้า)
2
(kgf/cm )
AR16
(ช่องทางนํ้ามันด้านหลัง)
C: 20.4 ~ 163
Compensator Type
(แบบหน้าแปลน)
(15.8 cm3/rev.) F: Flange Mounting (Viewed from Shaft End) 01: Pressure B: 12.2 ~ 71.4 None: Axial Port
R:Clockwise (Normal)
AR22 (หมุนขวา) 22
(22.2 cm3/rev.) S:Side Port
(ช่องทางนํ้ามันด้านข้าง)
82
SPECIFICATION (รายละเอียด)
Operating Pres. Shaft Speed Range
MODEL Displacement (แรงดันสูงสุด) Kgf/cm2 (ความเร็วรอบ) r/min. Approx. Mass
(รุ่น) (อัตราการไหล)cm3/rev. (นํ้าหนัก) Kg.
Rated Intermittent Maximum Minimum
AR16-FR01*-22 15.8
163 1800 600 12.1
AR22-FR01*-22 22.2
