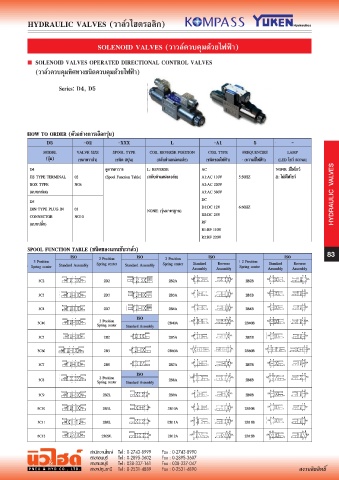

HOW TO ORDER (ตัวอย่างการเลือกรุ่น)
D5 -02 -XXX L -A1 5 -

MODEL VALVE SIZE SPOOL TYPE COIL REVERSE POSITION COIL TYPE FREQUENCIES LAMP
(รุ่น) (ขนาดวาล์ว) (ชนิด สปูน) (สลับตําแหน่งคอล์ย) (ชนิดของไฟฟ้า) (ความถี่ไฟฟ้า) (LED โชว์ สถานะ)
D4 ดูจากตาราง L: REVERSE AC NONE: มีไฟโชว์
JIS TYPE TERMINAL 02 (Spool Function Table) (สลับตําแหน่งคอล์ย) A1:AC 110V 5:50HZ B: ไม่มีไฟโชว์
BOX TYPE NG6 A2:AC 220V
(แบบกล่อง) A3:AC 380V HYDRAULIC VALVES
D5 DC
DIN TYPE PLUG IN 03 NONE: (รุ่นมาตรฐาน) D1:DC 12V 6:60HZ
CONNECTOR NG10 D2:DC 24V
(แบบปลั๊ก) RF
R1:RF 110V
R2:RF 220V

SPOOL FUNCTION TABLE (ชนิดของแกนขับวาล์ว)
ISO 2 Position ISO 2 Position ISO ISO 83
3 Position Spring center Spring center Standard Reverse 2 Position Standard Reverse
Spring center Standard Assembly Standard Assembly Assembly Assembly Spring center Assembly Assembly

3C2 2D2 2B2A 2B2B

3C3 2D3 2B3A 2B3B

3C4 2D7 2B4A 2B4B
ISO
2 Position
3C40 Spring center Standard Assembly 2B40A 2B40B
3C5 2B2 2B5A 2B5B

3C60 2B3 2B60A 2B60B

3C7 2B8 2B7A 2B7B
ISO
2 Position
3C8 Spring center Standard Assembly 2B8A 2B8B

3C9 2B2L 2B9A 2B9B

3C10 2B3L 2B10A 2B10B

3C11 2B8L 2B11A 2B11B

3C12 2B29L 2B12A 2B12B
