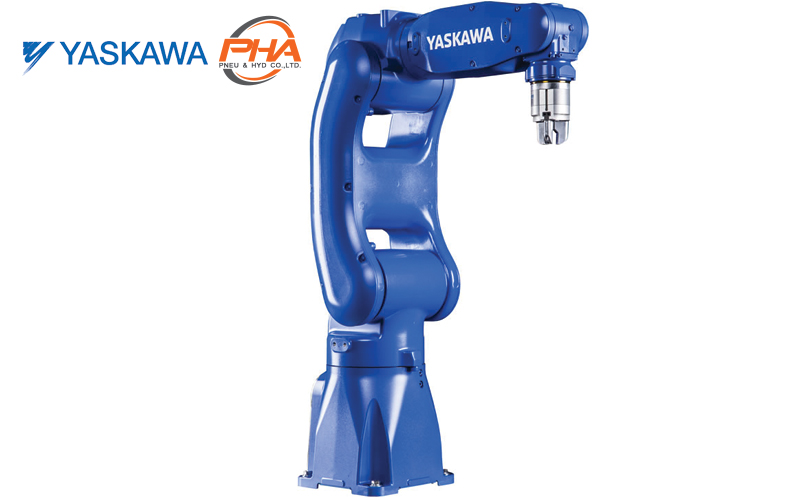

YASKAWA articulated robot - GP8
English
ไทย
YASKAWA articulated robot - GP8
Download PDF
Specifications
Dimensions
Features
Specifications | Articulated robot - GP8
| YASKAWA | Articulated robot - GP8 | |
|---|---|---|
| Structure | Vertically Articulated | |
| Degree of freedom | 6 | |
| Payload | Wrist part | 8 kg |
| U-arm2) | 1 kg | |
| Repeatability3) | 0.01 mm | |

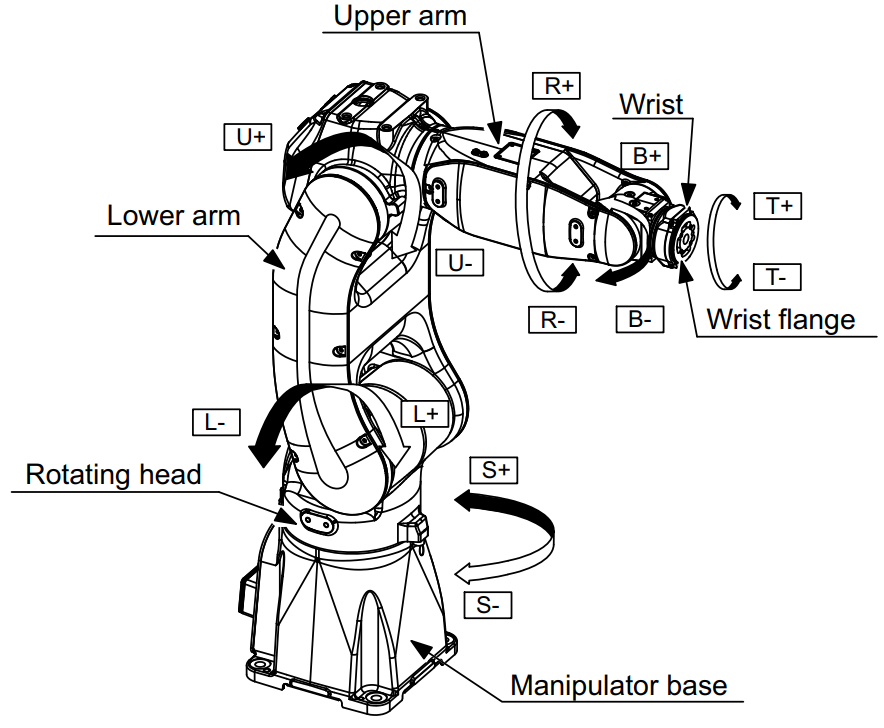

| Range of Motion | S-Axis (tuming) | -170° - + 170° (On the wall: -30° - +30°) |
| L-Axis (lower arm) | -65° - + 145° | |
| U-Axis (upper arm) | -70° - + 190° | |
| R-Axis (wrist roll) | -190° - +190° | |
| B-Axis (wrist pitch / yaw) | -135° - +135° | |
| T-Axis (wrist twist) | -360° - +360° | |
| Maximum Speed | S-Axis | 7.94 rad/s, 455°/s |
| L-Axis | 6.72 rad/s, 385°/s | |
| U-Axis | 9.07 rad/s, 520°/s | |
| R-Axis | 9.59 rad/s, 550°/s | |
| B-Axis | 9.59 rad/s, 550°/s | |
| T-Axis | 17.45 rad/s, 1000°/s | |
| Allowable Moment4) | R-Axis | 17 N•m (1.73 kgf•m) |
| B-Axis | 17 N•m (1.73 kgf•m) | |
| T-Axis | 10 N•m (1.02 kgf•m) | |
| Allowable Inertia4) (GD2/4) |
R-Axis | 0.5 kgf•m2 |
| B-Axis | 0.5 kgf•m2 | |
| T-Axis | 0.2 kgf•m2 | |
| Approx Mass | 35 kg | |
| Protective enclosure | IP67 | |
| Mounting method5) | Floor-, wall-, tilt-, ceiling-mounted | |
| Power Capacity | 1 kVA | |
| Applicable controller6) | YRC 1000 | ERBR-1000-06VX8-[ ] * [ ]: Depends on the specification. |
| YRC 1000 micro | ERBR-100-06VX8-[ ] * [ ]: Depends on the specification. | |
| Noise7) | 75 dB or less | |
- SI units are used in this table. However, gravitational unit is used in ()
- The load applied on the U-arm will very depanding on the load mass of the wrist part. For details, refer to chapter 7-1-1 "Allowable load".
- Conformed to ISO9283.
- Refer to fig 61- "Memnet Arm Rating" for details on the allowable mement and the allowable inertia.
- For the tilt-, and the wall-mounted ways, S-axis has the limited operating range. For details, refer to chapter 3.3.1 "S-Axis Operating Range".
- The last digit of the type number differs depending on the specification. Refer to "YRC 1000 INSTRUCTIONS (RE-CTO-A221)", "YRC1000micro INSTRUCTION (RE-CTO-A22)", YRC1000 supplementary instructions, and YRC micro supplementary instructions.
- Conformed to equivalent continuous A-weighted sound pressure level measured on accordance woth ISO11201(EN31201)
- Measurement is carried out when the maximum load is mounted to the manipulator and operated in the maximum speed.
- Measurement is carried out
- between 1.2 m and 1.5 m above the ground.
- 400 mm away from the P-point maximum envelope.

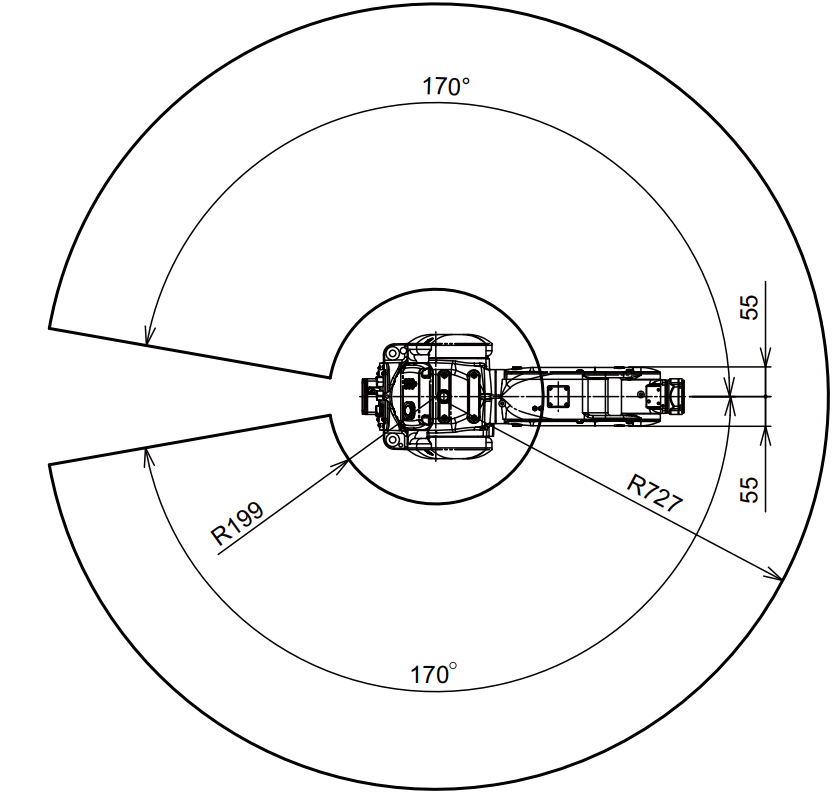

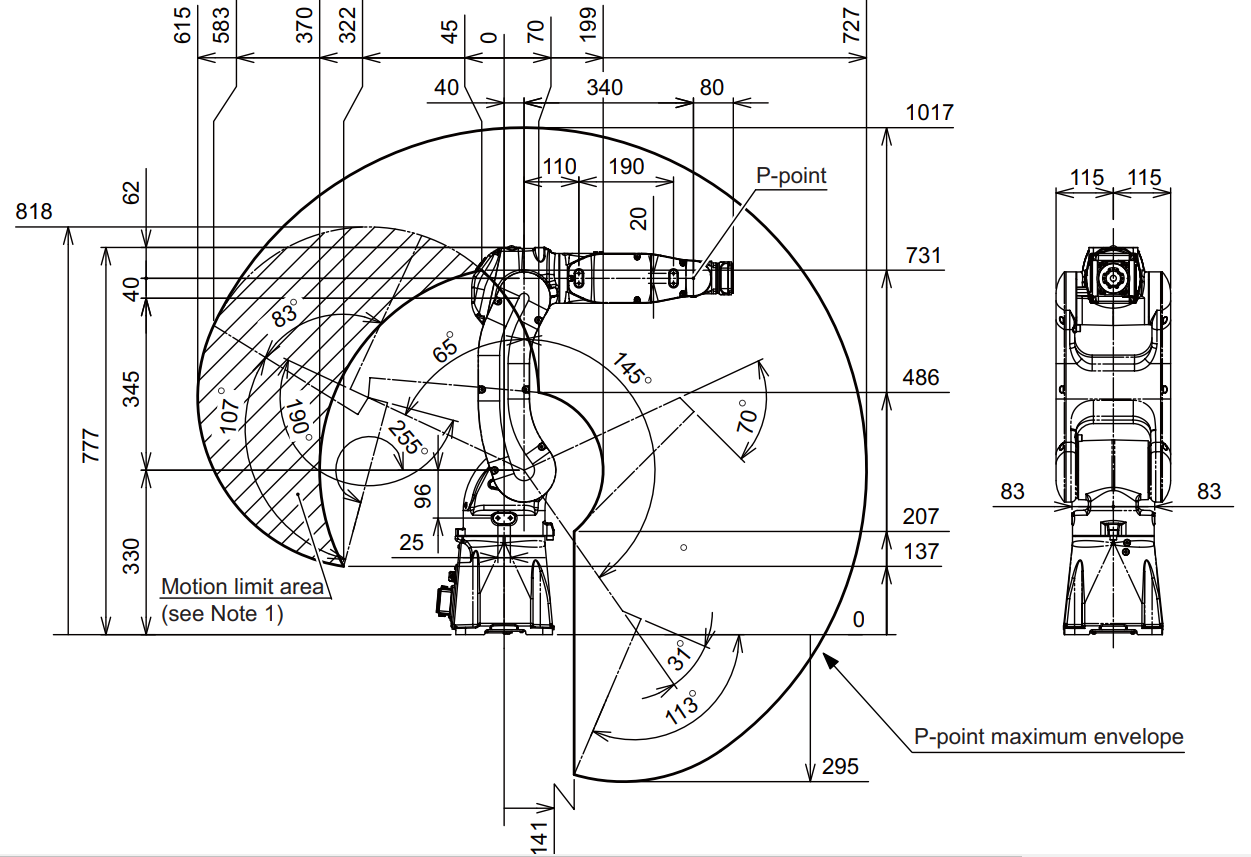

Dimensions | Articulated robot - GP8
Features | Articulated robot - GP8
Support the weight of the gripper not more than 8 kg, the horizontal reach distance can be as far as 727 mm and the vertical reach distance can be as far as 1312 mm. Pick up, suck the workpiece to place , Check the quality by installing a camera, Picked up into the machine and Take out the machine, assemble the workpiece, pick the packaging
YASKAWA articulated robot - GP8
ดาวน์โหลด PDF ข้อมูลทางเทคนิค
ขนาด
คุณสมบัติ
ข้อมูลทางเทคนิค | Articulated robot - GP8
| YASKAWA | Articulated robot - GP8 | |
|---|---|---|
| โครงสร้าง | ข้อต่อในแนวตั้ง | |
| ระดับความอิสระ | 8 | |
| น้ำหนักบรรทุก | ข้อมือ | 7 kg |
| U-arm2) | 1 kg | |
| การทำซ้ำ3) | 0.01 mm | |
| ระยะการเคลื่อนไหว | S-Axis (tuming) | -170° - + 170° (บนกำแพง: -30° - +30°) |
| L-Axis (lower arm) | -65° - + 145° | |
| U-Axis (upper arm) | -70° - + 190° | |
| R-Axis (wrist roll) | -190° - +190° | |
| B-Axis (wrist pitch / yaw) | -135° - +135° | |
| T-Axis (wrist twist) | -360° - +360° | |
| ความเร็วสูงสุด | S-Axis | 7.94 rad/s, 455°/s |
| L-Axis | 6.72 rad/s, 385°/s | |
| U-Axis | 9.07 rad/s, 520°/s | |
| R-Axis | 9.59 rad/s, 550°/s | |
| B-Axis | 9.59 rad/s, 550°/s | |
| T-Axis | 17.45 rad/s, 1000°/s | |
| Allowable Moment4) | R-Axis | 17 N•m (1.73 kgf•m) |
| B-Axis | 17 N•m (1.73 kgf•m) | |
| T-Axis | 10 N•m (1.02 kgf•m) | |
| Allowable Inertia4) (GD2/4) |
R-Axis | 0.5 kgf•m2 |
| B-Axis | 0.5 kgf•m2 | |
| T-Axis | 0.2 kgf•m2 | |
| น้ำหนักประมาณ | 35 kg | |
| การป้องกัน | IP67 | |
| รูปแบบการติดตั้ง5) | ติดตั้งบนพื้น, ผนังเอียง, เพดาน | |
| ความจุไฟฟ้า | 1 kVA | |
| การควบคุมการใช้งาน6) | YRC 1000 | ERBR-1000-06VX8-[ ] * [ ]: Depends on the specification. |
| YRC 1000 micro | -ERBR-100-06VX8-[ ] * [ ]: Depends on the specification. | |
| ระดับเสียงรบกวน7) | 75 dB or less | |
- ตารางนี้ใช้หน่วย SI อย่างไรก็ตามหน่วยความโน้มถ่วงถูกใช้ใน ()
- น้ำหนักบรรทุกที่ใช้กับแขน U จะขึ้นอยู่กับมวลโหลดของส่วนข้อมือมาก สำหรับรายละเอียดโปรดดูบทที่ 7-1-1 "โหลดที่อนุญาต"
- เป็นไปตาม ISO9283
- โปรดดูรูปที่ 6-1 "Memnet Arm Rating" สำหรับรายละเอียดเกี่ยวกับ mement ที่อนุญาตและความเฉื่อยที่อนุญาต
- สำหรับวิธีการเอียงและติดผนังแกน S มีช่วงการทำงานที่ จำกัด สำหรับรายละเอียดโปรดดูบทที่ 3.3.1 "ช่วงการทำงานของแกน S"
- ตัวเลขสุดท้ายของหมายเลขประเภทจะแตกต่างกันไปตามข้อกำหนด โปรดดู "คำแนะนำ YRC 1000 (RE-CTO-A221)", "YRC1000micro INSTRUCTION (RE-CTO-A22)", คำแนะนำเสริม YRC1000 และคำแนะนำเสริมขนาดเล็กของ YRC
- เป็นไปตามระดับความดันเสียง A-weighted ต่อเนื่องเทียบเท่าที่วัดตามมาตรฐาน ISO11201 (EN31201)
- การวัดจะดำเนินการเมื่อโหลดสูงสุดถูกติดตั้งเข้ากับหุ่นยนต์และดำเนินการด้วยความเร็วสูงสุด
- การวัดจะดำเนินการ
- ระหว่าง 1.2 ม. ถึง 1.5 ม. เหนือพื้นดิน
- ห่างจากซองสูงสุดจุด P 400 มม.
ขนาด | Articulated robot - GP8
คุณสมบัติ | Articulated robot - GP8
รับน้ำหนักร่วมกรีปเปอร์ ไม่เกิน 8 กิโลกรัม ระยะเอื้อมในแนวนอนไปได้ไกลสุด 727 มิลลิเมตร และระยะเอื้อมในแนวตั้งไปได้ไกลสุด 1312 มิลลิเมตร การใช้งานหยิบจับ, ดูดชิ้นงานไปวาง, ตรวจสอบคุณภาพด้วยการติดกล้อง, หยิบเข้าเข้าเครื่อง และหยิบออกจากเครื่องจักร, ประกอบชิ้นงาน, หยิบบรรจุภัณฑ์
