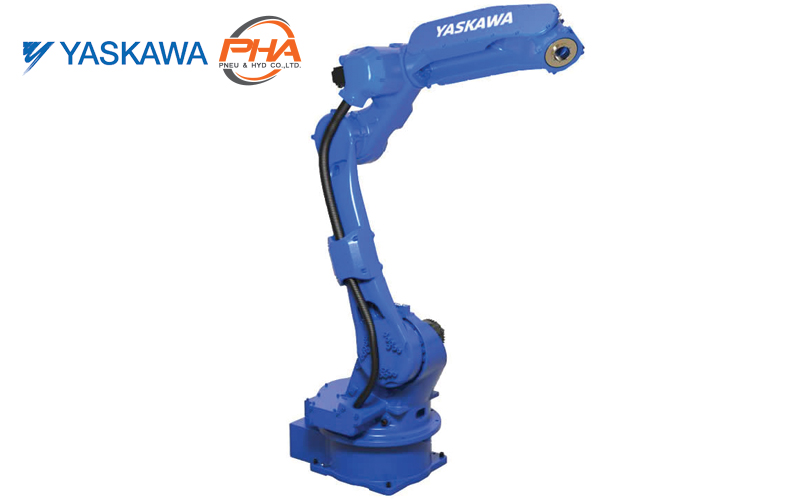

YASKAWA articulated robot - GP25

English

ไทย

YASKAWA articulated robot - GP25

Download PDF

Specifications

Dimensions

Features

Specifications | Articulated robot - GP25

YASKAWA		Articulated robot - GP25
Structure		Vertically Articulated
Degree of freedom		6
Payload	Wrist part	25 kg
Payload	U-arm²⁾	12 kg
Repeatability³⁾		0.02 mm
Range of Motion	S-Axis (tuming)	-180° - + 180° (wall-mounted way: -30° - +30°)
	L-Axis (lower arm)	-105° - + 155°
	U-Axis (upper arm)	-86° - + 160°
	R-Axis (wrist roll)	-200° - +200°
	B-Axis (wrist pitch / yaw)	-150° - +150°
	T-Axis (wrist twist)	-455° - +455°
Maximum Speed	S-Axis	3.67 rad/s, 210°/s
	L-Axis	3.67 rad/s, 210°/s
	U-Axis	4.63 rad/s, 265°/s
	R-Axis	7.33rad/s, 420°/s
	B-Axis	7.33rad/s, 420°/s
	T-Axis	15.44 rad/s, 885°/s
Allowable Moment⁵⁾	R-Axis	52 N•m (5.3 kgf•m)
	B-Axis	52 N•m (5.3 kgf•m)
	T-Axis	32 N•m (3.3 kgf•m)
Allowable Inertia⁵⁾ (GD²/4)	R-Axis	2.3 kgf•m²
	B-Axis	2.3 kgf•m²
	T-Axis	1.2 kgf•m²
Approx Mass		250 kg
Protective enclosure		Body: IP54 \| Wrist part: IP67
Mounting method⁴⁾		Floor-, wall-, tilt-, ceiling-mounted
Power Capacity		2.0 kVA
Applicable controller⁶⁾	YRC 1000	ERBR-1000-06VXH25-[ ] * [ ]: Depends on the specification.
Noise⁷⁾		71 dB or less

SI units are used in this table. However, gravitational unit is used in ()
The load applied on the U-arm will very depanding on the load mass of the wrist part. For details, refer to chapter 7-1-1 "Allowable load".
Conformed to ISO9283.
For the tilt-, and the wall-mounted ways, S-axis has the limited operating range. For details, refer to chapter 3.3.1 "S-Axis Operating Range".
Refer to fig 6-1 "Allowable wrist load" for details on the allowable mement and the allowable inertia.
The last digit of the type number differs depending on the specification. Refer to "YRC 1000 INSTRUCTIONS (RE-CTO-A221)", "YRC1000micro INSTRUCTION (RE-CTO-A22)", YRC1000 supplementary instructions, and YRC micro supplementary instructions.
Conformed to equivalent continuous A-weighted sound pressure level measured on accordance woth ISO11201(EN31201)
- Measurement is carried out when the maximum load is mounted to the manipulator and operated in the maximum speed.
- Measurement is carried out
  - between 1.2 m and 1.5 m above the ground.
  - 400 mm away from the P-point maximum envelope.

Dimensions | Articulated robot - GP25

Features | Articulated robot - GP25

Support the weight of the gripper not more than 25 kg, the horizontal reach distance can be as far as 1730 mm and the vertical reach distance can be as far as 3089 mm. Pick up, suck the workpiece to place , Check the quality by installing a camera, Picked up into the machine and Take out the machine, assemble the workpiece, pick the packaging
