Level Switches - 61F-AN / APN2
Download PDF
Model Numbers
Specifications
Dimensions
Features
Model Numbers | Level Switches - 61F-AN / APN2
| Type | Model |
|---|---|
| Alternate Operation Relay | 61F-AN |
| 61F-APN2 |
Note:When ordering, specify the desired operating voltage at the end of the model number.
Specifications | Level Switches - 61F-AN / APN2
Ratings
| Supply voltage | 100, 110, 200, 220 VAC; 50/60 Hz |
|---|---|
| Operating voltage range | 85% to 110% of rated voltage |
| Power consumption | 3 VA |
| Accessories | Hold-down clip PFC-N8 * |
Note:Hold-down clip PFC-N8 is attached only 61F-APN2.
Contact Ratings (with G2RK Keep Relay)
| Item | Resistive load (cosΦ = 1) | Inductive load (cosΦ = 0.4, L/R = 7 ms) |
|---|---|---|
| Max. load | 3 A at 250 VAC | 1.5 A at 250 VAC |
| Carry contact | 0.125 | |
| Max. operating current | 0.125 | |
| Max. switching capacity | 750 VA | 375 VA |
Characteristics
| Response time | Operate: 25 ms max. Release: 30 ms max. |
|---|---|
| Minimum pulse width | Min. ON time: 40 ms min. Min. OFF time: 200 ms min. |
| Insulation resistance | 100 MΩ min. at 500 VDC (between each terminal and power supply) |
| Dielectric strength | 2,000 VAC, 50/60 Hz for 1 min (between each terminal and power supply) |
| Vibration resistance | 10 to 55 Hz, 1-mm double amplitude |
| Shock resistance | 10 G (approx. 98 m/s2) |
| Life expectancy | Mechanical: 1,000,000 operations (at operating frequency of 1,800 operations/hour) Electrical: 100,000 operations min. (rated load) |
| Ambient temperature | Operating: -10 to 55°C |
| Ambient humidity | Operating: 45% to 85% RH |
| Weight | 61F-AN: Approx. 215 g 61F-APN2: Approx. 190 g |
Dimensions | Level Switches - 61F-AN / APN2

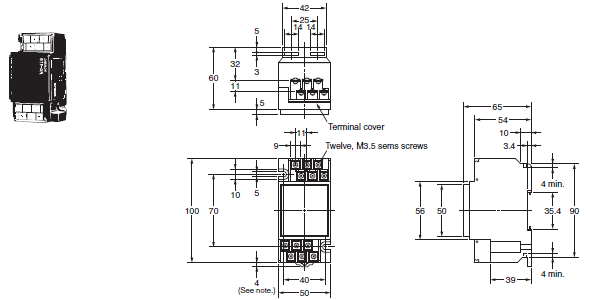

61F-AN
Note: Dimensions are with the DIN rail mounting (sliding) bracket attached.

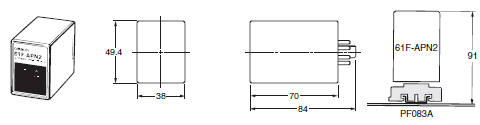

61F-APN2
Use a PFC-N8 Mounting Bracket to mount the Level Controller to a PF083A Rail-mounted Socket.
PFC-N8
Note: PFC-N8 Mounting Bracket (provided with the Level Controller)
Features | Level Switches - 61F-AN / APN2
Increases Motor Life and Enables Operating Only One Pump When Cleaning Tanks or as an Emergency Measure for Pump Failures.
- Electronic Relay with the same operation as the G4Q Latching Relay. Compared with the G4Q, the 61F-AN/-APN2 has a shorter power supply application time and no restrictions on mounting direction.
- Compact Models (61F-AN) and Compact Plug-in Models (61FAPN2) available
Properties | Level Switches - 61F-AN / APN2
| Level Switches | 61F-AN / APN2 |
|---|---|
| Power Supply | 240 VAC |
| Ambient Operation Temperature | -10 to 55degree Celsius |
| Life expectancy | 1,000,000 operations min |
| Output | 2A, 220 VAC (Inductive load) |
| 5A, 220 VAC(Resistive load) |
Level Switches - 61F-AN / APN2
ดาวน์โหลดไฟล์ PDF คุณสมบัติ | Level Switches - 61F-AN / APN2
ตัวควบคุมระดับของเหลวรุ่นช่วยยืดอายุมอเตอร์ มีโหมดสั่งการปั้มเพียง 1 ตัวสำหรับงานทำความสะอาดแท้งค์น้ำและโหมดฉุกเฉินวัดการทำงานของปั้มที่ผิดพลาด
- รีเลย์แบบโซลิตสเตจ
- มีรุ่นขนาดกระทัดรัดและรุ่นติดตั้งแบบเสียบ
ข้อมูลจำเพาะ | Level Switches - 61F-AN / APN2
| Level Switches | 61F-AN / APN2 |
|---|---|
| แหล่งพลังงาน | 240 VAC |
| อุณหภูมิ | -10 ถึง 55 °C |
| อายุการใช้งาน | 1,000,000 ครั้ง |
| เอาต์พุต | 2A 220VAC สำหรับโหลดตัวเหนียวนำ |
| 5A 220VAC สำหรับโหลดตัวต้านทาน | |
| การตอบสนองปิดวงจร 25 มิลลิวินาที | |
| การตอบสนองเปิดวงจร 30 มิลลิวินาที |
