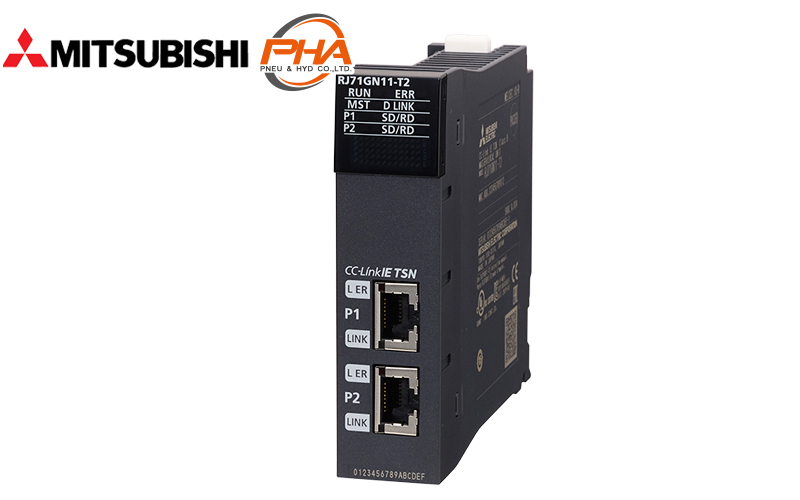

PLC MELSEC iQ-R series - CC-Link TSN
Download PDF
Specifications
Features
Specifications | PLC MELSEC iQ-R series - CC-Link TSN
| Model | Communication | Speed | Distance station (m) | Number of connector | |
|---|---|---|---|---|---|
| RJ71GN11-T2 | CC-Link IE TSN | 1 Gbps | 100 | 239 | |
| RJ71EN71 | Ethernet | 1 Gbps / 100 Mbps / 10 Mbps | - | 128 | |
| RJ71GP21(S)-SX | CC-Link IE Control Network | 1 Gbps | 550 (When Thickness wire 50 µm) 275 (When Thickness wire 62.5 µm) |
120 | |
| RJ71GF11-T2 | CC-Link IE Field Network | 100 | 121 | ||
| RJ72GF15-T2 | CC-Link IE Field Network remote head | ||||
| RJ51AW12AL | AnyWireASLINK master | - | 200 | 128 | |
| RJ71BAC96 | BACnet | 100 Mbps / 10 Mbps | 100 | - | |
| RJ71CN91 | CANopen® | 5000 m (10 kbps), 2500 m (20 kbps), 1000 m (50 kbps), 600 m (100 kbps), 500 m (125 kbps), 250 m (250 kbps), 100 m (500 kbps), 50 m (800 kbps), 25 m (1 Mbps) |
127 | ||
| RJ71PN92 | PROFINET® | 1 G / 100 M / 10 M | - | 128 | |
| RJ71EIP91 | EtherNet/IP™ | 0.5...60000 ms | 256 | ||
| RJ71PB91V | PROFIBUS®-DP | 9.6 k ... 12 M | 126 | ||
| RJ71DN91 | DeviceNet® master / slave | 125 k, 250 k, 500 k | 63 | ||
| RJ71LP21-25 | MELSECNET/H | 25 M / 10 M (MELSECNET / 10 mode 10 M) | 30 km | 64 | |
| RJ61BT11 | CC-Link | 156 k / 625 k /2.5 M / 5 M / 10 M | 1200 | 65 | |
| RJ71C24 | RS-232, RS-422/485 | 1.2 k / 2.4 k / 4.8 k / 9.6 k / 14.4 k / 19.2 k / 28.8 k / 38.4 k / 57.6 k /1 15.2 k / 230.4 k | RS-232 (15), RS-422 / 485 (1200) | - | |
| RJ71C24-R2 | RS-232, RS-232 | 15 | |||
| RJ71C24-R4 | RS-422 / 485, RS-422 / 485 | 1200 | |||
Features | PLC MELSEC iQ-R series - CC-Link TSN
The MELSEC iQ-R series Master / Local Unit can be used as a Master Station or a Local Station of the CC-Link IE TSN and can be used in a combination of transmitting control signals that must be operated in real time. And TCP / IP signaling to maximize the capability and performance of CC-Link IE TSN.
Properties | PLC MELSEC iQ-R series - CC-Link TSN
| PLC MELSEC iQ-R series | CC-Link TSN |
|---|---|
| Communication speed | 1 Gbps |
| Max. number of link point per network | 121 points |
| Transmission path | Line, Star, Ring |
| Max. of link point distance | 100 m |
| Overall cable distance | Line topology: 12,000 m (master station: 1, slave station: 120) |
| Star topology: Depends on the system configuration | |
| Connection cable | Ethernet cable (Category 5e or higher) |
PLC MELSEC iQ-R series - CC-Link TSN
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - CC-Link TSN
| โมเดล | ฟังก์ชันการสื่อสาร | ความเร็ว | ระยะห่างระหว่างสถานี (m) | จำนวนที่เชื่อมต่อได้ | |
|---|---|---|---|---|---|
| RJ71GN11-T2 | CC-Link IE TSN | 1 Gbps | 100 | 239 | |
| RJ71EN71 | Ethernet | 1 Gbps / 100 Mbps / 10 Mbps | - | 128 | |
| RJ71GP21(S)-SX | CC-Link IE Control Network | 1 Gbps | 550 (เมื่อสายหนา 50 µm) 275 (เมื่อสายหนา 62.5 µm) |
120 | |
| RJ71GF11-T2 | CC-Link IE Field Network | 100 | 121 | ||
| RJ72GF15-T2 | CC-Link IE Field Network remote head | ||||
| RJ51AW12AL | AnyWireASLINK master | - | 200 | 128 | |
| RJ71BAC96 | BACnet | 100 Mbps / 10 Mbps | 100 | - | |
| RJ71CN91 | CANopen® | 5000 m (10 kbps), 2500 m (20 kbps), 1000 m (50 kbps), 600 m (100 kbps), 500 m (125 kbps), 250 m (250 kbps), 100 m (500 kbps), 50 m (800 kbps), 25 m (1 Mbps) |
127 | ||
| RJ71PN92 | PROFINET® | 1 G / 100 M / 10 M | - | 128 | |
| RJ71EIP91 | EtherNet/IP™ | 0.5 ... 60000 ms | 256 | ||
| RJ71PB91V | PROFIBUS®-DP | 9.6 k ... 12 M | 126 | ||
| RJ71DN91 | DeviceNet® master/slave | 125 k, 250 k, 500 k | 63 | ||
| RJ71LP21-25 | MELSECNET/H | 25 M / 10 M (MELSECNET / 10 mode 10 M) | 30 km | 64 | |
| RJ61BT11 | CC-Link | 156 k / 625 k / 2.5 M / 5 M / 10 M | 1200 | 65 | |
| RJ71C24 | RS-232, RS-422/485 | 1.2 k / 2.4 k / 4.8 k / 9.6 k / 14.4 k / 19.2 k / 28.8 k / 38.4 k / 57.6 k / 115.2 k / 230.4 k | RS-232 (15), RS-422/485 (1200) | - | |
| RJ71C24-R2 | RS-232, RS-232 | 15 | |||
| RJ71C24-R4 | RS-422/485, RS-422/485 | 1200 | |||
คุณสมบัติ | PLC MELSEC iQ-R series - CC-Link TSN
MELSEC iQ-R Series Master/Local Unit นั้น สามารถใช้งานในฐานะสถานี Master หรือสถานี Local ของ CC-Link IE TSN ได้ และสามารถใช้งานอย่างผสมผสานกันระหว่างการส่งสัญญาณควบคุมที่ต้องดำเนินการแบบเรียลไทม์ และการส่งสัญญาณ TCP/IP เพื่อดึงความสามารถและประสิทธิภาพของ CC-Link IE TSN ออกมาให้ได้สูงสุด
ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - CC-Link TSN
| PLC MELSEC iQ-R series | CC-Link TSN |
|---|---|
| ความเร็วในการส่งสัญญาณ | 1 Gbps |
| จำนวนสถานีเชื่อมต่อสูงสุด / 1 เครือข่าย | 121 เครื่อง |
| รูปแบบการส่งสัญญาณ | Line, Star, Ring |
| ระยะไกลสุดระหว่างสถานี | 100m |
| ระยะทางรวม | แบบ line: 12000m เมื่อเชื่อมต่อ 121 เครื่อง |
| แบบ Star ตามการกำหนดค่าระบบ | |
| สายเคเบิลส่งสัญญาณ | สาย EtherNet (ตั้งแต่รุ่น 5e ขึ้นไป) |
