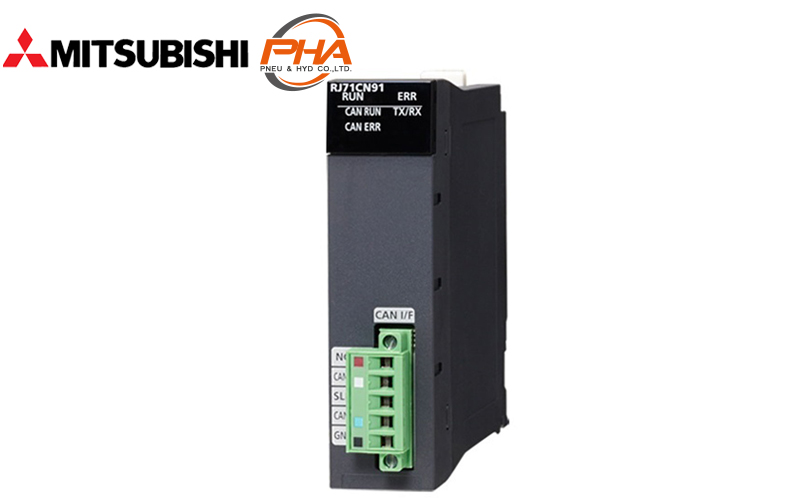

PLC MELSEC iQ-R series - CANopen Module

Specifications

Features

Specifications | PLC MELSEC iQ-R series - CANopen Module

Model	Communication	Speed	Distance station (m)	Number of connector
RJ71GN11-T2	CC-Link IE TSN	1 Gbps	100	239
RJ71EN71	Ethernet	1 Gbps / 100 Mbps / 10 Mbps	-	128
RJ71GP21(S)-SX	CC-Link IE Control Network	1 Gbps	550 (When Thickness wire 50 µm) 275 (When Thickness wire 62.5 µm)	120
RJ71GF11-T2	CC-Link IE Field Network		100	121
RJ72GF15-T2	CC-Link IE Field Network remote head		100	121
RJ51AW12AL	AnyWireASLINK master	-	200	128
RJ71BAC96	BACnet	100 Mbps / 10 Mbps	100	-
RJ71CN91	CANopen®	5000 m (10 kbps), 2500 m (20 kbps), 1000 m (50 kbps), 600 m (100 kbps), 500 m (125 kbps), 250 m (250 kbps), 100 m (500 kbps), 50 m (800 kbps), 25 m (1 Mbps)		127
RJ71PN92	PROFINET®	1 G / 100 M / 10 M	-	128
RJ71EIP91	EtherNet/IP™	0.5...60000 ms		256
RJ71PB91V	PROFIBUS®-DP	9.6 k ... 12 M		126
RJ71DN91	DeviceNet® master/slave	125 k, 250 k, 500 k		63
RJ71LP21-25	MELSECNET/H	25 M / 10 M (MELSECNET / 10 mode 10 M)	30 km	64
RJ61BT11	CC-Link	156 k / 625 k /2.5 M / 5 M / 10 M	1200	65
RJ71C24	RS-232, RS-422/485	1.2 k / 2.4 k / 4.8 k / 9.6 k / 14.4 k / 19.2 k / 28.8 k / 38.4 k / 57.6 k /1 15.2 k / 230.4 k	RS-232 (15), RS-422 / 485 (1200)	-
RJ71C24-R2	RS-232, RS-232		15
RJ71C24-R4	RS-422 / 485, RS-422 / 485		1200

Features | PLC MELSEC iQ-R series - CANopen Module

CANopen® is a CAN-based communication system developed and maintained by CAN in Automation (CiA®) users and manufacturers group. Based on the CAN bus, the module supports the open and reliable CANopen® network, combining low cost with high performance and can be used in industries such as industrial automation, medical equipment, transportation, and maritime electronics.

Properties | PLC MELSEC iQ-R series - CANopen Module

PLC MELSEC iQ-R series	CANopen Module
Communication speed	1 Mbps / 800 kbps / 500 kbps / 250 kbps / 125 kbps / 100 kbps / 50 kbps / 20 kbps / 10 kbps
Communication data size	4 word x 256 (TPDO)
Communication data size	4 word x 256 (RPDO)
Selectable Node ID	1 - 127
Communication method	Acyclic / cyclic / event-driven
Overall cable distance	5000 m / 2500 m / 1000 m / 600 m / 500 m / 250 m / 100 m / 50 m / 25 m
Interface	Two-piece pluggable terminal block

PLC MELSEC iQ-R series - CANopen Module

ดาวน์โหลดไฟล์ PDF

ข้อมูลทางเทคนิค

คุณสมบัติ

ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - CANopen Module

โมเดล	ฟังก์ชันการสื่อสาร	ความเร็ว	ระยะห่างระหว่างสถานี (m)	จำนวนที่เชื่อมต่อได้
RJ71GN11-T2	CC-Link IE TSN	1 Gbps	100	239
RJ71EN71	Ethernet	1 Gbps / 100 Mbps / 10 Mbps	-	128
RJ71GP21(S)-SX	CC-Link IE Control Network	1 Gbps	550 (เมื่อสายหนา 50 µm) 275 (เมื่อสายหนา 62.5 µm)	120
RJ71GF11-T2	CC-Link IE Field Network		100	121
RJ72GF15-T2	CC-Link IE Field Network remote head		100	121
RJ51AW12AL	AnyWireASLINK master	-	200	128
RJ71BAC96	BACnet	100 Mbps / 10 Mbps	100	-
RJ71CN91	CANopen®	5000 m (10 kbps), 2500 m (20 kbps), 1000 m (50 kbps), 600 m (100 kbps), 500 m (125 kbps), 250 m (250 kbps), 100 m (500 kbps), 50 m (800 kbps), 25 m (1 Mbps)		127
RJ71PN92	PROFINET®	1 G / 100 M / 10 M	-	128
RJ71EIP91	EtherNet/IP™	0.5 ... 60000 ms		256
RJ71PB91V	PROFIBUS®-DP	9.6 k ... 12 M		126
RJ71DN91	DeviceNet® master/slave	125 k, 250 k, 500 k		63
RJ71LP21-25	MELSECNET/H	25 M / 10 M (MELSECNET/10 mode 10 M)	30 km	64
RJ61BT11	CC-Link	156 k / 625 k / 2.5 M / 5 M / 10 M	1200	65
RJ71C24	RS-232, RS-422/485	1.2 k / 2.4 k / 4.8 k / 9.6 k / 14.4 k / 19.2 k / 28.8 k / 38.4 k / 57.6 k /1 15.2 k / 230.4 k	RS-232 (15), RS-422/485 (1200)	-
RJ71C24-R2	RS-232, RS-232		15
RJ71C24-R4	RS-422/485, RS-422/485		1200

คุณสมบัติ | PLC MELSEC iQ-R series - CANopen Module

CANopen® เป็นระบบการสื่อสารที่ใช้ CAN ที่พัฒนาและดูแลโดยผู้ใช้และกลุ่มผู้ผลิต CAN in Automation (CiA®) จาก CAN bus โดยโมดูลนี้รองรับเครือข่าย CANopen® ที่เปิดกว้างและเชื่อถือได้ รวมเข้ากับประสิทธิภาพสูง และสามารถใช้ในอุตสาหกรรมต่างๆ เช่นระบบอัตโนมัติในอุตสาหกรรม อุปกรณ์ทางการแพทย์ การขนส่ง และอุปกรณ์อิเล็กทรอนิกส์

ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - CANopen Module

PLC MELSEC iQ-R series	CANopen Module
ความเร็วในการส่งสัญญาณ	1 Mbps / 800 kbps / 500 kbps / 250 kbps / 125 kbps / 100 kbps / 50 kbps / 20 kbps / 10 kbps
ขนาดของข้อมูลการสื่อสาร	4 word x 256 (TPDO)
ขนาดของข้อมูลการสื่อสาร	4 word x 256 (RPDO)
เลือก Node ID	1 - 127
วิธีการสื่อสาร	Acyclic / cyclic / event-driven
ความยาวสายเคเบิลสูงสุด	5000 m / 2500 m / 1000 m / 600 m / 500 m / 250 m / 100 m / 50 m / 25 m
อินเตอร์เฟส	ขั้วต่อ Terminal 2 สาย
