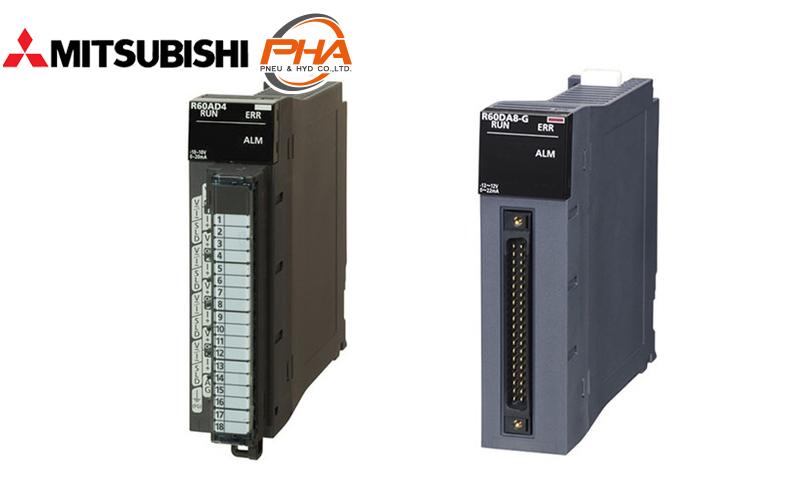

PLC MELSEC iQ-R series - Analog Input / Output
Download PDF
Speicifcations
Features
Speicifcations | PLC MELSEC iQ-R series - Analog Input / Output
| Type | Model | Channel | Input / Output | Resolution | Conversion speed (Sampling cycle) | External interface | Other |
|---|---|---|---|---|---|---|---|
| Input voltage | R60ADV8 | 8 CH | -10 to 10 VDC | -32000 to 32000 | 80 µs / ch | Screw terminal block | - |
| Input current | R60ADI8 | 8 CH | 0 to 20 mA DC | 0 to 32000 | 80 µs / ch | Screw terminal block | - |
| R60ADI8-HA | 8 CH | 4 to 20 mA DC | 0 to 32000 | 80 µs / ch | Screw terminal block | Communication: HART® | |
| Voltage, Input current | R60AD4 | 4 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 80 µs / ch | Screw terminal block | - |
| R60ADH4 | 4 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 10 µs / ch, 20 µs / ch, 5 µs / ch | Screw terminal block | - | |
| R60AD8-G | 8 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 10 µs / ch | 40 Pin C | Separate support channels SIL2 *1 | |
| R60AD16-G | 16 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 10 µs / ch | 40 Pin C x2 | Separate channels | |
| Output voltage | R60DAV8 | 8 CH | -10 to 10 VDC | -32000 to 32000 | 80 µs / ch | Screw terminal block | - |
| Output current | R60DAI8 | 8 CH | 0 to 20 mA DC | 0 to 32000 | 80 µs / ch | Screw terminal block | - |
| Voltage, Output current | R60DA4 | 4 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 80 µs / ch | Screw terminal block | - |
| R60DA8-G | 8 CH | -12 to 12 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 1 ms / ch | 40 Pin C | Separate support channels SIL2 *1 | |
| R60DA16-G | 16 CH | -12 to 12 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 1 ms / ch | 40 Pin C x2 | Separate channels |
40 Pin C 40 Pin Connector
40 Pin Cx2 40 Pin Connectorx2
*1 Support SIL2 in model framwere “02” up to.
| Type | Model | Output | Rated output voltage | Max load current (Rated AC) | Compatible | Respone time | External interface |
|---|---|---|---|---|---|---|---|
| Analog output SIL3 | RY40PT5B-AS | 16 points | DC 24 V | 0.5 A / 1 points 5 A / 1 common |
16 points 1 common | 1.5 ms | Screw terminal block |
Features | PLC MELSEC iQ-R series - Analog Input / Output
Our wide range of analog modules incorporates a variety of functions for supporting site control situations.
Properties | PLC MELSEC iQ-R series - Analog Input / Output
| PLC MELSEC iQ-R series | Analog Input / Output |
|---|---|
| Channel | 4, 8, 16 |
| Input / Output | -10 - 10VDC |
| -12 - 12VDC | |
| 0 - 20mA | |
| 4 - 20mA | |
| Resolution | - 32000 - 32000 |
| 0 - 32000 | |
| Conversion | 1 µs/ch |
| 10 µs/ch | |
| 20 µs/ch | |
| 80 µs/ch | |
| 5 µs / 4 ch | |
| External interface | Screw terminal block |
| 40-pin connector | |
| 40-pin connector x 2 |
PLC MELSEC iQ-R series - Analog Input / Output
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - Analog Input / Output
| ประเภท | รุ่น | จำนวนแชแนล | อินพุต / เอาต์พุต | ความละเอียด | ความเร็วในการแปลง (รอบการสุ่มตัวอย่าง) | อินเทอร์เฟสภายนอก | อื่นๆ |
|---|---|---|---|---|---|---|---|
| แรงดันไฟฟ้าอินพุต | R60ADV8 | 8 CH | -10 to 10 VDC | -32000 to 32000 | 80 µs / ch | เทอร์มินอลบล็อกแบบสกรู | - |
| กระแสไฟฟ้าอินพุต | R60ADI8 | 8 CH | 0 to 20 mA DC | 0 to 32000 | 80 µs / ch | เทอร์มินอลบล็อกแบบสกรู | - |
| R60ADI8-HA | 8 CH | 4 to 20 mA DC | 0 to 32000 | 80 µs / ch | เทอร์มินอลบล็อกแบบสกรู | รองรับการสื่อสารแบบ HART® | |
| แรงดันไฟฟ้า, กระแสไฟฟ้าอินพุต | R60AD4 | 4 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 80 µs / ch | เทอร์มินอลบล็อกแบบสกรู | - |
| R60ADH4 | 4 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 10 µs / ch, 20 µs / ch, 5 µs / ch | เทอร์มินอลบล็อกแบบสกรู | - | |
| R60AD8-G | 8 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 10 µs / ch | 40 Pin C | แยกช่องสัญญาณรองรับ SIL2 *1 | |
| R60AD16-G | 16 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 10 µs / ch | 40 Pin C x2 | แยกช่องสัญญาณ | |
| แรงดันไฟฟ้าเอาต์พุต | R60DAV8 | 8 CH | -10 to 10 VDC | -32000 to 32000 | 80 µs / ch | เทอร์มินอลบล็อกแบบสกรู | - |
| กระแสไฟฟ้าเอาต์พุต | R60DAI8 | 8 CH | 0 to 20 mA DC | 0 to 32000 | 80 µs / ch | เทอร์มินอลบล็อกแบบสกรู | - |
| แรงดันไฟฟ้า, กระแสไฟฟ้าเอาท์พุท | R60DA4 | 4 CH | -10 to 10 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 80 µs / ch | เทอร์มินอลบล็อกแบบสกรู | - |
| R60DA8-G | 8 CH | -12 to 12 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 1 ms / ch | 40 Pin C | แยกช่องสัญญาณรองรับ SIL2 *1 | |
| R60DA16-G | 16 CH | -12 to 12 VDC, 0 to 20 mA DC | -32000 to 32000, 0 to 32000 | 1 ms / ch | 40 Pin C x2 | แยกช่องสัญญาณ |
40 Pin C 40 Pin Connector
40 Pin Cx2 40 Pin Connectorx2
*1 รองรับ SIL2 ในรุ่นเฟิร์มแวร์ “02” เป็นต้นไป
| ประเภท | รุ่น | จำนวนเอาต์พุต | แรงดันไฟฟ้าเอาต์พุตพิกัด | กระแสไฟฟ้าโหลดสูงสุด (กระแสสลับพิกัด) | แบบใช้ร่วมกัน | เวลาตอบสนอง | อินเทอร์เฟสภายนอก |
|---|---|---|---|---|---|---|---|
| อนาล็อกเอาต์พุต SIL3 | RY40PT5B-AS | 16 จุด | DC 24 V | 0.5 A / 1 จุด 5 A / 1 คอมมอน |
16 จุด 1คอมมอน | 1.5 ms | เทอร์มินอลบล็อกแบบสกรู |
คุณสมบัติ | PLC MELSEC iQ-R series - Analog Input / Output
กลุ่มผลิตภัณฑ์อนาล็อกรองรับการควบคุมการทำงานด้วยฟังก์ชันที่หลากหลาย อีกทั้งยังมียูนิตที่รองรับฉนวนระหว่างช่องสัญญาณ (Inter-channel insulation) ที่เหมาะสมที่สุดสำหรับการควบคุมกระบวนการ
ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - Analog Input / Output
| PLC MELSEC iQ-R series | Analog Input / Output |
|---|---|
| จำนวนแชแนล | 4, 8, 16 |
| อินพุต / เอาต์พุต | -10 - 10 VDC |
| -12 - 12 VDC | |
| 0 - 20 mA | |
| 4 - 20 mA | |
| ความละเอียด | -32000 - 32000 |
| 0 - 32000 | |
| ความเร็วในการแปลง | 1 µs / ch |
| 10 µs / ch | |
| 20 µs / ch | |
| 80 µs / ch | |
| 5 µs / 4 ch | |
| รูปแบบการต่อสาย | เทอร์มินอลบล็อกแบบสกรู |
| ขั้วต่อ 40 พิน | |
| ขั้วต่อ 40 พิน x 2 |
