NACHI palletizer robot - MC500P

Download PDF

Specifications

Dimensions

Features

Specifications | Palletizer robot - MC500P

NACHI				Palletizer robot - MC500P
No of axes				5
Max. working envelope	Arm	J1	Swivel 1	±180°
		J2	Horizontal	-105～+60°
		J7	Swivel 2	-
		J3	Vertical	-130～+30°
	Wrist	J4	Rotation 2	-
		J5	Bend	±120°
		J6	Rotation 1	±360°
Max. speed	Arm	J1	Swivel 1	90°/s
		J2	Horizontal	90°/s
		J7	Swivel 2	-
		J3	Vertical	90°/s
	Wrist	J4	Rotation 2	-
		J5	Bend	110°/s
		J6	Rotation 1	180°/s
Maximum load		Wrist		500 kg
		Load capacity of forearm		25 kg
		Upper of J3		-
Allowable static load torque for wrist		J4	Rotation 2	-
		J5	Bend	3450 N•m
		J6	Rotation 1	1725 N•m
Allowable moment of inertia for wrist		J4	Rotation 2	-
		J5	Bend	600 kg•m²
		J6	Rotation 1	400 kg•m²
Maximum reach				3,756 mm
Position repatability				±0.3 mm
Ambient temperature^*1 / humidity				0 to 45°C / 20 to 85%RH (without condensation)
Vibration				0.5 G or less
Installation				Floor mount
Dust proof, Drip proof				-
Weight				3,000 kg
Power consumption				8.6 kVA

* Using at 1,000 m or lower sea level. Ambient temperature has limitation when allowable altitude is exceeded.
* Softwere limits the download vertical range of axes 5 to ±5°. Axis 4 can move ±125° only when the encoder correction screen or softwere limit setting screen is open.
* The initial setting are ±210°. When passing cable through the follow part of the 6 th axis, use a range of ±210°. When a cable is not passed through, the opening envelope can be to a maximum of ±360°, depending on the usage conditions.

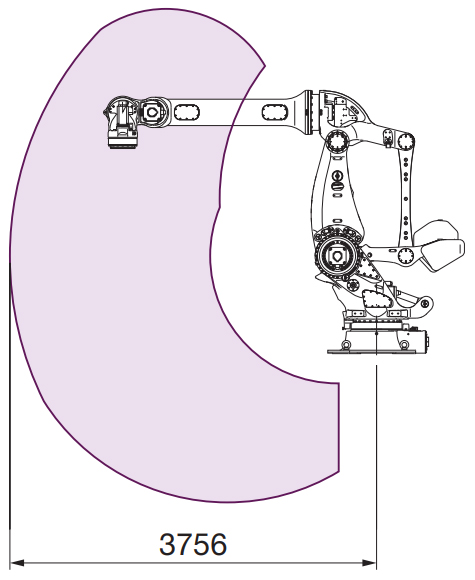

Dimensions | Palletizer robot - MC500P

Features | Palletizer robot - MC500P

Support the weight of the gripper not more than 500kg, the horizontal reach distance can be as far as 3756 mm Pick up, suck the workpiece to place, Check the quality by installing a camera, Picked up into the machine and Take out the machine, assemble the workpiece, pick the packaging
