Proximity Sensor Cylindrical - E2E Small-diameter
Download PDF
Model Numbers
Specifications

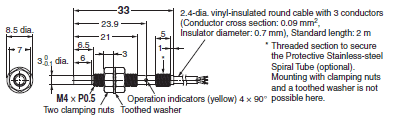

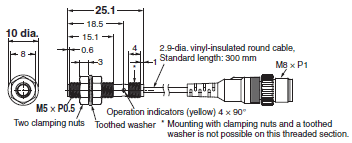

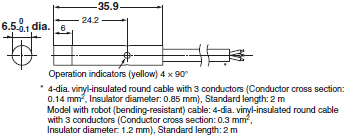

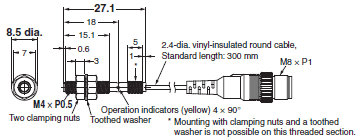

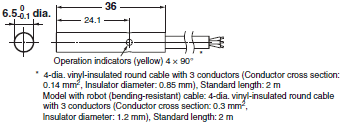

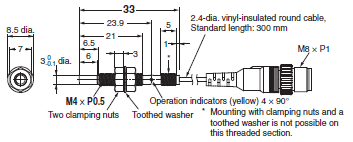

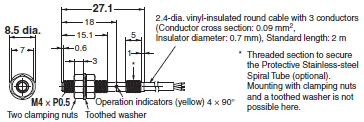

Dimensions
Features
Model Numbers | Proximity Sensor Cylindrical - E2E Small-diameter
Sensors
Shielded Models
| Appearance | Sensing distance | Connecting method | Cable specifications | Operation mode | Wire color / pin arrangement | Model | |
|---|---|---|---|---|---|---|---|
| NPN output | PNP output | ||||||
| 3 dia. | 0.8 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-C03SR8-WC-C1 2M *1 | E2E-C03SR8-WC-B1 2M *1 |
| NC | E2E-C03SR8-WC-C2 2M *1 | E2E-C03SR8-WC-B2 2M *1 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-C03SR8-CJ-C1 0.3M | E2E-C03SR8-CJ-B1 0.3M | ||
| NC | E2E-C03SR8-CJ-C2 0.3M | E2E-C03SR8-CJ-B2 0.3M | |||||
| 4 dia. | 1.2 mm | Pre-wired Models (2 m) |
PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-C04S12-WC-C1 2M *1 *2 *3 | E2E-C04S12-WC-B1 2M *1 *2 *3 |
| NC | E2E-C04S12-WC-C2 2M *1 *2 *3 | E2E-C04S12-WC-B2 2M *1 *2 *3 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil- resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-C04S12-CJ-C1 0.3M | E2E-C04S12-CJ-B1 0.3M | ||
| NC | E2E-C04S12-CJ-C2 0.3M | E2E-C04S12-CJ-B2 0.3M | |||||
| M8 Connector Models | --- | NO | E2E-C04S12-MC-C1 | E2E-C04S12-MC-B1 | |||
| NC | E2E-C04S12-MC-C2 | E2E-C04S12-MC-B2 | |||||
| 5.4 dia. | 1 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-C05S01-WC-C1 2M *1 *2 *3 | E2E-C05S01-WC-B1 2M *1 *2 *3 |
| NC | E2E-C05S01-WC-C2 2M *1 *2 | E2E-C05S01-WC-B2 2M *1 *2 | |||||
| 6.5 dia. | 2 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-C06S02-WC-C1 2M *1 *2 *3 | E2E-C06S02-WC-B1 2M *1 *2 *3 |
| NC | E2E-C06S02-WC-C2 2M *1 *2 *3 | E2E-C06S02-WC-B2 2M *1 *2 *3 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-C06S02-CJ-C1 0.3M | E2E-C06S02-CJ-B1 0.3M | ||
| NC | E2E-C06S02-CJ-C2 0.3M | E2E-C06S02-CJ-B2 0.3M | |||||
| M8 Connector Models | --- | NO | E2E-C06S02-MC-C1 | E2E-C06S02-MC-B1 | |||
| NC | E2E-C06S02-MC-C2 | E2E-C06S02-MC-B2 | |||||
| M4 | 0.8 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-S04SR8-WC-C1 2M *1 | E2E-S04SR8-WC-B1 2M *1 |
| NC | E2E-S04SR8-WC-C2 2M *1 | E2E-S04SR8-WC-B2 2M *1 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-S04SR8-CJ-C1 0.3M | E2E-S04SR8-CJ-B1 0.3M | ||
| NC | E2E-S04SR8-CJ-C2 0.3M | E2E-S04SR8-CJ-B2 0.3M | |||||
| M5 | 1.2 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-S05S12-WC-C1 2M *1 *2 *3 | E2E-S05S12-WC-B1 2M *1 *2 *3 |
| NC | E2E-S05S12-WC-C2 2M *1 *2 *3 | E2E-S05S12-WC-B2 2M *1 *2 *3 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-S05S12-CJ-C1 0.3M | E2E-S05S12-CJ-B1 0.3M | ||
| NC | E2E-S05S12-CJ-C2 0.3M | E2E-S05S12-CJ-B2 0.3M | |||||
| M8 Connector Models | --- | NO | E2E-S05S12-MC-C1 | E2E-S05S12-MC-B1 | |||
| NC | E2E-S05S12-MC-C2 | E2E-S05S12-MC-B2 | |||||
*1 Models with 5-m cable length are also available with "5M" suffix. (Example: E2E-C04S12-WC-C1 5M)
*2 Models with robot (bending-resistant) cable are also available with "-R" in the model number. (Example: E2E-C04S12-WC-C1-R 2M)
*3 Models with 5-m robot (bending-resistant) cable are also available with "-R" and the "5M" suffix in the model number. (Example: E2E-C04S12- WC-C1-R 5M)
Unshielded Models
| Appearance | Sensing distance | Connecting method | Cable specifications | Operation mode | Wire color / pin arrangement | Model | |
|---|---|---|---|---|---|---|---|
| NPN output | PNP output | ||||||
| 3 dia. | 2 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-C03N02-WC-C1 2M *1 | E2E-C03N02-WC-B1 2M *1 |
| NC | E2E-C03N02-WC-C2 2M *1 | E2E-C03N02-WC-B2 2M *1 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-C03N02-CJ-C1 0.3M | E2E-C03N02-CJ-B1 0.3M | ||
| NC | E2E-C03N02-CJ-C2 0.3M | E2E-C03N02-CJ-B2 0.3M | |||||
| 4 dia. | 3 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-C04N03-WC-C1 2M *1 *2 | E2E-C04N03-WC-B1 2M *1 *2 |
| NC | E2E-C04N03-WC-C2 2M *1 *2 | E2E-C04N03-WC-B2 2M *1 *2 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-C04N03-CJ-C1 0.3M | E2E-C04N03-CJ-B1 0.3M | ||
| NC | E2E-C04N03-CJ-C2 0.3M | E2E-C04N03-CJ-B2 0.3M | |||||
| M8 Connector Models | --- | NO | E2E-C04N03-MC-C1 | E2E-C04N03-MC-B1 | |||
| NC | E2E-C04N03-MC-C2 | E2E-C04N03-MC-B2 | |||||
| 6.5 dia. | 4 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-C06N04-WC-C1 2M *1 *2 | E2E-C06N04-WC-B1 2M *1 *2 |
| NC | E2E-C06N04-WC-C2 2M *1 *2 | E2E-C06N04-WC-B2 2M *1 *2 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-C06N04-CJ-C1 0.3M | E2E-C06N04-CJ-B1 0.3M | ||
| NC | E2E-C06N04-CJ-C2 0.3M | E2E-C06N04-CJ-B2 0.3M | |||||
| M8 Connector Models | --- | NO | E2E-C06N04-MC-C1 | E2E-C06N04-MC-B1 | |||
| NC | E2E-C06N04-MC-C2 | E2E-C06N04-MC-B2 | |||||
| M4 | 2 mm | Pre-wired Models (2 m) | PVC (oil- resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-S04N02-WC-C1 2M *1 | E2E-S04N02-WC-B1 2M *1 |
| NC | E2E-S04N02-WC-C2 2M *1 | E2E-S04N02-WC-B2 2M *1 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) |
NO | 1: +V, 3: 0 V, 4: Control output |
E2E-S04N02-CJ-C1 0.3M | E2E-S04N02-CJ-B1 0.3M | ||
| NC | E2E-S04N02-CJ-C2 0.3M | E2E-S04N02-CJ-B2 0.3M | |||||
| M5 | 3 mm | Pre-wired Models (2 m) | PVC (oil-resistant) | NO | Brown: +V Black: Output Blue: 0 V |
E2E-S05N03-WC-C1 2M *1 *2 | E2E-S05N03-WC-B1 2M *1 *2 |
| NC | E2E-S05N03-WC-C2 2M *1 *2 | E2E-S05N03-WC-B2 2M *1 *2 | |||||
| M8 Pre-wired Connector Models (0.3 m) | PVC (oil-resistant) | NO | 1: +V, 3: 0 V, 4: Control output |
E2E-S05N03-CJ-C1 0.3M | E2E-S05N03-CJ-B1 0.3M | ||
| NC | E2E-S05N03-CJ-C2 0.3M | E2E-S05N03-CJ-B2 0.3M | |||||
| M8 Connector Models | --- | NO | E2E-S05N03-MC-C1 | E2E-S05N03-MC-B1 | |||
| NC | E2E-S05N03-MC-C2 | E2E-S05N03-MC-B2 | |||||
*1 Models with 5-m cable length are also available with "5M" suffix. (Example: E2E-C04N03-WC-C1 5M)
*2 Models with robot (bending-resistant) cable are also available with "-R" in the model number. (Example: E2E-C04N03-WC-C1-R 2M)
Accessories (Sold separately)
Sensor I/O Connector (Socket on One Cable End)
A Sensor I/O Connector is not provided with the Sensor. It must be ordered separately as required.
| Size | Cable specifications | Number of cable wires (conductors) | Cable length L (m) | Straight | Right-angle |
|---|---|---|---|---|---|
| Model | |||||
| M8 | Robot (bendingresistant) cable |
3 | 2 | XS3F-M321-302-R | XS3F-M322-302-R |
| 5 | XS3F-M321-305-R | XS3F-M322-305-R | |||
Mounting Brackets
A Mounting Bracket is not provided with the Sensor. It must be ordered separately as required.
| Applicable Sensors | Appearance | Model | Quantity | Remarks |
|---|---|---|---|---|
| E2E-C03[] |  |
Y92E-SC03 | 1 | Mounting block for 3 dia., M3-20 Hexagon socket head cap screws: 2pieces, M3 × P0.5 Hexagon nuts: 2pieces, Washers: 2pieces |
| E2E-C04[] |  |
Y92E-SC04 | 1 | Mounting block for 4 dia., M3-20 Hexagon socket head cap screws: 2pieces, M3 × P0.5 Hexagon nuts: 2pieces, Washers: 2pieces |
| E2E-C05[] |  |
Y92E-SC05 | 1 | Mounting block for 5.4 dia., M3-20 Hexagon socket head cap screws: 2 pieces, M3 × P0.5 Hexagon nuts: 2 pieces, Washers: 2 pieces |
| E2E-C06[] |  |
Y92E-SC06 | 1 | Mounting block for 6.5 dia., M3-20 Hexagon socket head cap screws: 2pieces, M3 × P0.5 Hexagon nuts: 2pieces, Washers: 2pieces |
| E2E-S04[] |  |
Y92E-SS04 | 1 | L-shaped Mounting Bracket for M4 screws |
| E2E-S05[] |  |
Y92E-SS05 | 1 | L-shaped Mounting Bracket for M5 screws |
Nut Set
A Nut Set is included with the Sensor. Order a Nut Set when required, e.g., if you lose the nuts.
| Applicable Sensors | Model | Applicable sensor outer diameter | Set contents |
|---|---|---|---|
| E2E-S04[] | Y92E-NWS04 | M4 | Clamping nuts: 2 pieces, toothed washer: 1 piece |
| E2E-S05[] | Y92E-NWS05 | M5 |

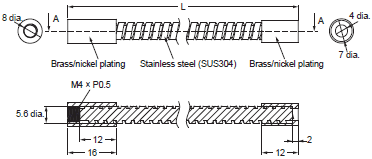

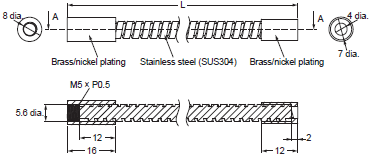

Protective Stainless-steel Spiral Tube against Wire Breakage
A Spiral Tube is not provided with the Sensor. It must be ordered separately as required.
| Applicable Sensors | Model | Applicable sensor outer diameter | Length |
|---|---|---|---|
| E2E-S04[] | Y92E-STS04-05 | M4 | 0.5 m |
| Y92E-STS04-10 | 1 m | ||
| E2E-S05[] | Y92E-STS05-05 | M5 | 0.5 m |
| Y92E-STS05-10 | 1 m |
Specifications | Proximity Sensor Cylindrical - E2E Small-diameter
| Size | 3 dia. | 4 dia. | 5.4 dia. | |||
|---|---|---|---|---|---|---|
| Type | Shielded | Unshielded | Shielded | Unshielded | Shielded | |
| Model | E2E-C03SR8[] | E2E-C03N02[] | E2E-C04S12[] | E2E-C04N03[] | E2E-C05S01[] | |
| Sensing distance (at 23°C) | 0.8 mm ±10% | 2 mm ±10% | 1.2 mm ±10% | 3 mm ±10% | 1mm ±10% | |
| Setting distance *1 (Sensing distance × 0.7) |
0 to 0.56 mm | 0 to 1.4 mm | 0 to 0.84 mm | 0 to 2.1 mm | 0 to 0.7 mm | |
| Differential travel | 15% max. of sensing distance | |||||
| Detectable object | Ferrous metal (The sensing distance decreases with non-ferrous metal. Refer to Engineering Data on Catalog.) | |||||
| Standard sensing object | Iron, 3 × 3 × 1 mm | Iron, 6 × 6 × 1 mm | Iron, 4 × 4 × 1 mm | Iron, 9 × 9 × 1 mm | Iron, 5.4 × 5.4 × 1 mm | |
| Response frequency *2 | 5 kHz | 3.5 kHz | 4 kHz | 2 kHz | 4 kHz | |
| Power supply voltage *3 | 10 to 30 VDC (including 10% ripple (p-p)) | |||||
| Current consumption | 10 mA max. | |||||
| Control output *4 | Load current | 50 mA max. | 100 mA max. | |||
| Residual voltage | 2 V max. *5 | |||||
| Indicators | Operation indicator: Yellow (complies with European standard EN60947-5-2) Lights during output. | |||||
| Operation mode | B1/B2: PNP open collector, C1/C2: NPN open collector B1/C1 models: NO, B2/C2 models: NC |
|||||
| Protection circuits | Output reverse polarity protection, Power source circuit reverse polarity protection, Surge suppressor, Load short-circuit protection | |||||
| Ambient temperature range | Operation and storage: -25 to 70°C (with no icing or condensation) | |||||
| Ambient humidity range | Operation and storage: 35% to 95% (with no condensation) | |||||
| Temperature influence | ±15% max. of sensing distance at 23°C within temperature range of -25 to 70°C | |||||
| Voltage influence | ±2.5% max. of sensing distance at rated voltage in the rated voltage ±15% range | |||||
| Insulation resistance | 50 MΩ min. (at 500 VDC) between current-carrying parts and case | |||||
| Dielectric strength | 500 VAC, 50/60 Hz for 1 minute between current-carrying parts and case | |||||
| Vibration resistance | Destruction: 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions | |||||
| Shock resistance | Destruction: 500 m/s2 10 times each in X, Y, and Z directions | |||||
| Degree of protection | IEC 60529 IP67, in-house standards: oil-resistant *6 | |||||
| Connecting method | Pre-wired Models | Yes | Yes | Yes | ||
| M8 Pre-wired Connector Models | Yes | Yes | No | |||
| M8 Connector Models | No | Yes | No | |||
| Weight (packed state) | Pre-wired Models | Approx. 25 g |
Approx. 30 g |
Approx. 35 g |
Approx. 35 g |
Approx. 35 g |
| M8 Pre-wired Connector Models | Approx. 20 g |
Approx. 20 g |
Approx. 15 g |
Approx. 20 g |
--- | |
| M8 Connector Models | --- | --- | Approx. 10 g |
Approx. 10 g |
--- | |
| Materials | Case | SUS303 (EN 1.4305) *7 | Nickelplated brass |
|||
| Sensing surface | Heat-resistant ABS | |||||
| Clamping nuts *8 | No | |||||
| Toothed washer *8 | No | |||||
| Cable | Polyvinyl chloride (PVC) | |||||
| Accessories | Instruction manual | Yes | ||||
| Model label | Yes | |||||
| Mounting brackets | Sold separately | |||||
| Size | 6.5 dia. | M4 | M5 | ||||
|---|---|---|---|---|---|---|---|
| Type | Shielded | Unshielded | Shielded | Unshielded | Shielded | Unshielded | |
| Model | E2E-C06S02[] | E2E-C06N04[] | E2E-S04SR8[] | E2E-S04N02[] | E2E-S05S12[] | E2E-S05N03[] | |
| Sensing distance (at 23°C) |
2 mm ±10% |
4 mm ±10% |
0.8 mm ±10% |
2 mm ±10% |
1.2 mm ±10% |
3 mm ±10% |
|
| Setting distance *1 (Sensing distance × 0.7) |
0 to 1.4 mm | 0 to 2.8 mm | 0 to 0.56 mm | 0 to 1.4 mm | 0 to 0.84 mm | 0 to 2.1 mm | |
| Differential travel | 15% max. of sensing distance | ||||||
| Detectable object | Ferrous metal (The sensing distance decreases with non-ferrous metal. Refer to Engineering Data on Catalog.) | ||||||
| Standard sensing object |
Iron, 6.5 × 6.5 × 1 mm | Iron, 12 × 12 × 1 mm | Iron, 3 × 3 × 1 mm | Iron, 6 × 6 × 1 mm | Iron, 4 × 4 × 1 mm | Iron, 9 × 9 × 1 mm | |
| Response frequency *2 | 3 kHz | 3 kHz | 5 kHz | 3.5 kHz | 4 kHz | 2 kHz | |
| Power supply voltage *3 | 10 to 30 VDC (including 10% ripple (p-p)) | ||||||
| Current consumption | 10 mA max. | ||||||
| Control output *4 | Load current | 200 mA max. (60 to 70°C: 100 mA) |
50 mA max. | 100 mA max. | |||
| Residual voltage | 2 V max. *5 | ||||||
| Indicators | Operation indicator: Yellow (complies with European standard EN60947-5-2) Lights during output. | ||||||
| Operation mode | B1/B2: PNP open collector, C1/C2: NPN open collector B1/C1 models: NO, B2/C2 models: NC |
||||||
| Protection circuits | Output reverse polarity protection, Power source circuit reverse polarity protection, Surge suppressor, Load short-circuit protection | ||||||
| Ambient temperature range | Operation and storage: -25 to 70°C (with no icing or condensation) | ||||||
| Ambient humidity range | Operation and storage: 35% to 95% (with no condensation) | ||||||
| Temperature influence | ±15% max. of sensing distance at 23°C within temperature range of -25 to 70°C | ||||||
| Voltage influence | ±2.5% max. of sensing distance at rated voltage in the rated voltage ±15% range | ||||||
| Insulation resistance | 50 MΩ min. (at 500 VDC) between current-carrying parts and case | ||||||
| Dielectric strength | 500 VAC, 50/60 Hz for 1 minute between current-carrying parts and case | ||||||
| Vibration resistance | Destruction: 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions | ||||||
| Shock resistance | Destruction: 500 m/s2 10 times each in X, Y, and Z directions | ||||||
| Degree of protection | IEC 60529 IP67, in-house standards: oil-resistant *6 | ||||||
| Connecting method | Pre-wired Models | Yes | Yes | Yes | |||
| M8 Pre-wired Connector Models | Yes | Yes | Yes | ||||
| M8 Connector Models | Yes | No | Yes | ||||
| Weight (packed state) | Pre-wired Models | Approx. 55 g | Approx. 55 g | Approx. 30 g | Approx. 30 g | Approx. 35 g | Approx. 40 g |
| M8 Pre-wired Connector Models | Approx. 20 g | Approx. 25 g | Approx. 20 g | Approx. 20 g | Approx. 20 g | Approx. 20 g | |
| M8 Connector Models | Approx. 10 g | Approx. 15 g | --- | --- | Approx. 15 g | Approx. 15 g | |
| Materials | Case | SUS303 (EN 1.4305) *7 | |||||
| Sensing surface | Heat-resistant ABS | ||||||
| Clamping nuts *8 | No | SUS430 (EN 1.4016) *7 | |||||
| Toothed washer *8 | No | SUS303 (EN 1.4305) *7 | |||||
| Cable | Polyvinyl chloride (PVC) | ||||||
| Accessories | Instruction manual | Yes | |||||
| Model label | Yes | ||||||
| Mounting brackets | Sold separately | ||||||
*1. Using within the set distance enables high-speed responsiveness and a more stable repeat accuracy.
*2. The response frequency is an average value.
*3. When used at a power of 12 V, the Sensor is less susceptible to the effects of internal self heat generation and
therefore a more stable repeat accuracy can be obtained.
*4. When the control output is 20 mA or less, the Sensor is less susceptible to the effects of internal self heat
generation and therefore a more stable repeat accuracy can be obtained.
*5. 3 dia., M4: load current 50 mA, cable length 2 m
4 dia., 5.4 dia., M5: load current 100 mA, cable length 2 m
6.5 dia.: load current 200 mA, cord length 2 m
*6. Oil resistance in-house standard: Performance with respect to water insoluble oil. (Test at right)
*7. Material name in EN standards.
*8. Clamping nuts: 2 pieces, toothed washer: 1 piece
Oil resistance test
After the test time elapses, the characteristics below are checked for problems.
(1) Visual appearance (no damage that affects product characteristics)
(2) Operation check (ON/OFF)
(3) Insulation resistance (50 MΩ min. at 500 VDC)
(4) Dielectric strength (500 VAC, 1 min.)
(5) Water resistance (IP67)
Dimensions | Proximity Sensor Cylindrical - E2E Small-diameter
(Unit: mm)
Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.
Sensors

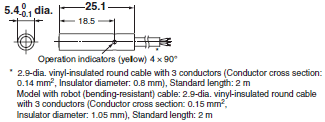

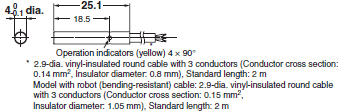

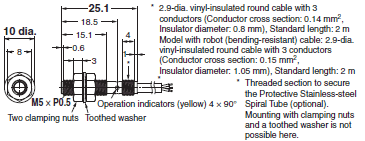

Pre-wired Models (Shielded)
Mounting Hole Dimensions
E2E-C03SR8-WC-[][]
E2E-C04S12-WC-[][]
E2E-C05S01-WC-[][]
E2E-C06S02-WC-[][]
E2E-S04SR8-WC-[][]
E2E-S05S12-WC-[][]

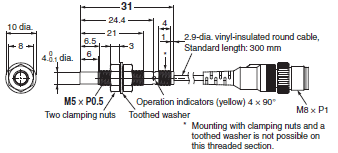

M8 Pre-wired Connector Models (0.3 m) (Shielded)
E2E-C03SR8-CJ-[][]
E2E-C04S12-CJ-[][]
E2E-C06S02-CJ-[][]
E2E-S04SR8-CJ-[][]
E2E-S05S12-CJ-[][]
M8 Connector Models (Shielded)
E2E-C04S12-MC-[][]
E2E-C06S02-MC-[][]
E2E-S05S12-MC-[][]

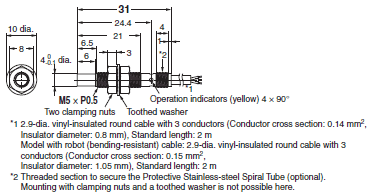

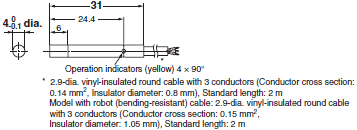

Pre-wired Models (Unshielded)
Mounting Hole Dimensions
E2E-C03N02-WC-[][]
E2E-C04N03-WC-[][]
E2E-C06N04-WC-[][]
E2E-S04N02-WC-[][]
E2E-S05N03-WC-[][]
M8 Pre-wired Connector Models (0.3 mm) (Unshielded)
E2E-C03N02-CJ-[][]
E2E-C04N03-CJ-[][]
E2E-C06N04-CJ-[][]
E2E-S04N02-CJ-[][]
E2E-S05N03-CJ-[][]
M8 Connector Models (Unshielded)
E2E-C04N03-MC-[][]
E2E-C06N04-MC-[][]
E2E-S05N03-MC-[][]
Accessories (Sold Separately)
Mounting Brackets
Y92E-SC03 (3-dia. block)
Material: Iron
Y92E-SC04 (4-dia. block)
Material: Iron
Y92E-SC05 (5.4-dia. block)
Material: Iron
Y92E-SC06 (6.5-dia. block)
Material: Iron
Y92E-SS04 (for M4 screw)
Material: Iron
Y92E-SS05 (for M5 screw)
Material: Iron
Protective Stainless-steel Spiral Tubes against Wire Breakage
Y92E-STS04-[]
L = 0.5 m (Y92E-STS04-05), 1 m (Y92E-STS04-10)
Y92E-STS05-[]
L = 0.5 m (Y92E-STS05-05), 1 m (Y92E-STS05-10)
Sensor I/O Connectors
XS3F-M32[]-3[][]-R
Straight
Right-angle
Features | Proximity Sensor Cylindrical - E2E Small-diameter
- With the addition of M4, 5.4-dia., 6.5-dia. size, unshielded, pre-wired connector model, and connector model, a total of 108 model variations are available.
- High-speed response frequency stably detects moving
- Objects: 5 kHz max.
- Four indicator lamps for easier indicator positioning.
- Special mounting brackets reduce time and efforts for installation.
- Protective Stainless-steel Spiral Tube against wire breakage is available (M4, M5 only).
- Models also available with standard cables that are 5 m long or with robot (bending-resistant) cables.
Properties | Proximity Sensor Cylindrical - E2E Small-diameter
| Proximity Sensor Cylindrical | E2E Small-diameter |
|---|---|
| Model Type | Shielded, Unshielded |
| Sensing Distance (mm) | 0.8, 1, 1.2, 2, 3, 4 |
| Housing Size | 3 dia., 4 dia., 5.4 dia., 6.5 dia., M4, M5 |
| Housing Material | Stainless Steel (SUS303), Nickel plated brass |
| Power Supply | 10 - 30 VDC |
| Degree of Protection | IP67 |
พร็อกซิมิตี้เซนเซอร์แบบทรงกระบอก - E2E Small-diameter
ดาวน์โหลดไฟล์ PDF เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
ขนาด
คุณสมบัติ
เลือกรุ่นสินค้า | พร็อกซิมิตี้เซนเซอร์แบบทรงกระบอก - E2E Small-diameter
เซนเซอร์
รุ่น Shielded
| ลักษณะ | ระยะการตรวจจับ | วิธีการตรวจจับ | ข้อมูลจำเพาะสาย | โหมดการทำงาน | การกำหนดสีสาย / พิน | รุ่นสินค้า | |
|---|---|---|---|---|---|---|---|
| เอาต์พุต NPN | เอาต์พุต PNP | ||||||
| 3 dia. | 0.8 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-C03SR8-WC-C1 2M *1 | E2E-C03SR8-WC-B1 2M *1 |
| NC | E2E-C03SR8-WC-C2 2M *1 | E2E-C03SR8-WC-B2 2M *1 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-C03SR8-CJ-C1 0.3M | E2E-C03SR8-CJ-B1 0.3M | ||
| NC | E2E-C03SR8-CJ-C2 0.3M | E2E-C03SR8-CJ-B2 0.3M | |||||
| 4 dia. | 1.2 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-C04S12-WC-C1 2M *1 *2 *3 | E2E-C04S12-WC-B1 2M *1 *2 *3 |
| NC | E2E-C04S12-WC-C2 2M *1 *2 *3 | E2E-C04S12-WC-B2 2M *1 *2 *3 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-C04S12-CJ-C1 0.3M | E2E-C04S12-CJ-B1 0.3M | ||
| NC | E2E-C04S12-CJ-C2 0.3M | E2E-C04S12-CJ-B2 0.3M | |||||
| คอนเนคเตอร์ M8 | --- | NO | E2E-C04S12-MC-C1 | E2E-C04S12-MC-B1 | |||
| NC | E2E-C04S12-MC-C2 | E2E-C04S12-MC-B2 | |||||
| 5.4 dia. | 1 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-C05S01-WC-C1 2M *1 *2 *3 | E2E-C05S01-WC-B1 2M *1 *2 *3 |
| NC | E2E-C05S01-WC-C2 2M *1 *2 | E2E-C05S01-WC-B2 2M *1 *2 | |||||
| 6.5 dia. | 2 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-C06S02-WC-C1 2M *1 *2 *3 | E2E-C06S02-WC-B1 2M *1 *2 *3 |
| NC | E2E-C06S02-WC-C2 2M *1 *2 *3 | E2E-C06S02-WC-B2 2M *1 *2 *3 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-C06S02-CJ-C1 0.3M | E2E-C06S02-CJ-B1 0.3M | ||
| NC | E2E-C06S02-CJ-C2 0.3M | E2E-C06S02-CJ-B2 0.3M | |||||
| คอนเนคเตอร์ M8 | --- | NO | E2E-C06S02-MC-C1 | E2E-C06S02-MC-B1 | |||
| NC | E2E-C06S02-MC-C2 | E2E-C06S02-MC-B2 | |||||
| M4 | 0.8 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-S04SR8-WC-C1 2M *1 | E2E-S04SR8-WC-B1 2M *1 |
| NC | E2E-S04SR8-WC-C2 2M *1 | E2E-S04SR8-WC-B2 2M *1 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-S04SR8-CJ-C1 0.3M | E2E-S04SR8-CJ-B1 0.3M | ||
| NC | E2E-S04SR8-CJ-C2 0.3M | E2E-S04SR8-CJ-B2 0.3M | |||||
| M5 | 1.2 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-S05S12-WC-C1 2M *1 *2 *3 | E2E-S05S12-WC-B1 2M *1 *2 *3 |
| NC | E2E-S05S12-WC-C2 2M *1 *2 *3 | E2E-S05S12-WC-B2 2M *1 *2 *3 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-S05S12-CJ-C1 0.3M | E2E-S05S12-CJ-B1 0.3M | ||
| NC | E2E-S05S12-CJ-C2 0.3M | E2E-S05S12-CJ-B2 0.3M | |||||
| คอนเนคเตอร์ M8 | --- | NO | E2E-S05S12-MC-C1 | E2E-S05S12-MC-B1 | |||
| NC | E2E-S05S12-MC-C2 | E2E-S05S12-MC-B2 | |||||
* 1 รุ่นที่มีความยาวสาย 5 ม. จะมีคำต่อท้าย "5M" ด้วย (ตัวอย่าง: E2E-C04S12-WC-C1 5M)
* 2 รุ่นที่มีสายโรบอท (ป้องกันการหักงอ) มี "-R" ในหมายเลขรุ่นด้วย (ตัวอย่าง: E2E-C04S12-WC-C1-R 2M)
* 3 รุ่นที่มีสายโรบอท 5 ม. (ทนต่อการดัดงอ) ให้เลือกที่มี "-R" และ "5M" ในหมายเลขรุ่น (ตัวอย่าง: E2E-C04S12- WC-C1-R 5M)
รุ่น Unshielded
| ลักษณะ | ระยะการตรวจจับ | วิธีการตรวจจับ | ข้อมูลจำเพาะ | โหมดการทำงาน | การกำหนดสีสาย / พิน | รุ่นสินค้า | |
|---|---|---|---|---|---|---|---|
| เอาต์พุต NPN | เอาต์พุต PNP | ||||||
| 3 dia. | 2 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-C03N02-WC-C1 2M *1 | E2E-C03N02-WC-B1 2M *1 |
| NC | E2E-C03N02-WC-C2 2M *1 | E2E-C03N02-WC-B2 2M *1 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-C03N02-CJ-C1 0.3M | E2E-C03N02-CJ-B1 0.3M | ||
| NC | E2E-C03N02-CJ-C2 0.3M | E2E-C03N02-CJ-B2 0.3M | |||||
| 4 dia. | 3 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-C04N03-WC-C1 2M *1 *2 | E2E-C04N03-WC-B1 2M *1 *2 |
| NC | E2E-C04N03-WC-C2 2M *1 *2 | E2E-C04N03-WC-B2 2M *1 *2 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-C04N03-CJ-C1 0.3M | E2E-C04N03-CJ-B1 0.3M | ||
| NC | E2E-C04N03-CJ-C2 0.3M | E2E-C04N03-CJ-B2 0.3M | |||||
| คอนเนคเตอร์ M8 | --- | NO | E2E-C04N03-MC-C1 | E2E-C04N03-MC-B1 | |||
| NC | E2E-C04N03-MC-C2 | E2E-C04N03-MC-B2 | |||||
| 6.5 dia. | 4 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-C06N04-WC-C1 2M *1 *2 | E2E-C06N04-WC-B1 2M *1 *2 |
| NC | E2E-C06N04-WC-C2 2M *1 *2 | E2E-C06N04-WC-B2 2M *1 *2 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-C06N04-CJ-C1 0.3M | E2E-C06N04-CJ-B1 0.3M | ||
| NC | E2E-C06N04-CJ-C2 0.3M | E2E-C06N04-CJ-B2 0.3M | |||||
| คอนเนคเตอร์ M8 | --- | NO | E2E-C06N04-MC-C1 | E2E-C06N04-MC-B1 | |||
| NC | E2E-C06N04-MC-C2 | E2E-C06N04-MC-B2 | |||||
| M4 | 2 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-S04N02-WC-C1 2M *1 | E2E-S04N02-WC-B1 2M *1 |
| NC | E2E-S04N02-WC-C2 2M *1 | E2E-S04N02-WC-B2 2M *1 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-S04N02-CJ-C1 0.3M | E2E-S04N02-CJ-B1 0.3M | ||
| NC | E2E-S04N02-CJ-C2 0.3M | E2E-S04N02-CJ-B2 0.3M | |||||
| M5 | 3 มม. | มีสายในตัว (2 ม.) | PVC (ทนต่อน้ำมัน) | NO | สีน้ำตาล: +V สีดำ: เอาต์พุต สีน้ำเงิน: 0 V |
E2E-S05N03-WC-C1 2M *1 *2 | E2E-S05N03-WC-B1 2M *1 *2 |
| NC | E2E-S05N03-WC-C2 2M *1 *2 | E2E-S05N03-WC-B2 2M *1 *2 | |||||
| คอนเนคเตอร์มีสายในตัว M8 (0.3 ม.) | PVC (ทนต่อน้ำมัน) | NO | 1: +V, 3: 0 V, 4: เอาต์พุต ควบคุม |
E2E-S05N03-CJ-C1 0.3M | E2E-S05N03-CJ-B1 0.3M | ||
| NC | E2E-S05N03-CJ-C2 0.3M | E2E-S05N03-CJ-B2 0.3M | |||||
| คอนเนคเตอร์ M8 | --- | NO | E2E-S05N03-MC-C1 | E2E-S05N03-MC-B1 | |||
| NC | E2E-S05N03-MC-C2 | E2E-S05N03-MC-B2 | |||||
* 1 รุ่นที่มีความยาวสาย 5 ม. จะมีคำต่อท้าย "5M" ด้วย (ตัวอย่าง: E2E-C04N03-WC-C1 5M)
* 2 รุ่นที่มีสายโรบอท (ป้องกันการหักงอ) มี "-R" ในหมายเลขรุ่นด้วย (ตัวอย่าง: E2E-C04N03-WC-C1-R 2M)
อุปกรณ์เสริม (แยกจำหน่าย)
คอนเนคเตอร์ I/O ของเซ็นเซอร์ (ซ็อกเก็ตที่ปลายสายด้านหนึ่ง)
คอนเนคเตอร์ I/O ของเซ็นเซอร์ ไม่ได้มาพร้อมกับเซนเซอร์ ต้องสั่งซื้อแยกต่างหากตามความต้องการ
| ขนาด | ข้อกำหนดสาย | จำนวนสาย (ตัวนำ) | ความยาวสาย L (ม.) | แบบตรง | แบบมุมฉาก |
|---|---|---|---|---|---|
| รุ่นสินค้า | |||||
| M8 | สายโรบอท (ทนต่อการหักงอ) | 3 | 2 | XS3F-M321-302-R | XS3F-M322-302-R |
| 5 | XS3F-M321-305-R | XS3F-M322-305-R | |||
ขายึด
ไม่มีขายึดสำหรับติดตั้งมาพร้อมกับเซนเซอร์ ต้องสั่งซื้อแยกต่างหากตามความต้องการ
| เซนเซอร์ที่ใช้งานได้ | ลักษณะ | รุ่น | จำวนว | หมายเหตุ |
|---|---|---|---|---|
| E2E-C03[] | |
Y92E-SC03 | 1 | บล็อกการติดตั้ง 3 dia., M3-20 สกรูหัวจมซ็อกเก็ตหกเหลี่ยม: 2 ชิ้น, M3 × P0.5 น็อตหกเหลี่ยม: 2 ชิ้น, แหวนรอง: 2 ชิ้น |
| E2E-C04[] | |
Y92E-SC04 | 1 | บล็อกการติดตั้ง 4 dia., M3-20 สกรูหัวจมซ็อกเก็ตหกเหลี่ยม: 2 ชิ้น, M3 × P0.5 น็อตหกเหลี่ยม: 2 ชิ้น, แหวนรอง: 2 ชิ้น |
| E2E-C05[] | |
Y92E-SC05 | 1 | บล็อกการติดตั้ง 5.4 dia., M3-20 สกรูหัวจมซ็อกเก็ตหกเหลี่ยม: 2 ชิ้น, M3 × P0.5 น็อตหกเหลี่ยม: 2 ชิ้น, แหวนรอง: 2 ชิ้น |
| E2E-C06[] | |
Y92E-SC06 | 1 | บล็อกการติดตั้ง 6.5 dia., M3-20 สกรูหัวจมซ็อกเก็ตหกเหลี่ยม: 2 ชิ้น, M3 × P0.5 น็อตหกเหลี่ยม: 2 ชิ้น, แหวนรอง: 2 ชิ้น |
| E2E-S04[] | |
Y92E-SS04 | 1 | ขายึดรูปตัว L สำหรับสกรู M4 |
| E2E-S05[] | |
Y92E-SS05 | 1 | ขายึดรูปตัว L สำหรับสกรู M5 |
ชุดน็อต
ชุดน็อตมาพร้อมกับเซนเซอร์ สั่งชุดน็อตเมื่อจำเป็นเช่นทำน็อตหาย
| เซนเซอร์ที่ใช้งานได้ | รุ่นสินค้า | เส้นผ่านศูนย์กลางภายนอกของเซนเซอร์ที่ใช้งานได้ | ชุดของสินค้า |
|---|---|---|---|
| E2E-S04[] | Y92E-NWS04 | M4 | น็อตยึด: 2 ชิ้น, แหวนรองฟัน: 1 ชิ้น |
| E2E-S05[] | Y92E-NWS05 | M5 |
ท่อเกลียวสแตนเลสป้องกันสายไฟแตก
ไม่มีท่อเกลียวพร้อมเซนเซอร์ ต้องสั่งซื้อแยกต่างหากตามความต้องการ
| เซนเซอร์ที่ใช้งานได้ | รุ่นสินค้า | เส้นผ่านศูนย์กลางภายนอกของเซนเซอร์ที่ใช้งานได้ | ความยาว |
|---|---|---|---|
| E2E-S04[] | Y92E-STS04-05 | M4 | 0.5 ม. |
| Y92E-STS04-10 | 1 ม. | ||
| E2E-S05[] | Y92E-STS05-05 | M5 | 0.5 ม. |
| Y92E-STS05-10 | 1 ม. |
ข้อมูลทางเทคนิค | พร็อกซิมิตี้เซนเซอร์แบบทรงกระบอก - E2E Small-diameter
| Size | 3 dia. | 4 dia. | 5.4 dia. | |||
|---|---|---|---|---|---|---|
| Type | Shielded | Unshielded | Shielded | Unshielded | Shielded | |
| Model | E2E-C03SR8[] | E2E-C03N02[] | E2E-C04S12[] | E2E-C04N03[] | E2E-C05S01[] | |
| Sensing distance (at 23°C) | 0.8 mm ±10% | 2 mm ±10% | 1.2 mm ±10% | 3 mm ±10% | 1mm ±10% | |
| Setting distance *1 (Sensing distance × 0.7) |
0 to 0.56 mm | 0 to 1.4 mm | 0 to 0.84 mm | 0 to 2.1 mm | 0 to 0.7 mm | |
| Differential travel | 15% max. of sensing distance | |||||
| Detectable object | Ferrous metal (The sensing distance decreases with non-ferrous metal. Refer to Engineering Data on Catalog.) | |||||
| Standard sensing object | Iron, 3 × 3 × 1 mm | Iron, 6 × 6 × 1 mm | Iron, 4 × 4 × 1 mm | Iron, 9 × 9 × 1 mm | Iron, 5.4 × 5.4 × 1 mm | |
| Response frequency *2 | 5 kHz | 3.5 kHz | 4 kHz | 2 kHz | 4 kHz | |
| Power supply voltage *3 | 10 to 30 VDC (including 10% ripple (p-p)) | |||||
| Current consumption | 10 mA max. | |||||
| Control output *4 | Load current | 50 mA max. | 100 mA max. | |||
| Residual voltage | 2 V max. *5 | |||||
| Indicators | Operation indicator: Yellow (complies with European standard EN60947-5-2) Lights during output. | |||||
| Operation mode | B1/B2: PNP open collector, C1/C2: NPN open collector B1/C1 models: NO, B2/C2 models: NC |
|||||
| Protection circuits | Output reverse polarity protection, Power source circuit reverse polarity protection, Surge suppressor, Load short-circuit protection | |||||
| Ambient temperature range | Operation and storage: -25 to 70°C (with no icing or condensation) | |||||
| Ambient humidity range | Operation and storage: 35% to 95% (with no condensation) | |||||
| Temperature influence | ±15% max. of sensing distance at 23°C within temperature range of -25 to 70°C | |||||
| Voltage influence | ±2.5% max. of sensing distance at rated voltage in the rated voltage ±15% range | |||||
| Insulation resistance | 50 MΩ min. (at 500 VDC) between current-carrying parts and case | |||||
| Dielectric strength | 500 VAC, 50/60 Hz for 1 minute between current-carrying parts and case | |||||
| Vibration resistance | Destruction: 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions | |||||
| Shock resistance | Destruction: 500 m/s2 10 times each in X, Y, and Z directions | |||||
| Degree of protection | IEC 60529 IP67, in-house standards: oil-resistant *6 | |||||
| Connecting method | Pre-wired Models | Yes | Yes | Yes | ||
| M8 Pre-wired Connector Models | Yes | Yes | No | |||
| M8 Connector Models | No | Yes | No | |||
| Weight (packed state) | Pre-wired Models | Approx. 25 g |
Approx. 30 g |
Approx. 35 g |
Approx. 35 g |
Approx. 35 g |
| M8 Pre-wired Connector Models | Approx. 20 g |
Approx. 20 g |
Approx. 15 g |
Approx. 20 g |
--- | |
| M8 Connector Models | --- | --- | Approx. 10 g |
Approx. 10 g |
--- | |
| Materials | Case | SUS303 (EN 1.4305) *7 | Nickelplated brass |
|||
| Sensing surface | Heat-resistant ABS | |||||
| Clamping nuts *8 | No | |||||
| Toothed washer *8 | No | |||||
| Cable | Polyvinyl chloride (PVC) | |||||
| Accessories | Instruction manual | Yes | ||||
| Model label | Yes | |||||
| Mounting brackets | Sold separately | |||||
| Size | 6.5 dia. | M4 | M5 | ||||
|---|---|---|---|---|---|---|---|
| Type | Shielded | Unshielded | Shielded | Unshielded | Shielded | Unshielded | |
| Model | E2E-C06S02[] | E2E-C06N04[] | E2E-S04SR8[] | E2E-S04N02[] | E2E-S05S12[] | E2E-S05N03[] | |
| Sensing distance (at 23°C) |
2 mm ±10% |
4 mm ±10% |
0.8 mm ±10% |
2 mm ±10% |
1.2 mm ±10% |
3 mm ±10% |
|
| Setting distance *1 (Sensing distance × 0.7) |
0 to 1.4 mm | 0 to 2.8 mm | 0 to 0.56 mm | 0 to 1.4 mm | 0 to 0.84 mm | 0 to 2.1 mm | |
| Differential travel | 15% max. of sensing distance | ||||||
| Detectable object | Ferrous metal (The sensing distance decreases with non-ferrous metal. Refer to Engineering Data on Catalog.) | ||||||
| Standard sensing object |
Iron, 6.5 × 6.5 × 1 mm | Iron, 12 × 12 × 1 mm | Iron, 3 × 3 × 1 mm | Iron, 6 × 6 × 1 mm | Iron, 4 × 4 × 1 mm | Iron, 9 × 9 × 1 mm | |
| Response frequency *2 | 3 kHz | 3 kHz | 5 kHz | 3.5 kHz | 4 kHz | 2 kHz | |
| Power supply voltage *3 | 10 to 30 VDC (including 10% ripple (p-p)) | ||||||
| Current consumption | 10 mA max. | ||||||
| Control output *4 | Load current | 200 mA max. (60 to 70°C: 100 mA) |
50 mA max. | 100 mA max. | |||
| Residual voltage | 2 V max. *5 | ||||||
| Indicators | Operation indicator: Yellow (complies with European standard EN60947-5-2) Lights during output. | ||||||
| Operation mode | B1/B2: PNP open collector, C1/C2: NPN open collector B1/C1 models: NO, B2/C2 models: NC |
||||||
| Protection circuits | Output reverse polarity protection, Power source circuit reverse polarity protection, Surge suppressor, Load short-circuit protection | ||||||
| Ambient temperature range | Operation and storage: -25 to 70°C (with no icing or condensation) | ||||||
| Ambient humidity range | Operation and storage: 35% to 95% (with no condensation) | ||||||
| Temperature influence | ±15% max. of sensing distance at 23°C within temperature range of -25 to 70°C | ||||||
| Voltage influence | ±2.5% max. of sensing distance at rated voltage in the rated voltage ±15% range | ||||||
| Insulation resistance | 50 MΩ min. (at 500 VDC) between current-carrying parts and case | ||||||
| Dielectric strength | 500 VAC, 50/60 Hz for 1 minute between current-carrying parts and case | ||||||
| Vibration resistance | Destruction: 10 to 55 Hz, 1.5-mm double amplitude for 2 hours each in X, Y, and Z directions | ||||||
| Shock resistance | Destruction: 500 m/s2 10 times each in X, Y, and Z directions | ||||||
| Degree of protection | IEC 60529 IP67, in-house standards: oil-resistant *6 | ||||||
| Connecting method | Pre-wired Models | Yes | Yes | Yes | |||
| M8 Pre-wired Connector Models | Yes | Yes | Yes | ||||
| M8 Connector Models | Yes | No | Yes | ||||
| Weight (packed state) | Pre-wired Models | Approx. 55 g | Approx. 55 g | Approx. 30 g | Approx. 30 g | Approx. 35 g | Approx. 40 g |
| M8 Pre-wired Connector Models | Approx. 20 g | Approx. 25 g | Approx. 20 g | Approx. 20 g | Approx. 20 g | Approx. 20 g | |
| M8 Connector Models | Approx. 10 g | Approx. 15 g | --- | --- | Approx. 15 g | Approx. 15 g | |
| Materials | Case | SUS303 (EN 1.4305) *7 | |||||
| Sensing surface | Heat-resistant ABS | ||||||
| Clamping nuts *8 | No | SUS430 (EN 1.4016) *7 | |||||
| Toothed washer *8 | No | SUS303 (EN 1.4305) *7 | |||||
| Cable | Polyvinyl chloride (PVC) | ||||||
| Accessories | Instruction manual | Yes | |||||
| Model label | Yes | ||||||
| Mounting brackets | Sold separately | ||||||
*1. Using within the set distance enables high-speed responsiveness and a more stable repeat accuracy.
*2. The response frequency is an average value.
*3. When used at a power of 12 V, the Sensor is less susceptible to the effects of internal self heat generation and
therefore a more stable repeat accuracy can be obtained.
*4. When the control output is 20 mA or less, the Sensor is less susceptible to the effects of internal self heat
generation and therefore a more stable repeat accuracy can be obtained.
*5. 3 dia., M4: load current 50 mA, cable length 2 m
4 dia., 5.4 dia., M5: load current 100 mA, cable length 2 m
6.5 dia.: load current 200 mA, cord length 2 m
*6. Oil resistance in-house standard: Performance with respect to water insoluble oil. (Test at right)
*7. Material name in EN standards.
*8. Clamping nuts: 2 pieces, toothed washer: 1 piece
Oil resistance test
After the test time elapses, the characteristics below are checked for problems.
(1) Visual appearance (no damage that affects product characteristics)
(2) Operation check (ON/OFF)
(3) Insulation resistance (50 MΩ min. at 500 VDC)
(4) Dielectric strength (500 VAC, 1 min.)
(5) Water resistance (IP67)
ขนาด | พร็อกซิมิตี้เซนเซอร์แบบทรงกระบอก - E2E Small-diameter
(Unit: mm)
Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.
Sensors
Pre-wired Models (Shielded)
Mounting Hole Dimensions
E2E-C03SR8-WC-[][]
E2E-C04S12-WC-[][]
E2E-C05S01-WC-[][]
E2E-C06S02-WC-[][]
E2E-S04SR8-WC-[][]
E2E-S05S12-WC-[][]
M8 Pre-wired Connector Models (0.3 m) (Shielded)
E2E-C03SR8-CJ-[][]
E2E-C04S12-CJ-[][]
E2E-C06S02-CJ-[][]
E2E-S04SR8-CJ-[][]
E2E-S05S12-CJ-[][]
M8 Connector Models (Shielded)
E2E-C04S12-MC-[][]
E2E-C06S02-MC-[][]
E2E-S05S12-MC-[][]
Pre-wired Models (Unshielded)
Mounting Hole Dimensions
E2E-C03N02-WC-[][]
E2E-C04N03-WC-[][]
E2E-C06N04-WC-[][]
E2E-S04N02-WC-[][]
E2E-S05N03-WC-[][]
M8 Pre-wired Connector Models (0.3 mm) (Unshielded)
E2E-C03N02-CJ-[][]
E2E-C04N03-CJ-[][]
E2E-C06N04-CJ-[][]
E2E-S04N02-CJ-[][]
E2E-S05N03-CJ-[][]
M8 Connector Models (Unshielded)
E2E-C04N03-MC-[][]
E2E-C06N04-MC-[][]
E2E-S05N03-MC-[][]
Accessories (Sold Separately)
Mounting Brackets
Y92E-SC03 (3-dia. block)
Material: Iron
Y92E-SC04 (4-dia. block)
Material: Iron
Y92E-SC05 (5.4-dia. block)
Material: Iron
Y92E-SC06 (6.5-dia. block)
Material: Iron
Y92E-SS04 (for M4 screw)
Material: Iron
Y92E-SS05 (for M5 screw)
Material: Iron
Protective Stainless-steel Spiral Tubes against Wire Breakage
Y92E-STS04-[]
L = 0.5 m (Y92E-STS04-05), 1 m (Y92E-STS04-10)
Y92E-STS05-[]
L = 0.5 m (Y92E-STS05-05), 1 m (Y92E-STS05-10)
Sensor I/O Connectors
XS3F-M32[]-3[][]-R
Straight
Right-angle

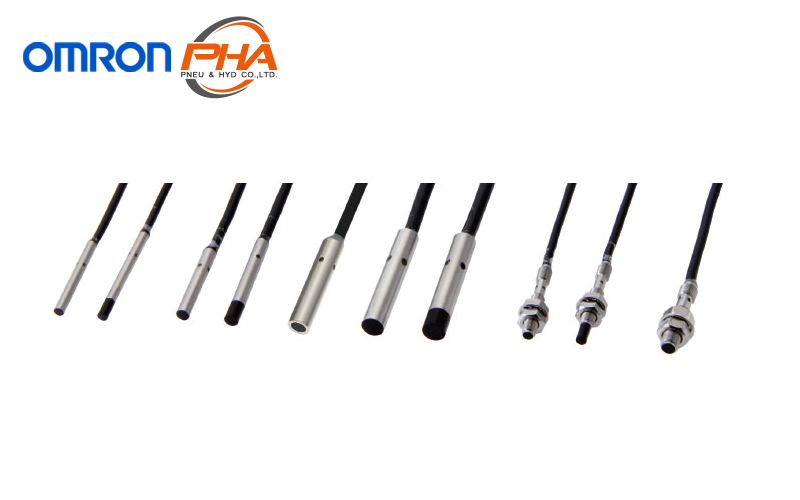

คุณสมบัติ | พร็อกซิมิตี้เซนเซอร์แบบทรงกระบอก - E2E Small-diameter
- ด้วยการเพิ่มขนาดเส้นผ่านศูนย์กลาง M4, 5.4, 6.5, แบบไม่หุ้มฉนวน, เชื่อมต่อแบบมีสาย, และรูปแบบตัวเชื่อมต่อมีให้เลือกทั้งหมด 108 รุ่น
- ความถี่ของการตอบสนองความเร็วสูง ตรวจจับการเคลื่อนที่ได้อย่างเสถียร จุดประสงค์: สูงสุด 5 kHz
- ไฟแสดงสถานะ 4 ดวง เพื่อการวางตำแหน่งของตัวบ่งชี้ที่ง่ายขึ้น
- ขายึดแบบพิเศษลดระยะเวลาและความยากในการติดตั้ง
- มีท่อเกลียวสเตนเลสป้องกันการแตกของสายไฟ (เฉพาะ M4, M5)
- นอกจากนี้ยังมีรุ่นสายเคเบิลมาตรฐานยาว 5 เมตรหรือสายหุ่นยนต์ (ทนต่อการดัด)
ข้อมูลจำเพาะ | พร็อกซิมิตี้เซนเซอร์แบบทรงกระบอก - E2E Small-diameter
| พร็อกซิมิตี้เซนเซอร์แบบทรงกระบอก | E2E Small-diameter |
|---|---|
| ประเภทรุ่น | มีฉนวน, ไม่มีฉนวน |
| ระยะการตรวจจับ (มม.) | 0.8, 1, 1.2, 2, 3, 4 |
| ขนาดตัวเรือน | 3 dia., 4 dia., 5.4 dia., 6.5 dia., M4, M5 |
| วัสดุตัวเรือน | โลหะ |
| แหล่งจ่ายไฟ | 10 - 30 VDC |
| ระดับการป้องกัน | IP67 |
Technology Instrument
T.U Pack
Your Lift
